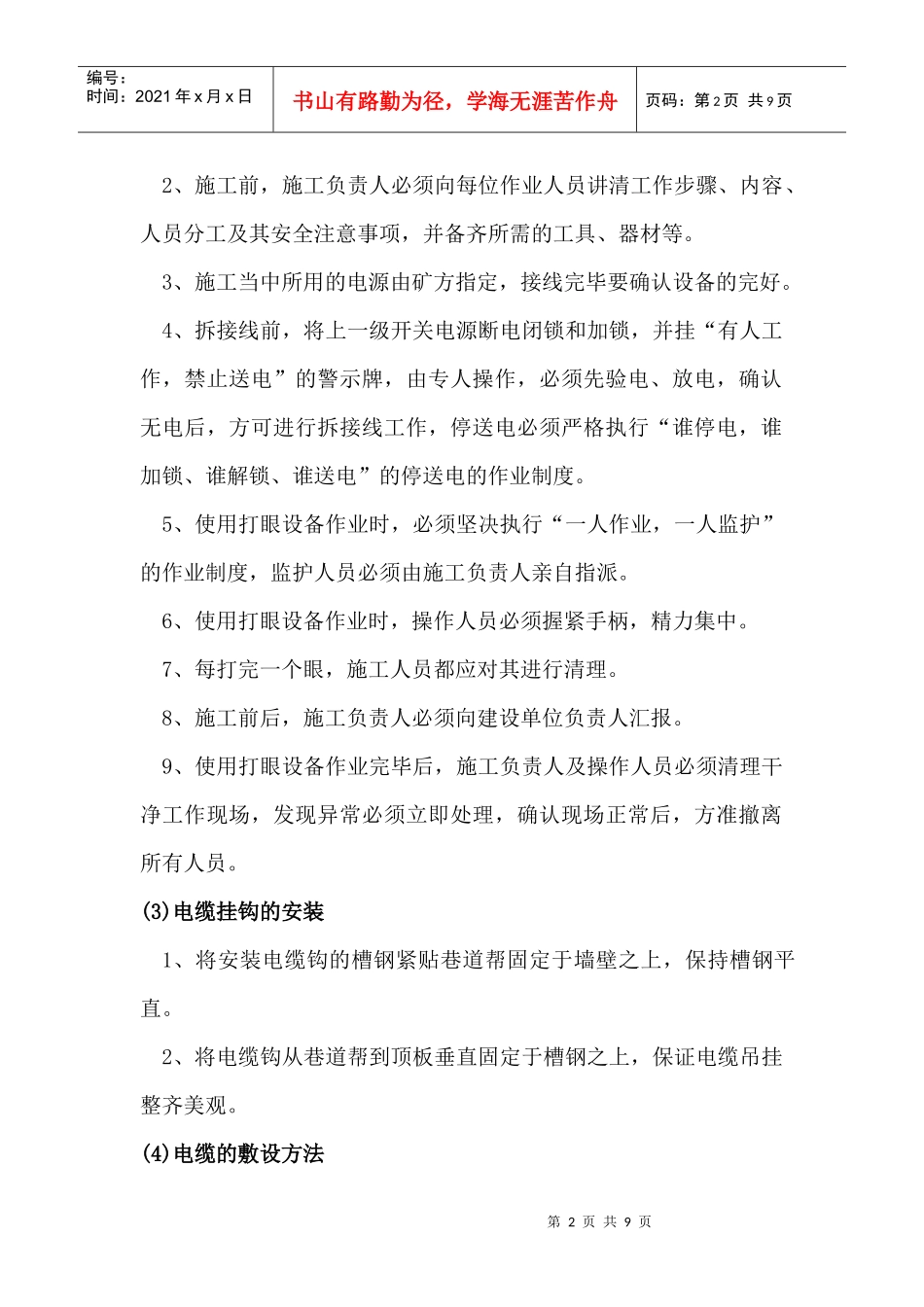

高压电缆敷设施工组织设计一、工程简介：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。二、施工措施：(1)敷设电缆前准备1、敷设电缆前对作业人员进行敷设高压电缆安全技术培训及敷设电缆过程中各种危险源的辨识学习。2、准备好电缆敷设过程中所使用的工器具。3、所有高压电缆及电气设备必须经过绝缘、耐压试验，合格后方可进入施工现场，必须保留试验记录。(2)施工作业准备1、施工作业前，技术员必须将本措施贯彻给每位作业人员，不参加学习的人员，不得参加该项工作。第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2、施工前，施工负责人必须向每位作业人员讲清工作步骤、内容、人员分工及其安全注意事项，并备齐所需的工具、器材等。3、施工当中所用的电源由矿方指定，接线完毕要确认设备的完好。4、拆接线前，将上一级开关电源断电闭锁和加锁，并挂“有人工作，禁止送电”的警示牌，由专人操作，必须先验电、放电，确认无电后，方可进行拆接线工作，停送电必须严格执行“谁停电，谁加锁、谁解锁、谁送电”的停送电的作业制度。5、使用打眼设备作业时，必须坚决执行“一人作业，一人监护”的作业制度，监护人员必须由施工负责人亲自指派。6、使用打眼设备作业时，操作人员必须握紧手柄，精力集中。7、每打完一个眼，施工人员都应对其进行清理。8、施工前后，施工负责人必须向建设单位负责人汇报。9、使用打眼设备作业完毕后，施工负责人及操作人员必须清理干净工作现场，发现异常必须立即处理，确认现场正常后，方准撤离所有人员。(3)电缆挂钩的安装1、将安装电缆钩的槽钢紧贴巷道帮固定于墙壁之上，保持槽钢平直。2、将电缆钩从巷道帮到顶板垂直固定于槽钢之上，保证电缆吊挂整齐美观。(4)电缆的敷设方法第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1、电缆装车1.1电缆需从电缆盘中缠绕放在运输车辆内，但高度不超过运输规定。1.2用吊车吊运电缆盘至运输车辆上方，转动电缆盘将电缆缠绕至运输车辆内。1.3转动电缆盘有专人负责，并且转动要缓慢，与缠绕电缆的作业人员相互配合好。1.4电缆装车时由专人负责指挥，其他人员远离重物周围；2、运输及安全注意事项2.1运输车辆在主巷道行驶时速度不超过20Km/h，转弯时速度不超过5Km/h；2.2当前方路况不好或路面不平整时，要减速行驶，必要时要停车查看路况。2.3运输过程中，与其它车辆会车时，注意不得挤伤电缆。3、电缆敷设过程及安全注意事项3.1运输车辆到达敷设地点后，要停在平整路面上熄火并有可靠制动；3.2作业人员开始敷设电缆时，不得站在电缆与煤壁中间，防止挤伤作业人员。3.3人员站在车辆上作业时，要与司机配合好，车辆行驶时，人员不得站在车上，车辆停稳后，方可进行作业。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3.4运输车辆启动前必须鸣笛警示，启动后缓慢向前行驶,行驶时要有专人指挥，如有险情及时停车；3.5车辆行驶时，作业人员严禁在车辆两侧站立，要远离车辆，防止碰伤人员；3.6电缆在敷设时，所有人员要站在电缆一侧，相互之间配合一致，防止电缆碰伤作业人员，将电缆放入电缆挂钩时，防止划伤电缆绝缘层。3.7拖拽电缆时，要有专人指挥，容易卡住及转弯的地点要有专人查看，且查看人所处地点必须安全。4、收尾工作敷设完电缆后，由班长清点工器具、跟班队长清点总人数后，统一乘车升井。三、高压电缆连接的安全技术措施1、接线工作必须由专职电气操作人员及专职电气检修人员操作，操作人员必须经过《安全操作规程》及有关专技术培训学习，经考试合格，取得操作资格证的人员，方可操作电气设备。2、操作人员停送电前严格执行停送电制度。操作高压电气设备的主回路前，必须配戴相应电压等级的绝缘手套，穿高压绝缘靴或站在绝缘台上；严格执行“两票制度”，停开关柜时，必须先停断路器，后拉隔离开关。停电后必须在对应的变电柜上挂“有人工作,禁止合闸”警示牌。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页3、电工接...
