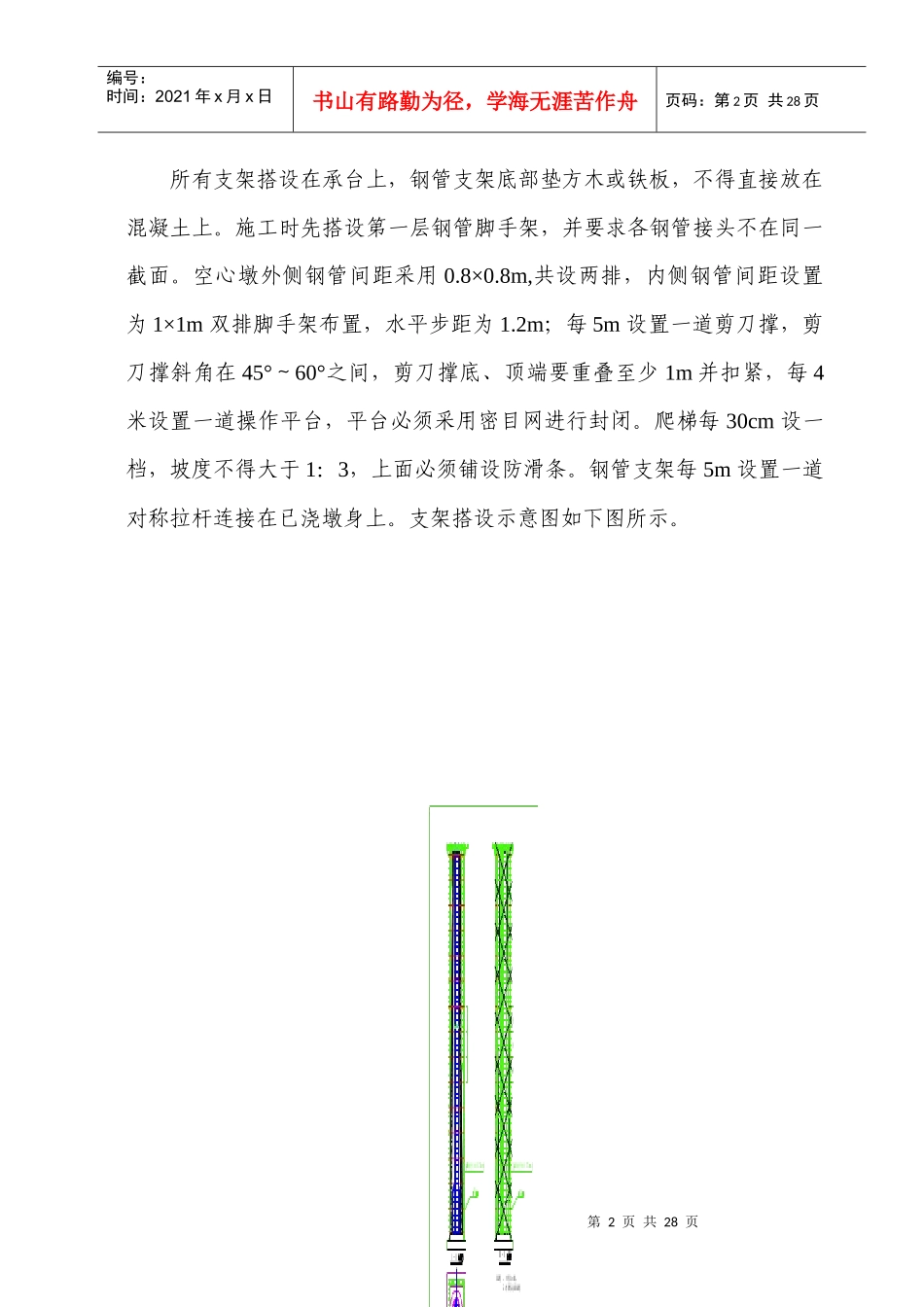

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页高空作业安全专项方案1、工程概况本管段有龙洞特大桥和唐家院子大桥两座，龙洞特大桥长780.77延米，孔跨结构布置为2×24+2×32+（40+2×64+40）连续梁+5×32+1×24+（50+92+50）连续梁+2×32，共18墩2台，其中5#、6#、7#、15#、16#墩为主墩，圆端形空心及实心桥墩，其中50m以上的高墩9个，最大墩高为80米；唐家院子大桥长326.65延米，孔跨结构布置为2×24+1×32+（40+64+40）连续梁+2×32+1×24，共8墩2台，其中4#、5#墩为主墩，圆端形空心及实心桥墩，其中50m以上的高墩4个，最大墩高为70米；桥梁设计型式多样，40+2×64+40、50+92+50m、40+64+40m等大跨度连续梁，24、32m简支T梁。桥梁墩柱为圆端型混凝土墩，小于20m的墩身采用搭设脚手架临时设施进行施工，大于20米的墩身采用高墩采用塔吊和自爬式操作平台相结合的施工方法；简支梁部分为预制架设梁，部分为现浇施工。2、高空作业施工方法该工程属于特级高空作业。采用脚手架、塔吊及自爬式操作平台相结合的墩身施工方法。2.1支架搭设第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页所有支架搭设在承台上，钢管支架底部垫方木或铁板，不得直接放在混凝土上。施工时先搭设第一层钢管脚手架，并要求各钢管接头不在同一截面。空心墩外侧钢管间距采用0.8×0.8m,共设两排，内侧钢管间距设置为1×1m双排脚手架布置，水平步距为1.2m；每5m设置一道剪刀撑，剪刀撑斜角在45°～60°之间，剪刀撑底、顶端要重叠至少1m并扣紧，每4米设置一道操作平台，平台必须采用密目网进行封闭。爬梯每30cm设一档，坡度不得大于1：3，上面必须铺设防滑条。钢管支架每5m设置一道对称拉杆连接在已浇墩身上。支架搭设示意图如下图所示。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页2.2塔吊提升法施工翻模是由上、下二组根据墩身不同位置各种规格的模板组成，随着混凝土的连续灌筑，下层混凝土达到拆模强度后，用塔吊配合自下而上将模板拆除，接续支立，如此循环往复，完成桥墩的灌注施工。内模采用组合钢模拼装，内外模间设拉杆进行对拉。墩身内每隔一定高度预设型钢作支撑梁，上面搭设门式脚手架作为装拆内模和浇筑混凝土工作平台之用。安装和拆卸模板，提升工作平台以及钢筋等物品的垂直运输均由塔吊完成。墩身翻模施工示意图见下图所示。第4页共28页第3页共28页围栏吊篮接长钢管摇头扒杆安全网安全网卷扬机吊篮卷扬机钢筋、小型机具预留人行通道口编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页墩身翻模施工示意图施工人员和其它小型工具可由墩旁的工业电梯上下，在墩身模板外侧加工操作平台，可以使施工人员在操作平台上拆卸和安装模板。在安装钢筋的同时，可以开始拆下面一节外模工作。拆模时用手拉葫芦将下面一节模板与上面一节模板上下挂紧，同时另设两条钢丝绳栓在上下节模板之间。拆除左右和上面的连接螺栓，然后通过两个设在模板上的简易脱模器使下节模板脱落。脱模后放松葫芦，使拆下的模板由钢丝绳挂在上节的模板上。然后逐个将四周各模板拆卸并悬挂于上节模板上。2.3自爬式操作平台施工方法高墩为减轻自重，一般设计为空心墩。高空心墩采用翻模进行施工，翻模由模板、工作平台、吊架、提升设备组成。翻升模板建议采用2层布置，每层高2m，以墩身作为支承主体。上层模板支承在下层模板上，循环交替上升。工作平台采用20号槽钢组拼成型的空间桁架结构，配合随第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页升收坡吊架，为墩身施工人员提供作业平台，稳定性能良好。平台的提升系统采用手拉葫芦进行提升，可控性能良好。墩身翻模施工示意图见下图所示。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页3、安全组织管理3.1组织机构1）建立安全生产文明施工领导小组，由总队长任组长，总工、书记、工委主席、安全总监、副总...
