离心式水泵及其维修知识概述VIP免费

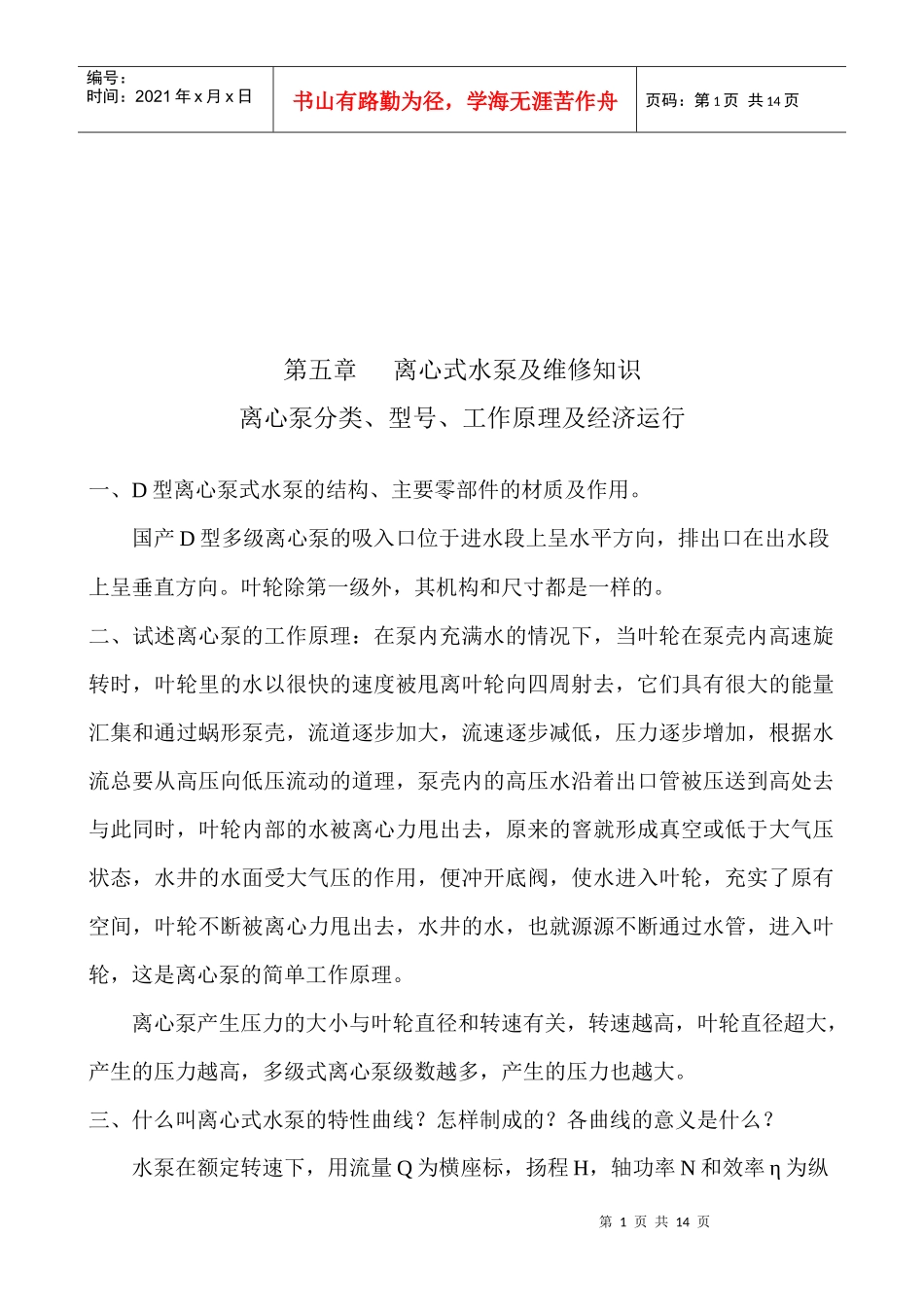

离心式水泵及其维修知识概述_第1页
1/14

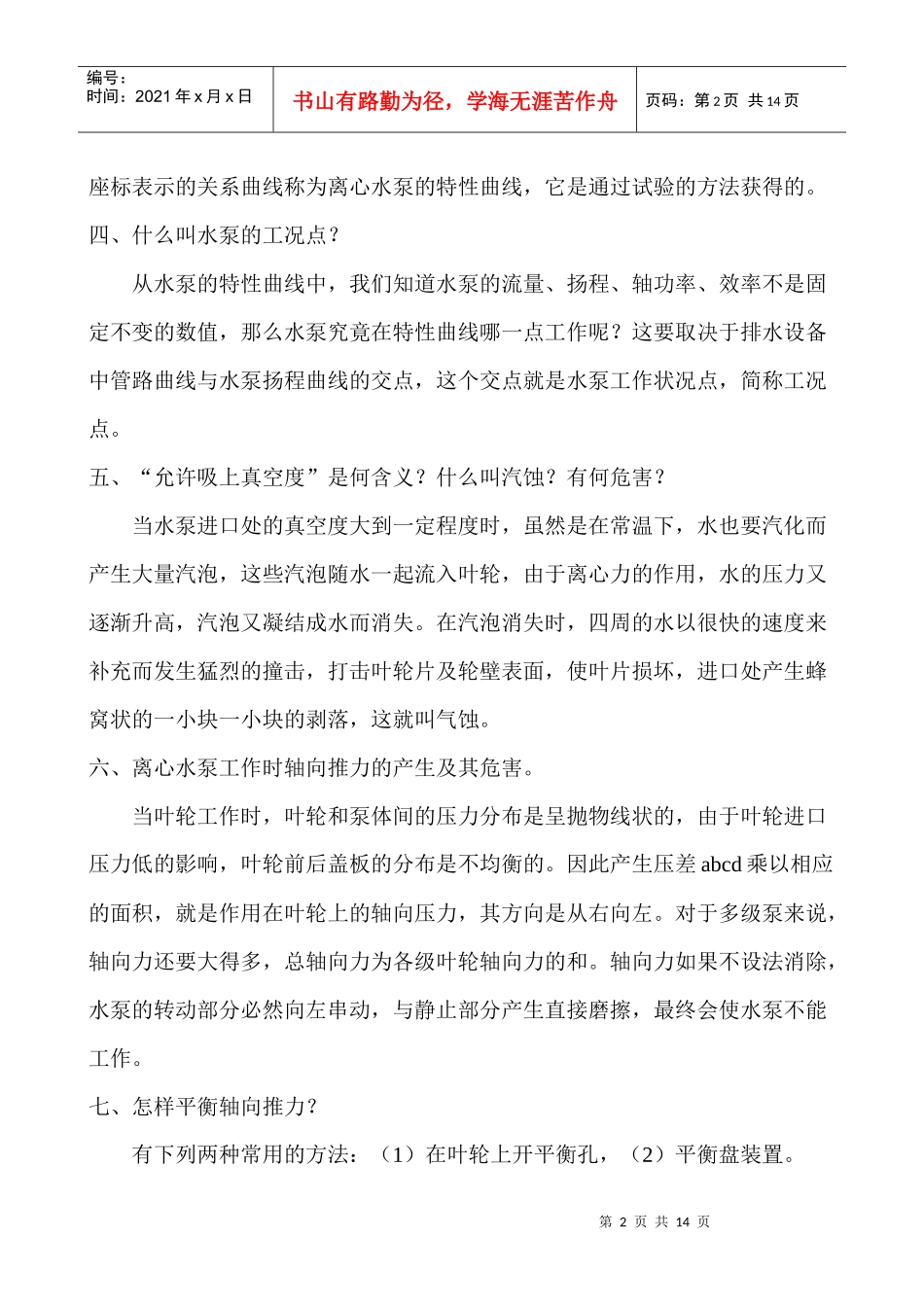

离心式水泵及其维修知识概述_第2页
2/14

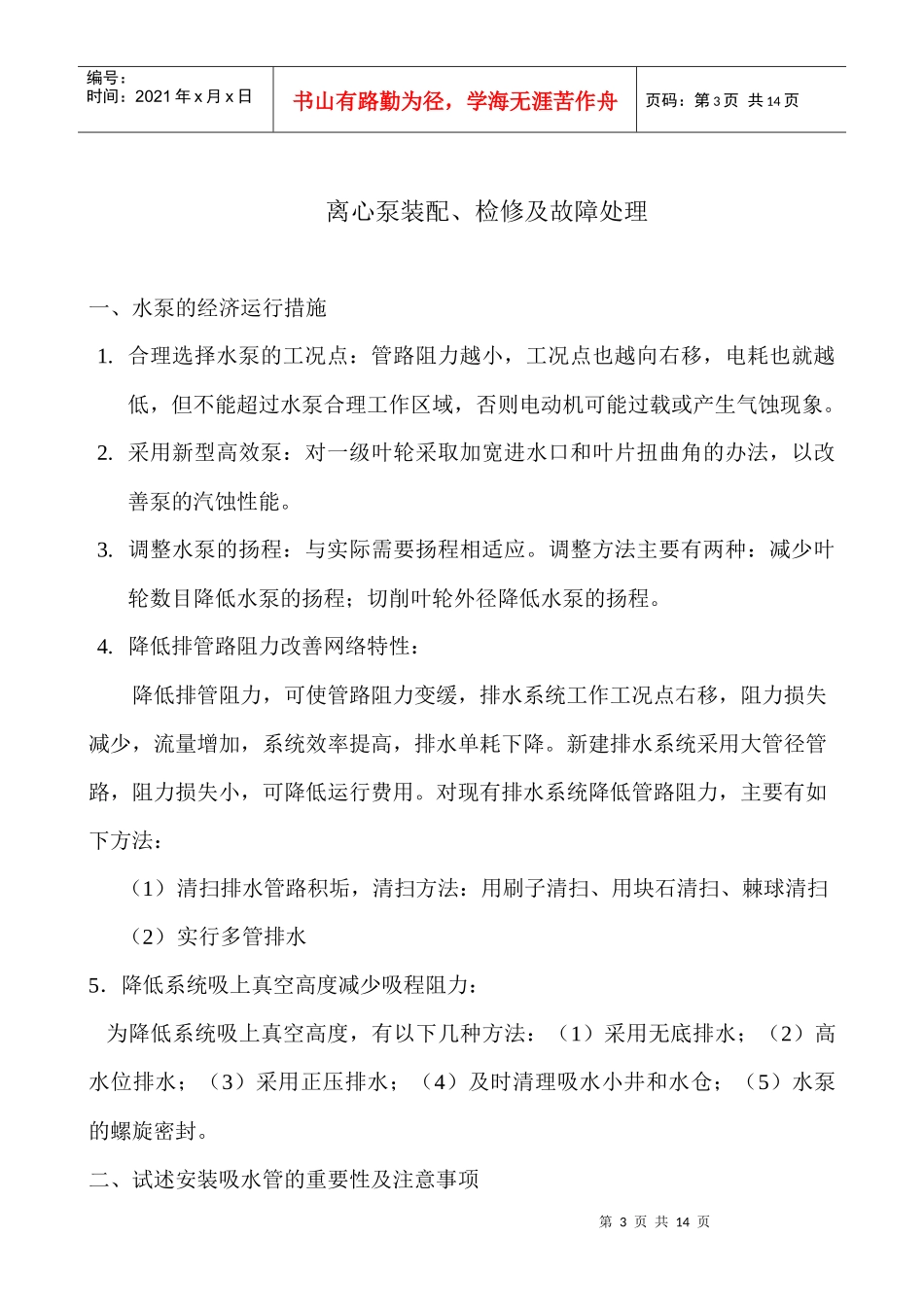

离心式水泵及其维修知识概述_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页第五章离心式水泵及维修知识离心泵分类、型号、工作原理及经济运行一、D型离心泵式水泵的结构、主要零部件的材质及作用。国产D型多级离心泵的吸入口位于进水段上呈水平方向,排出口在出水段上呈垂直方向。叶轮除第一级外,其机构和尺寸都是一样的。二、试述离心泵的工作原理:在泵内充满水的情况下,当叶轮在泵壳内高速旋转时,叶轮里的水以很快的速度被甩离叶轮向四周射去,它们具有很大的能量汇集和通过蜗形泵壳,流道逐步加大,流速逐步减低,压力逐步增加,根据水流总要从高压向低压流动的道理,泵壳内的高压水沿着出口管被压送到高处去与此同时,叶轮内部的水被离心力甩出去,原来的窨就形成真空或低于大气压状态,水井的水面受大气压的作用,便冲开底阀,使水进入叶轮,充实了原有空间,叶轮不断被离心力甩出去,水井的水,也就源源不断通过水管,进入叶轮,这是离心泵的简单工作原理。离心泵产生压力的大小与叶轮直径和转速有关,转速越高,叶轮直径超大,产生的压力越高,多级式离心泵级数越多,产生的压力也越大。三、什么叫离心式水泵的特性曲线?怎样制成的?各曲线的意义是什么?水泵在额定转速下,用流量Q为横座标,扬程H,轴功率N和效率η为纵第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页座标表示的关系曲线称为离心水泵的特性曲线,它是通过试验的方法获得的。四、什么叫水泵的工况点?从水泵的特性曲线中,我们知道水泵的流量、扬程、轴功率、效率不是固定不变的数值,那么水泵究竟在特性曲线哪一点工作呢?这要取决于排水设备中管路曲线与水泵扬程曲线的交点,这个交点就是水泵工作状况点,简称工况点。五、“允许吸上真空度”是何含义?什么叫汽蚀?有何危害?当水泵进口处的真空度大到一定程度时,虽然是在常温下,水也要汽化而产生大量汽泡,这些汽泡随水一起流入叶轮,由于离心力的作用,水的压力又逐渐升高,汽泡又凝结成水而消失。在汽泡消失时,四周的水以很快的速度来补充而发生猛烈的撞击,打击叶轮片及轮壁表面,使叶片损坏,进口处产生蜂窝状的一小块一小块的剥落,这就叫气蚀。六、离心水泵工作时轴向推力的产生及其危害。当叶轮工作时,叶轮和泵体间的压力分布是呈抛物线状的,由于叶轮进口压力低的影响,叶轮前后盖板的分布是不均衡的。因此产生压差abcd乘以相应的面积,就是作用在叶轮上的轴向压力,其方向是从右向左。对于多级泵来说,轴向力还要大得多,总轴向力为各级叶轮轴向力的和。轴向力如果不设法消除,水泵的转动部分必然向左串动,与静止部分产生直接磨擦,最终会使水泵不能工作。七、怎样平衡轴向推力?有下列两种常用的方法:(1)在叶轮上开平衡孔,(2)平衡盘装置。第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页离心泵装配、检修及故障处理一、水泵的经济运行措施1.合理选择水泵的工况点:管路阻力越小,工况点也越向右移,电耗也就越低,但不能超过水泵合理工作区域,否则电动机可能过载或产生气蚀现象。2.采用新型高效泵:对一级叶轮采取加宽进水口和叶片扭曲角的办法,以改善泵的汽蚀性能。3.调整水泵的扬程:与实际需要扬程相适应。调整方法主要有两种:减少叶轮数目降低水泵的扬程;切削叶轮外径降低水泵的扬程。4.降低排管路阻力改善网络特性:降低排管阻力,可使管路阻力变缓,排水系统工作工况点右移,阻力损失减少,流量增加,系统效率提高,排水单耗下降。新建排水系统采用大管径管路,阻力损失小,可降低运行费用。对现有排水系统降低管路阻力,主要有如下方法:(1)清扫排水管路积垢,清扫方法:用刷子清扫、用块石清扫、棘球清扫(2)实行多管排水5.降低系统吸上真空高度减少吸程阻力:为降低系统吸上真空高度,有以下几种方法:(1)采用无底排水;(2)高水位排水;(3)采用正压排水;(4)及时清理吸水小井和水仓;(5)水泵的螺旋密封。二、试述安装吸水管的重要性及注意事项第4页共14页第3页共14页编号:时间:2...
