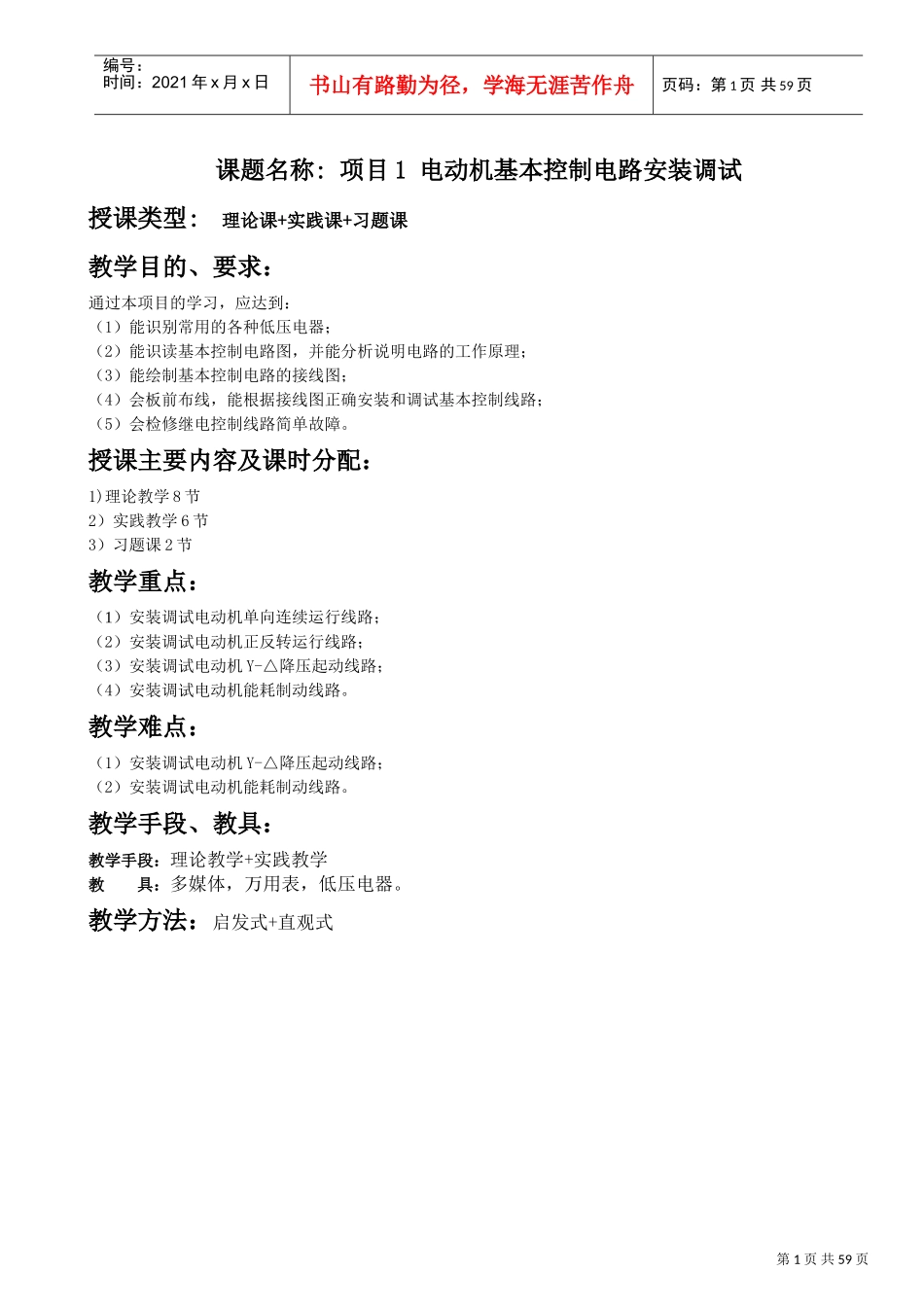

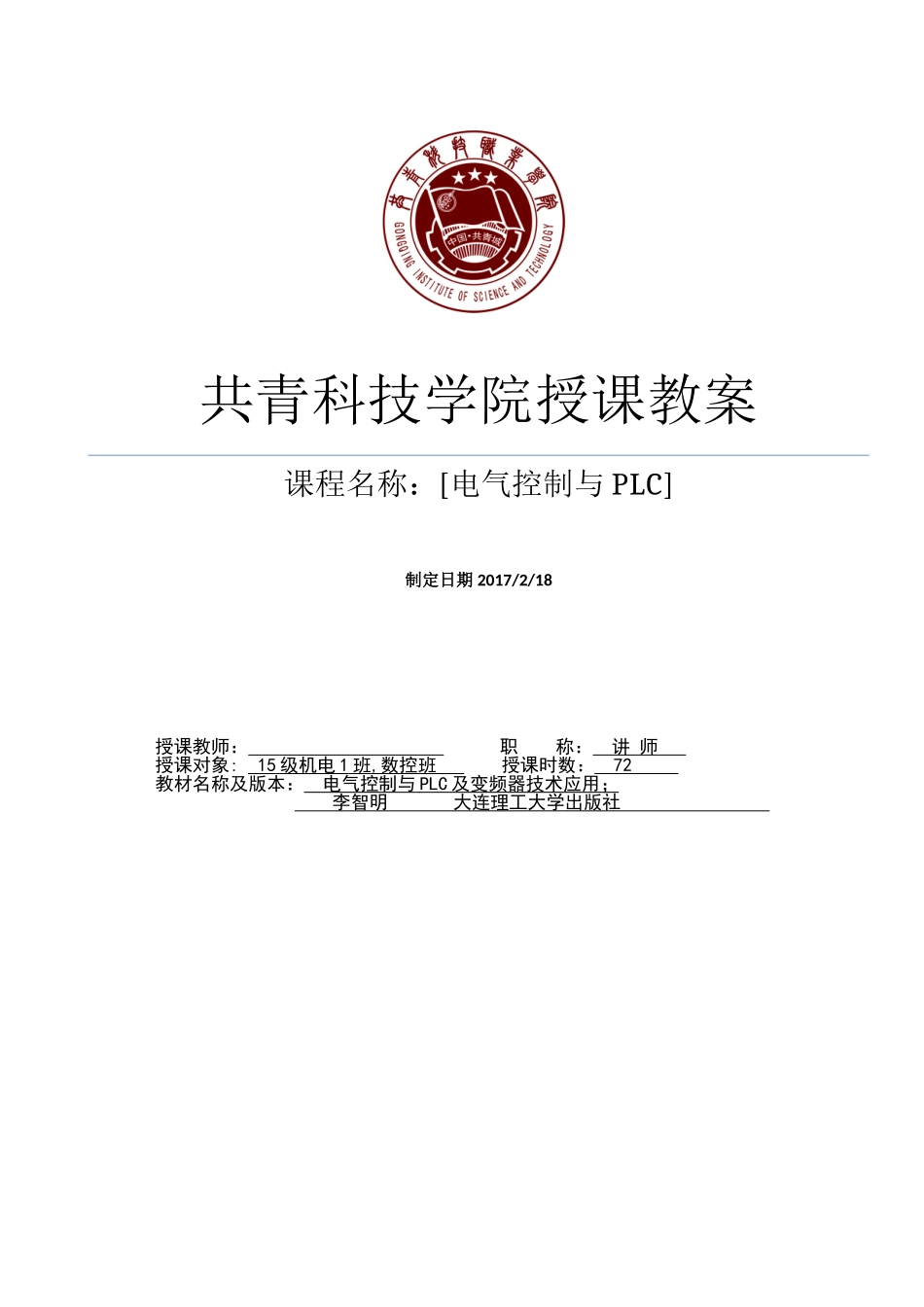

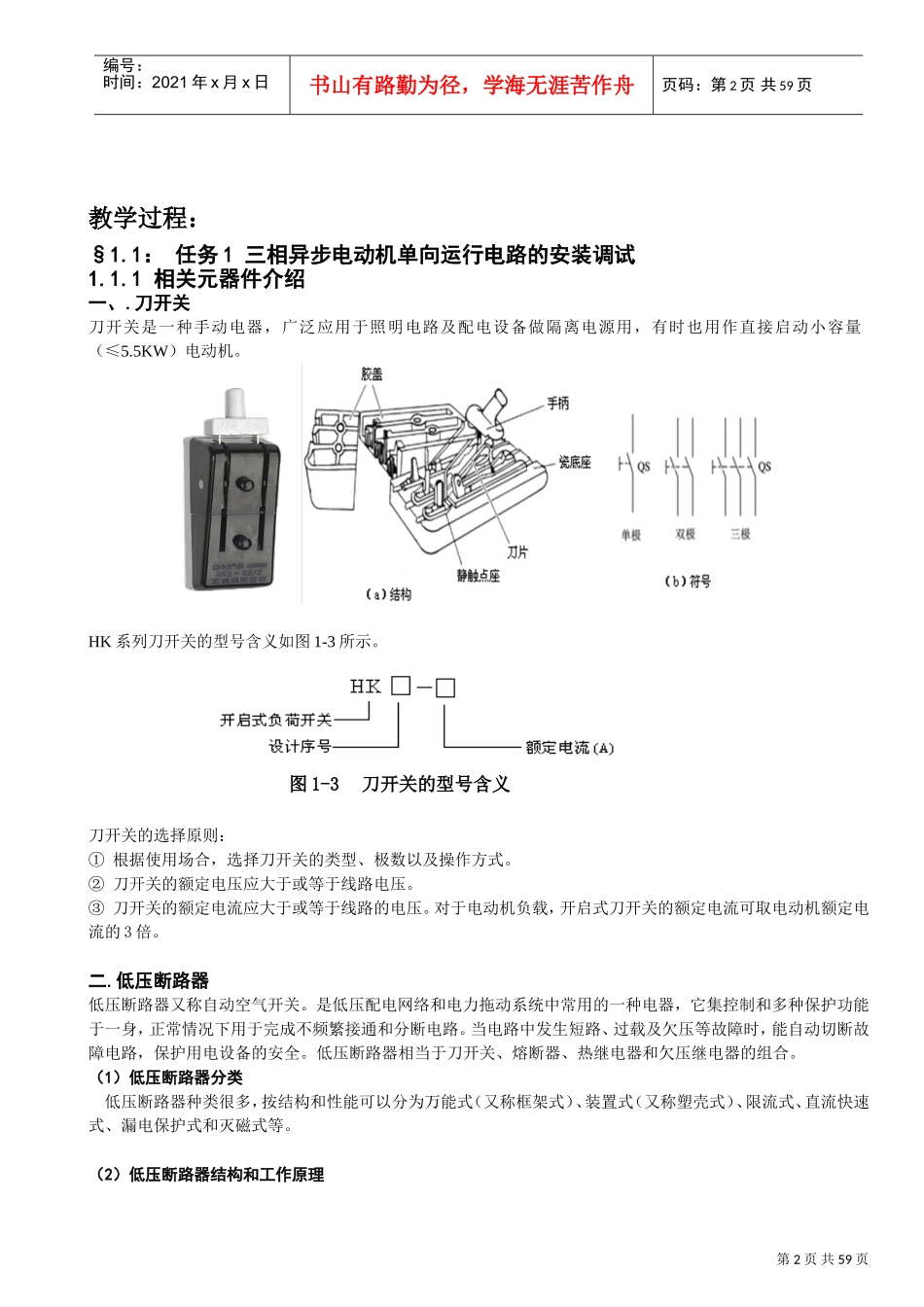

共青科技学院授课教案课程名称：[电气控制与PLC]制定日期2017/2/18授课教师：职称：讲师授课对象:15级机电1班,数控班授课时数：72教材名称及版本：电气控制与PLC及变频器技术应用；李智明大连理工大学出版社第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页课题名称:项目1电动机基本控制电路安装调试授课类型:理论课+实践课+习题课教学目的、要求：通过本项目的学习，应达到：（1）能识别常用的各种低压电器；（2）能识读基本控制电路图，并能分析说明电路的工作原理；（3）能绘制基本控制电路的接线图；（4）会板前布线，能根据接线图正确安装和调试基本控制线路；（5）会检修继电控制线路简单故障。授课主要内容及课时分配：1)理论教学8节2）实践教学6节3）习题课2节教学重点：（1）安装调试电动机单向连续运行线路；（2）安装调试电动机正反转运行线路；（3）安装调试电动机Y-△降压起动线路；（4）安装调试电动机能耗制动线路。教学难点：（1）安装调试电动机Y-△降压起动线路；（2）安装调试电动机能耗制动线路。教学手段、教具：教学手段：理论教学+实践教学教具：多媒体，万用表，低压电器。教学方法：启发式+直观式第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页教学过程：§1.1：任务1三相异步电动机单向运行电路的安装调试1.1.1相关元器件介绍一、.刀开关刀开关是一种手动电器，广泛应用于照明电路及配电设备做隔离电源用，有时也用作直接启动小容量（≤5.5KW）电动机。HK系列刀开关的型号含义如图1-3所示。刀开关的选择原则：①根据使用场合，选择刀开关的类型、极数以及操作方式。②刀开关的额定电压应大于或等于线路电压。③刀开关的额定电流应大于或等于线路的电压。对于电动机负载，开启式刀开关的额定电流可取电动机额定电流的3倍。二.低压断路器低压断路器又称自动空气开关。是低压配电网络和电力拖动系统中常用的一种电器，它集控制和多种保护功能于一身，正常情况下用于完成不频繁接通和分断电路。当电路中发生短路、过载及欠压等故障时，能自动切断故障电路，保护用电设备的安全。低压断路器相当于刀开关、熔断器、热继电器和欠压继电器的组合。（1）低压断路器分类低压断路器种类很多，按结构和性能可以分为万能式（又称框架式）、装置式（又称塑壳式）、限流式、直流快速式、漏电保护式和灭磁式等。（2）低压断路器结构和工作原理图1-3刀开关的型号含义第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页（3）低压断路器技术参数和型号含义低压断路器的其主要技术参数：额定电压、额定电流、脱扣器类型、极数、整定电流范围、动作时间、分断能力等。三.熔断器熔断器是低压配电网络和电力拖动系统中主要用作短路保护，有时兼作过载保护的电器。使用时把它串接于被保护的电路中，当电路发生短路或严重过载时，熔体中流过很大的故障电流，以其自身产生的热量使熔体迅速熔断，从而自动切断电路，实现短路和过载保护作用。（1）熔断器结构及分类熔断器按结构形式分为插入式（RC系列）、螺旋式（RL系列）、有填料封闭管式（RT系列）、无填料封闭管式（RM系列）、自复式等。其外形结构及符号如图所示。第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页（2）熔断器型号熔断器的型号含义如图所示。（3）熔断器选择原则熔体额定电流的选择a．对于照明、电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。b．对电动机负载，要考虑冲击电流的影响，计算方法如下：对于单台不频繁启动的电动机，熔体的额定电流IRN应大于或等于1.3～2.5倍电动机额定电流IN，即：对于频繁启动或启动时间较长的电动机，上式的系数应增加到3～3.5。对于多台电动机，熔体的额定电流IRN应大于或等于其中最大容量的电动机额定电流INmax的1.3～2.5倍，再加上其余电动机额定电流的总和∑IN，即：四.交流接触器接触器是一种自动的电磁式开关，用于远距离频繁接通或断开交流主电路及大容量控制电路。...
