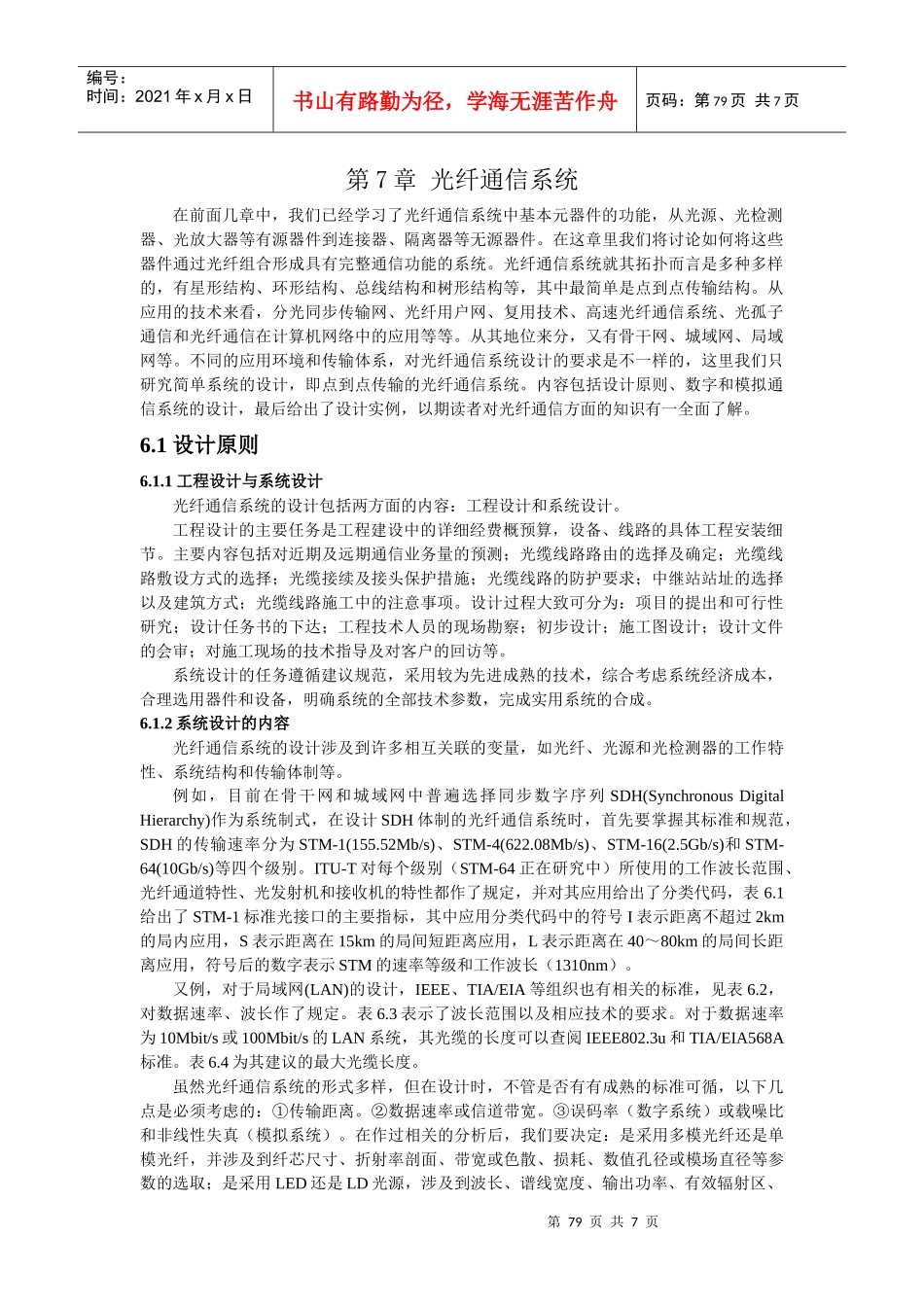

第79页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第79页共7页第7章光纤通信系统在前面几章中，我们已经学习了光纤通信系统中基本元器件的功能，从光源、光检测器、光放大器等有源器件到连接器、隔离器等无源器件。在这章里我们将讨论如何将这些器件通过光纤组合形成具有完整通信功能的系统。光纤通信系统就其拓扑而言是多种多样的，有星形结构、环形结构、总线结构和树形结构等，其中最简单是点到点传输结构。从应用的技术来看，分光同步传输网、光纤用户网、复用技术、高速光纤通信系统、光孤子通信和光纤通信在计算机网络中的应用等等。从其地位来分，又有骨干网、城域网、局域网等。不同的应用环境和传输体系，对光纤通信系统设计的要求是不一样的，这里我们只研究简单系统的设计，即点到点传输的光纤通信系统。内容包括设计原则、数字和模拟通信系统的设计，最后给出了设计实例，以期读者对光纤通信方面的知识有一全面了解。6.1设计原则6.1.1工程设计与系统设计光纤通信系统的设计包括两方面的内容：工程设计和系统设计。工程设计的主要任务是工程建设中的详细经费概预算，设备、线路的具体工程安装细节。主要内容包括对近期及远期通信业务量的预测；光缆线路路由的选择及确定；光缆线路敷设方式的选择；光缆接续及接头保护措施；光缆线路的防护要求；中继站站址的选择以及建筑方式；光缆线路施工中的注意事项。设计过程大致可分为：项目的提出和可行性研究；设计任务书的下达；工程技术人员的现场勘察；初步设计；施工图设计；设计文件的会审；对施工现场的技术指导及对客户的回访等。系统设计的任务遵循建议规范，采用较为先进成熟的技术，综合考虑系统经济成本，合理选用器件和设备，明确系统的全部技术参数，完成实用系统的合成。6.1.2系统设计的内容光纤通信系统的设计涉及到许多相互关联的变量，如光纤、光源和光检测器的工作特性、系统结构和传输体制等。例如，目前在骨干网和城域网中普遍选择同步数字序列SDH(SynchronousDigitalHierarchy)作为系统制式，在设计SDH体制的光纤通信系统时，首先要掌握其标准和规范，SDH的传输速率分为STM-1(155.52Mb/s)、STM-4(622.08Mb/s)、STM-16(2.5Gb/s)和STM-64(10Gb/s)等四个级别。ITU-T对每个级别（STM-64正在研究中）所使用的工作波长范围、光纤通道特性、光发射机和接收机的特性都作了规定，并对其应用给出了分类代码，表6.1给出了STM-1标准光接口的主要指标，其中应用分类代码中的符号I表示距离不超过2km的局内应用，S表示距离在15km的局间短距离应用，L表示距离在40～80km的局间长距离应用，符号后的数字表示STM的速率等级和工作波长（1310nm）。又例，对于局域网(LAN)的设计，IEEE、TIA/EIA等组织也有相关的标准，见表6.2，对数据速率、波长作了规定。表6.3表示了波长范围以及相应技术的要求。对于数据速率为10Mbit/s或100Mbit/s的LAN系统，其光缆的长度可以查阅IEEE802.3u和TIA/EIA568A标准。表6.4为其建议的最大光缆长度。虽然光纤通信系统的形式多样，但在设计时，不管是否有有成熟的标准可循，以下几点是必须考虑的：①传输距离。②数据速率或信道带宽。③误码率（数字系统）或载噪比和非线性失真（模拟系统）。在作过相关的分析后，我们要决定：是采用多模光纤还是单模光纤，并涉及到纤芯尺寸、折射率剖面、带宽或色散、损耗、数值孔径或模场直径等参数的选取；是采用LED还是LD光源，涉及到波长、谱线宽度、输出功率、有效辐射区、第80页共7页第79页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第80页共7页发射方向图、发射模式数量等指标的确定；是采用PIN还是APD接收器，它涉及到响应度、工作波长、速率和灵敏度等参量的选择。6.1.3系统设计的方法为了确保获得预期的系统性能，做出合适的选择，必须进行两种分析：功率预算和带宽预算。1．功率预算功率预算的目的是判断光检测器接收到的光功率是否达到其所需的最小光功率（灵敏度）。光发射机发送的功率减去光纤链路的损耗和系统富余度，即为接收机的接收功率。光纤链路的损耗包括光纤损耗、连接器损耗、接头损耗以...
