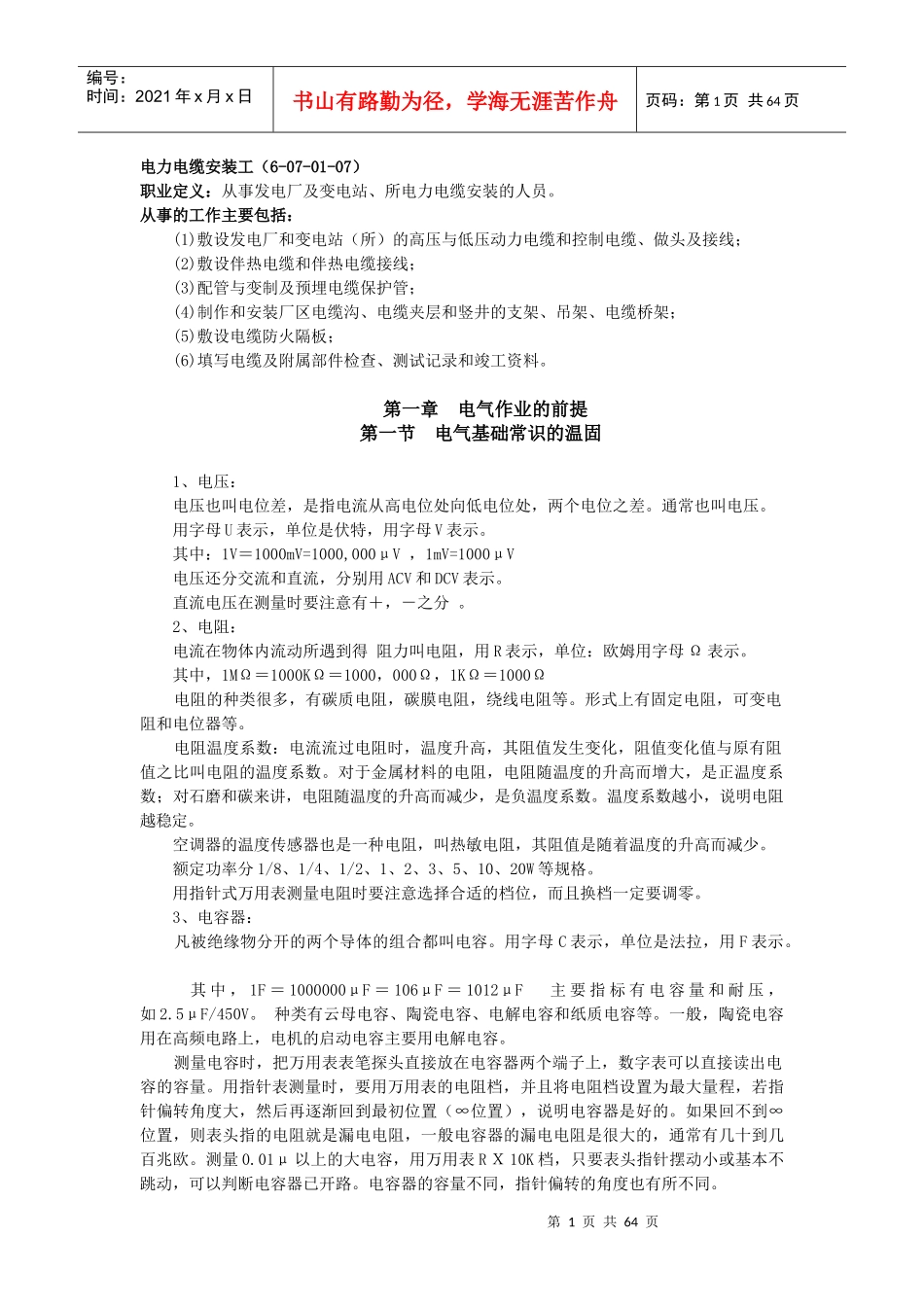

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页电力电缆安装工（6-07-01-07）职业定义：从事发电厂及变电站、所电力电缆安装的人员。从事的工作主要包括：(1)敷设发电厂和变电站（所）的高压与低压动力电缆和控制电缆、做头及接线；(2)敷设伴热电缆和伴热电缆接线；(3)配管与变制及预埋电缆保护管；(4)制作和安装厂区电缆沟、电缆夹层和竖井的支架、吊架、电缆桥架；(5)敷设电缆防火隔板；(6)填写电缆及附属部件检查、测试记录和竣工资料。第一章电气作业的前提第一节电气基础常识的温固1、电压：电压也叫电位差，是指电流从高电位处向低电位处，两个电位之差。通常也叫电压。用字母U表示，单位是伏特，用字母V表示。其中：1V＝1000mV=1000,000μV，1mV=1000μV电压还分交流和直流，分别用ACV和DCV表示。直流电压在测量时要注意有＋，－之分。2、电阻：电流在物体内流动所遇到得阻力叫电阻，用R表示，单位：欧姆用字母Ω表示。其中，1MΩ＝1000KΩ＝1000，000Ω，1KΩ＝1000Ω电阻的种类很多，有碳质电阻，碳膜电阻，绕线电阻等。形式上有固定电阻，可变电阻和电位器等。电阻温度系数：电流流过电阻时，温度升高，其阻值发生变化，阻值变化值与原有阻值之比叫电阻的温度系数。对于金属材料的电阻，电阻随温度的升高而增大，是正温度系数；对石磨和碳来讲，电阻随温度的升高而减少，是负温度系数。温度系数越小，说明电阻越稳定。空调器的温度传感器也是一种电阻，叫热敏电阻，其阻值是随着温度的升高而减少。额定功率分1/8、1/4、1/2、1、2、3、5、10、20W等规格。用指针式万用表测量电阻时要注意选择合适的档位，而且换档一定要调零。3、电容器：凡被绝缘物分开的两个导体的组合都叫电容。用字母C表示，单位是法拉，用F表示。其中，1F＝1000000μF＝106μF＝1012μF主要指标有电容量和耐压，如2.5μF/450V。种类有云母电容、陶瓷电容、电解电容和纸质电容等。一般，陶瓷电容用在高频电路上，电机的启动电容主要用电解电容。测量电容时，把万用表表笔探头直接放在电容器两个端子上，数字表可以直接读出电容的容量。用指针表测量时，要用万用表的电阻档，并且将电阻档设置为最大量程，若指针偏转角度大，然后再逐渐回到最初位置（∞位置），说明电容器是好的。如果回不到∞位置，则表头指的电阻就是漏电电阻，一般电容器的漏电电阻是很大的，通常有几十到几百兆欧。测量0.01μ以上的大电容，用万用表RＸ10K档，只要表头指针摆动小或基本不跳动，可以判断电容器已开路。电容器的容量不同，指针偏转的角度也有所不同。第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页4、变压器：变压器由线圈和铁芯构成用来改变电压的装置。变压器主要用在空调控制电路中，作用是将交流电源电压降至一定值后送入整流电路。工作原理：初级线圈上通过变化的电流，在次级线圈上会感应出相应的电势，感应电势的高低与初、次级线圈的圈数有关，如果变压器次级线圈的圈数（匝数）少于初级，则为降压变压器，反之为升压变压器。公式为：初级电压(U1)/次级电压（U2）=初级匝数/次级匝数变压器只能改变电压不能增大电力。变压器一般在初级线圈中串入了温度保险丝，当变压器线圈温度过高时熔断，可以起到保护作用。但熔断丝熔断后不可恢复，更换熔断丝又缺乏可操作性，因此一般采用更换变压器的方法，造成很大浪费。5、电感：电感是衡量线圈产生自感磁通本领大小的物理量，用字母L表示，单位是亨利，用字母H表示。其中，1H=103mH=106μH。电感分为互感和自感两种。(1)互感：两个线圈之间的电磁感应叫做互感。如电流互感器等。(2)自感：由于通过线圈本身的电流变化而引起的电磁感应叫自感。6、交流接触器：交流接触器是利用电磁力，使电路接通和断开的一种自动控制器。交流接触器的结构主要由电磁系统（铁芯、线圈）和触头组成。线圈有铁芯固定不动，当接通开关线圈通电时，铁芯线圈产生电磁吸力，使动铁芯吸合。同时动铁芯带动三个动触头向下运动与三个静触头接触，使电源可以由接触器的输入端送到接触器的输出端。交流...
