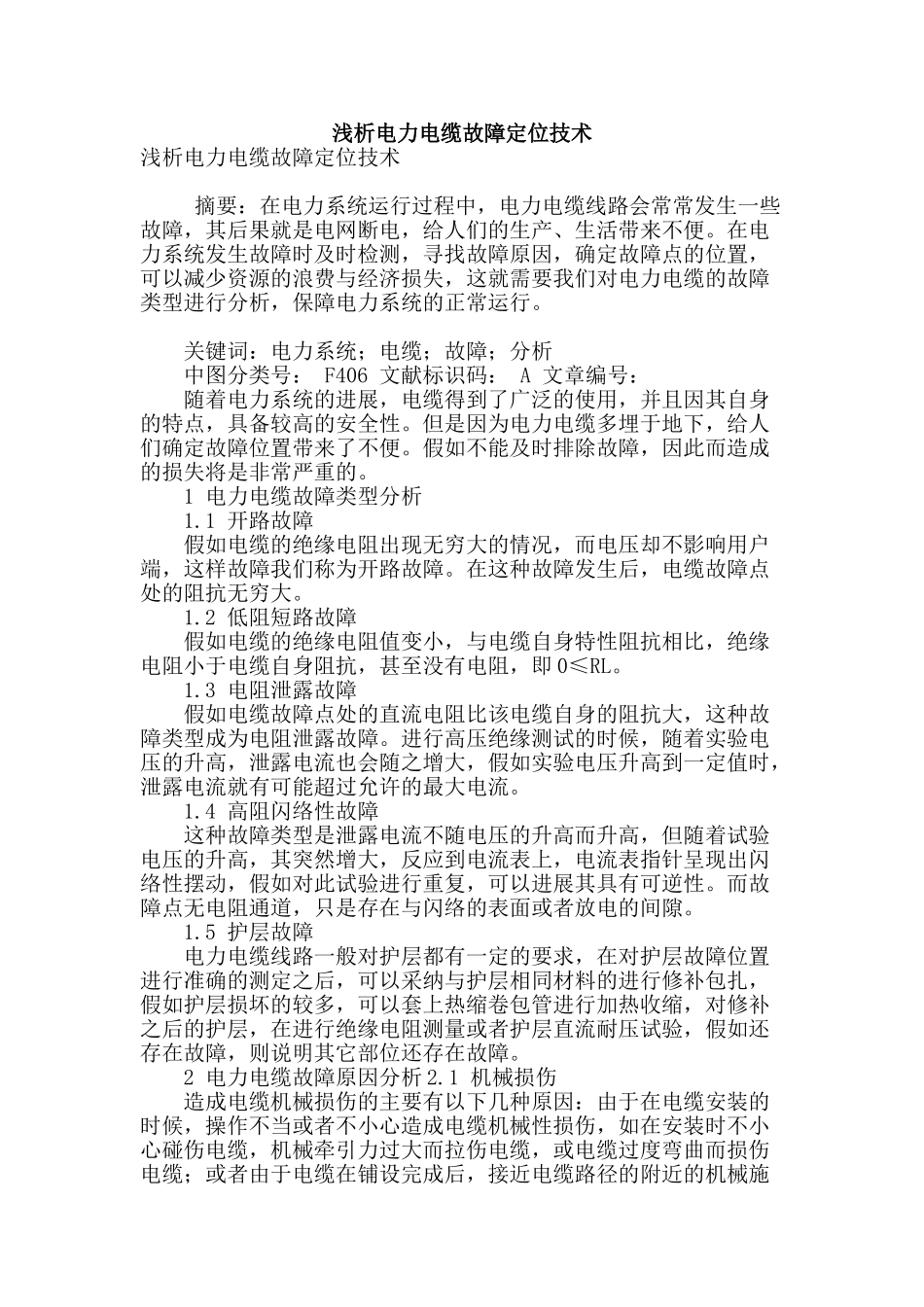

浅析电力电缆故障定位技术

浅析电力电缆故障定位技术浅析电力电缆故障定位技术 摘要：在电力系统运行过程中，电力电缆线路会常常发生一些故障，其后果就是电网断电，给人们的生产、生活带来不便。在电力系统发生故障时及时检测，寻找故障原因，确定故障点的位置，可以减少资源的浪费与经济损失，这就需要我们对电力电缆的故障类型进行分析，保障电力系统的正常运行。 关键词：电力系统；电缆；故障；分析 中图分类号： F406 文献标识码： A 文章编号： 随着电力系统的进展，电缆得到了广泛的使用，并且因其自身的特点，具备较高的安全性。但是因为电力电缆多埋于地下，给人们确定故障位置带来了不便。假如不能及时排除故障，因此而造成的损失将是非常严重的。 1 电力电缆故障类型分析 1.1 开路故障 假如电缆的绝缘电阻出现无穷大的情况，而电压却不影响用户端，这样故障我们称为开路故障。在这种故障发生后，电缆故障点处的阻抗无穷大。 1.2 低阻短路故障 假如电缆的绝缘电阻值变小，与电缆自身特性阻抗相比，绝缘电阻小于电缆自身阻抗，甚至没有电阻，即 0≤RL。 1.3 电阻泄露故障 假如电缆故障点处的直流电阻比该电缆自身的阻抗大，这种故障类型成为电阻泄露故障。进行高压绝缘测试的时候，随着实验电压的升高，泄露电流也会随之增大，假如实验电压升高到一定值时，泄露电流就有可能超过允许的最大电流。 1.4 高阻闪络性故障 这种故障类型是泄露电流不随电压的升高而升高，但随着试验电压的升高，其突然增大，反应到电流表上，电流表指针呈现出闪络性摆动，假如对此试验进行重复，可以进展其具有可逆性。而故障点无电阻通道，只是存在与闪络的表面或者放电的间隙。 1.5 护层故障 电力电缆线路一般对护层都有一定的要求，在对护层故障位置进行准确的测定之后，可以采纳与护层相同材料的进行修补包扎，假如护层损坏的较多，可以套上热缩卷包管进行加热收缩，对修补之后的护层，在进行绝缘电阻测量或者护层直流耐压试验，假如还存在故障，则说明其它部位还存在故障。 2 电力电缆故障原因分析 2.1 机械损伤 造成电缆机械损伤的主要有以下几种原因：由于在电缆安装的时候，操作不当或者不小心造成电缆机械性损伤，如在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；或者由于电缆在铺设完成后，接近电缆路径的附近的机械施工时，人为的造成电缆的损伤；行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；...
