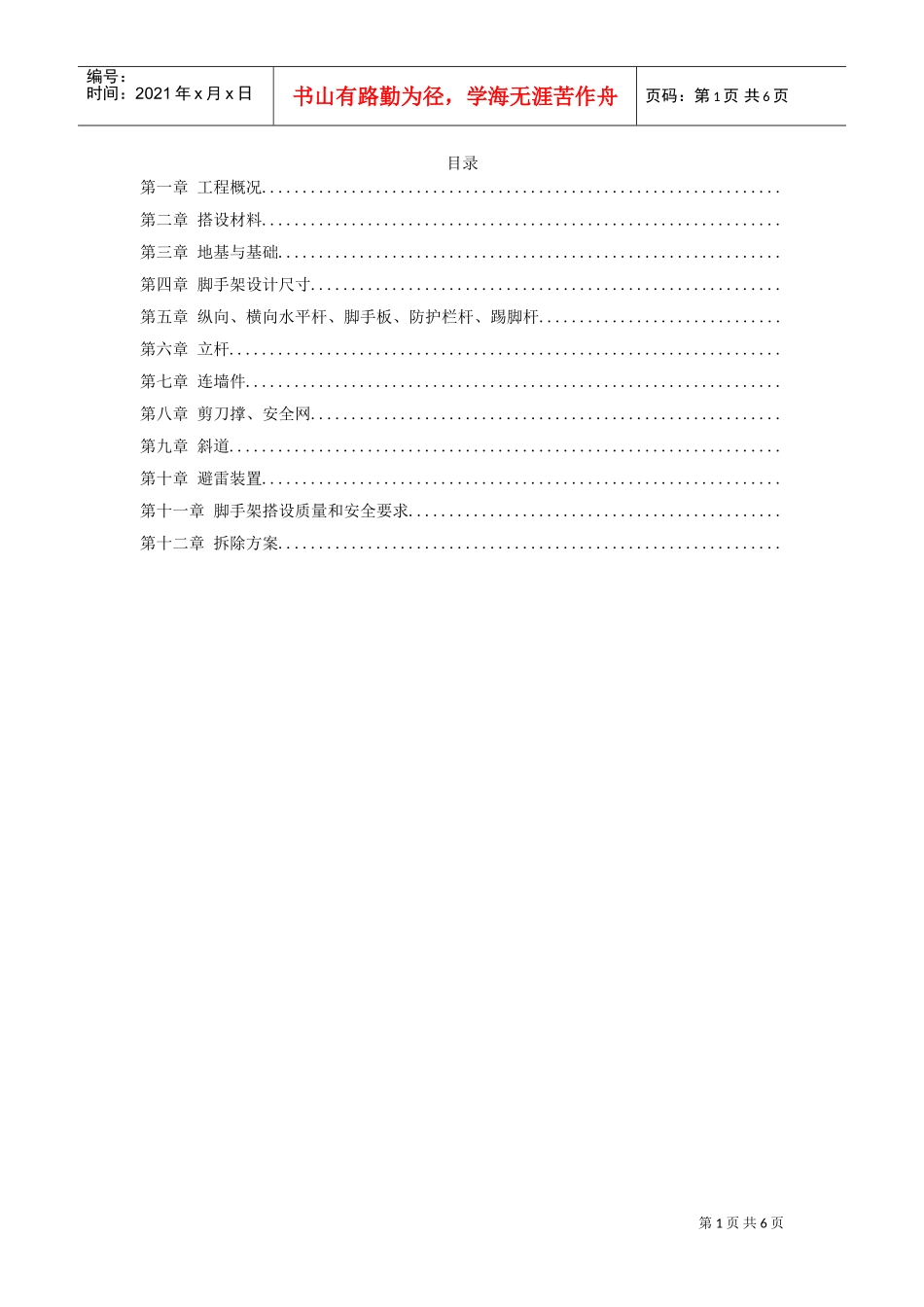

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页目录第一章工程概况................................................................第二章搭设材料................................................................第三章地基与基础..............................................................第四章脚手架设计尺寸..........................................................第五章纵向、横向水平杆、脚手板、防护栏杆、踢脚杆..............................第六章立杆....................................................................第七章连墙件..................................................................第八章剪刀撑、安全网..........................................................第九章斜道....................................................................第十章避雷装置................................................................第十一章脚手架搭设质量和安全要求..............................................第十二章拆除方案..............................................................第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页工程概况本工程位于王介门村,由天山水泥有限公司投资粉磨站工程,由水泥粉磨、水泥库、包装房配电房及控制室、粉煤灰库、配料库、破碎房、熟料库八个单体组成。根据实际情况,以熟料库为编制对象总高度为米的外脚手架,密目风围护。搭设材料、搭设脚手架全部采用48mm,壁厚3.5mm的钢管,挑型钢采用工字钢,其质量符合现行国家标准规定.、脚手架钢管的尺寸、横向水平杆最大长度2.2m,其它杆最大长度为6.5m,每根钢管的最大质量不小于25KG.、钢管表面平直光滑,无裂缝、结疤、分层、硬弯、毛刺、压痕和深的划痕。、钢管上严禁打孔,钢管在使用前先涂刷防锈漆。、扣件材质必须符合《钢管脚手架扣件》()规定。()新扣件具有生产许可证,法定检测单位的测试报告和产品质量合格证。对扣件质量怀疑时,按现行国家规定标准《钢管脚手架扣件》()规定抽样检测。对不合格品禁止使用。()旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺拴进行更换处理。()撙、旧扣件均进行防锈处理。、脚手片用毛竹,无发霉、腐蚀。、密目式安全网必须有建设主管部门认证的产品。地基与基础、脚手架地基与基础的施工,根据脚手搭设高度,原土或填土必须事先进行夯实,(地基能承受0.8Kg㎡的压力)后用砼浇筑厚度大于10CM硬化,2m平面沿杆基础周边位置,基础和能承受澡结构荷载。、脚手架底面标高高于自然地坪50mm、立杆基础外侧设置20cm*20cm的排水沟。脚手架设计尺寸、脚手架底步距为2M,其余每步为。、立杆纵距为1.5M,横距为1.2M。、踢脚杆、防护杆从第二步起设置分别为0.3M和平共处2M,顶排防护栏不少于二道,高度分第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页别为0.9M,1.3M。、剪刀撑设置为间距为9M(距)一排前嫌撑。、边墙杆件设置为竖向每层、水平向为四跨。纵向、横向水平杆、脚手板、防护栏杆、踢脚杆、纵向水平设置在立杆内侧,其长度不小于跨。纵向水平杆接长采用对接扣件连接,交错布置,两根相邻纵向水平接头设置相互错开不小于500MM,各接头中心至最近主节点的距离不大于纵距的。、纵向搭接长度不小于米,并等间距设置个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100MM。、纵向水平杆的各节点采用直角扣件固定在横向水平杆上。、横向水平杆的各个节点处必须调协并采用直角扣件扣接且严禁拆除。、脚手片的必须垂直于墙现横向铺设,满铺到位,不留空位。四角用铁丝双股并联绑扎固定在纵向水平杆上,要求绑扎牢固,交接处平整,无空头板。、脚手片底层满铺,中间每隔三层,操作层的上下层顶层都必须满铺。、脚手片外侧自第二步起必须设1.2M高同材质的防护栏和30CM高处的踢脚杆。立杆、每根立杆垂直稳放在垫板上。、脚手架里立...
