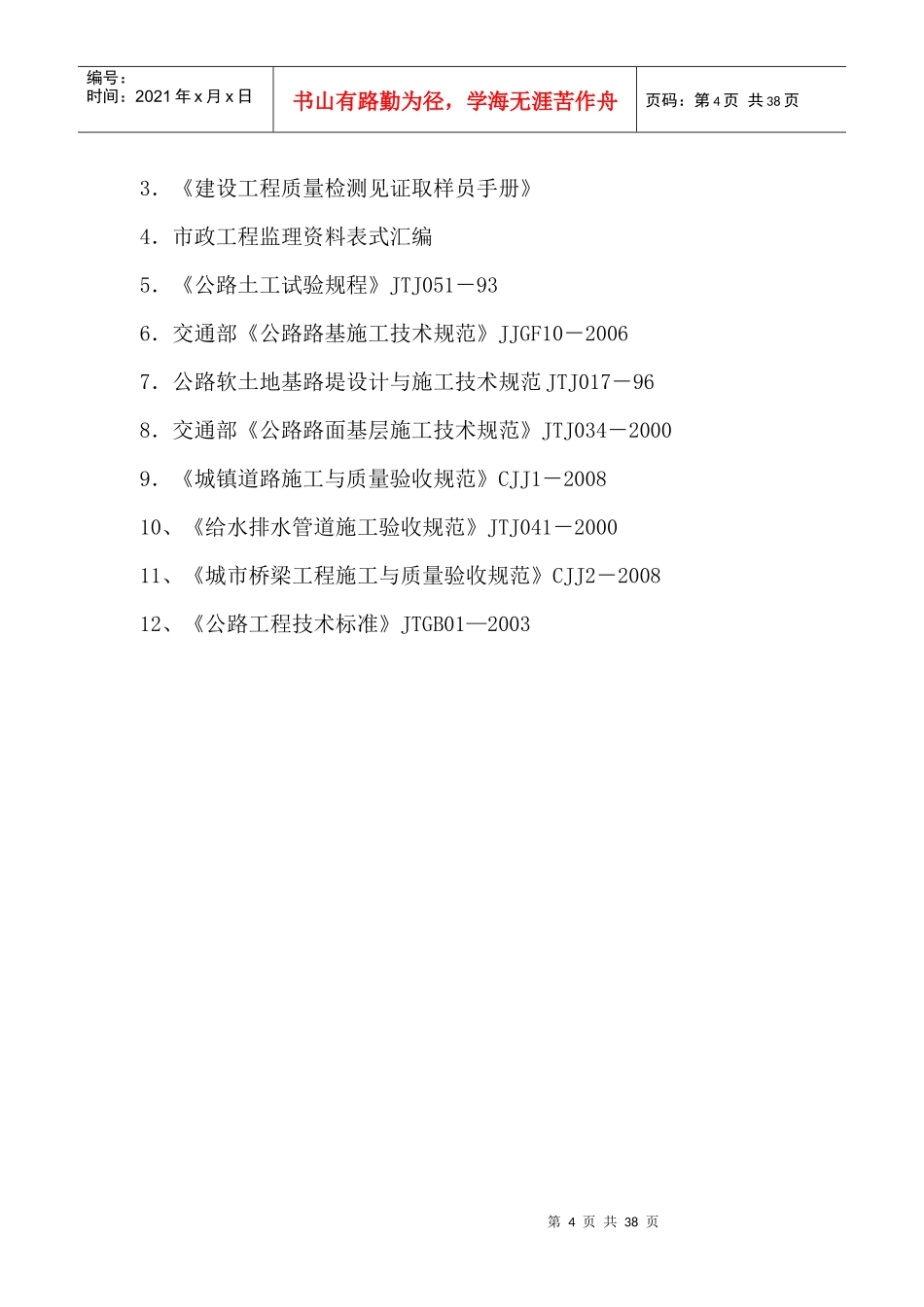

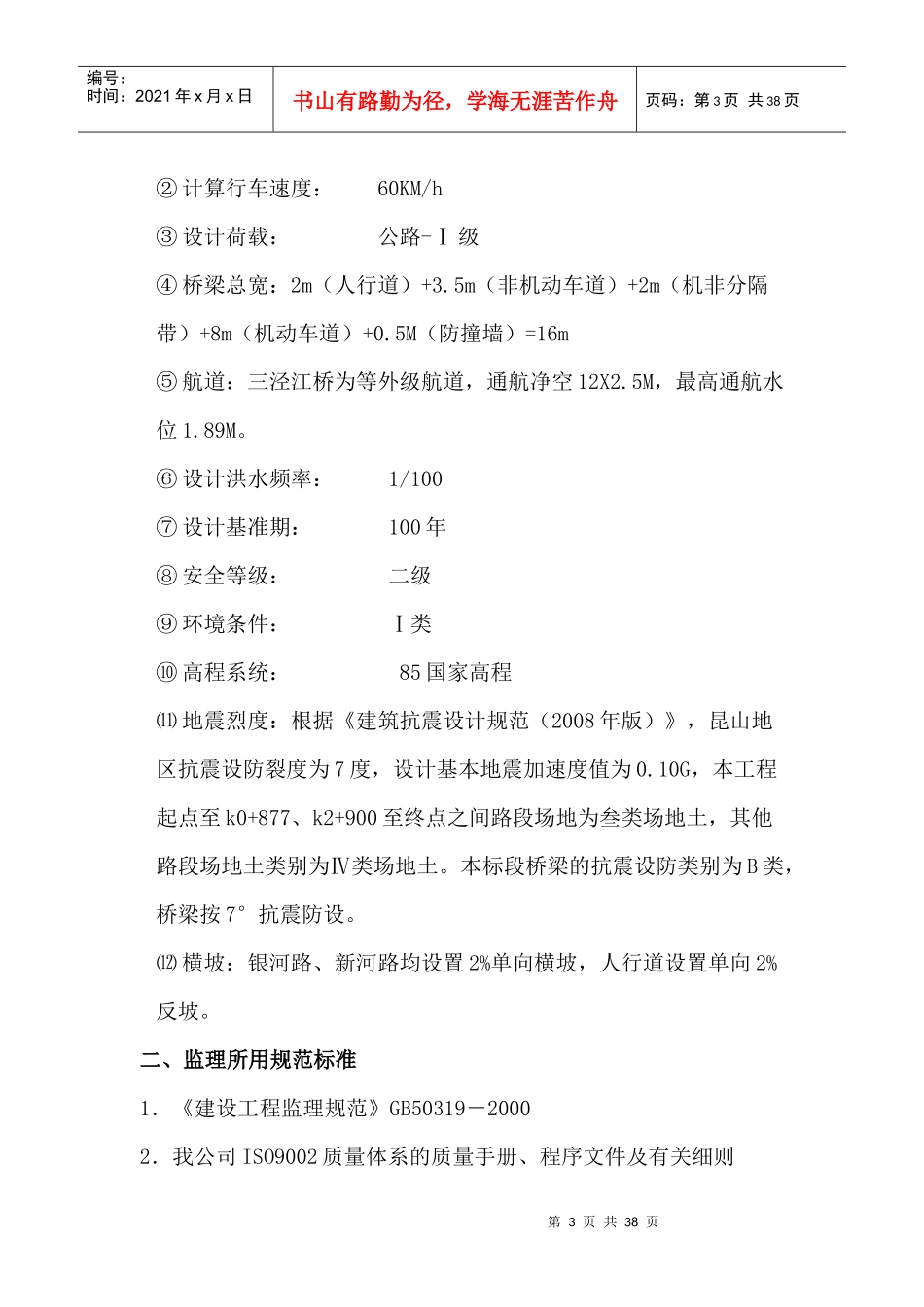

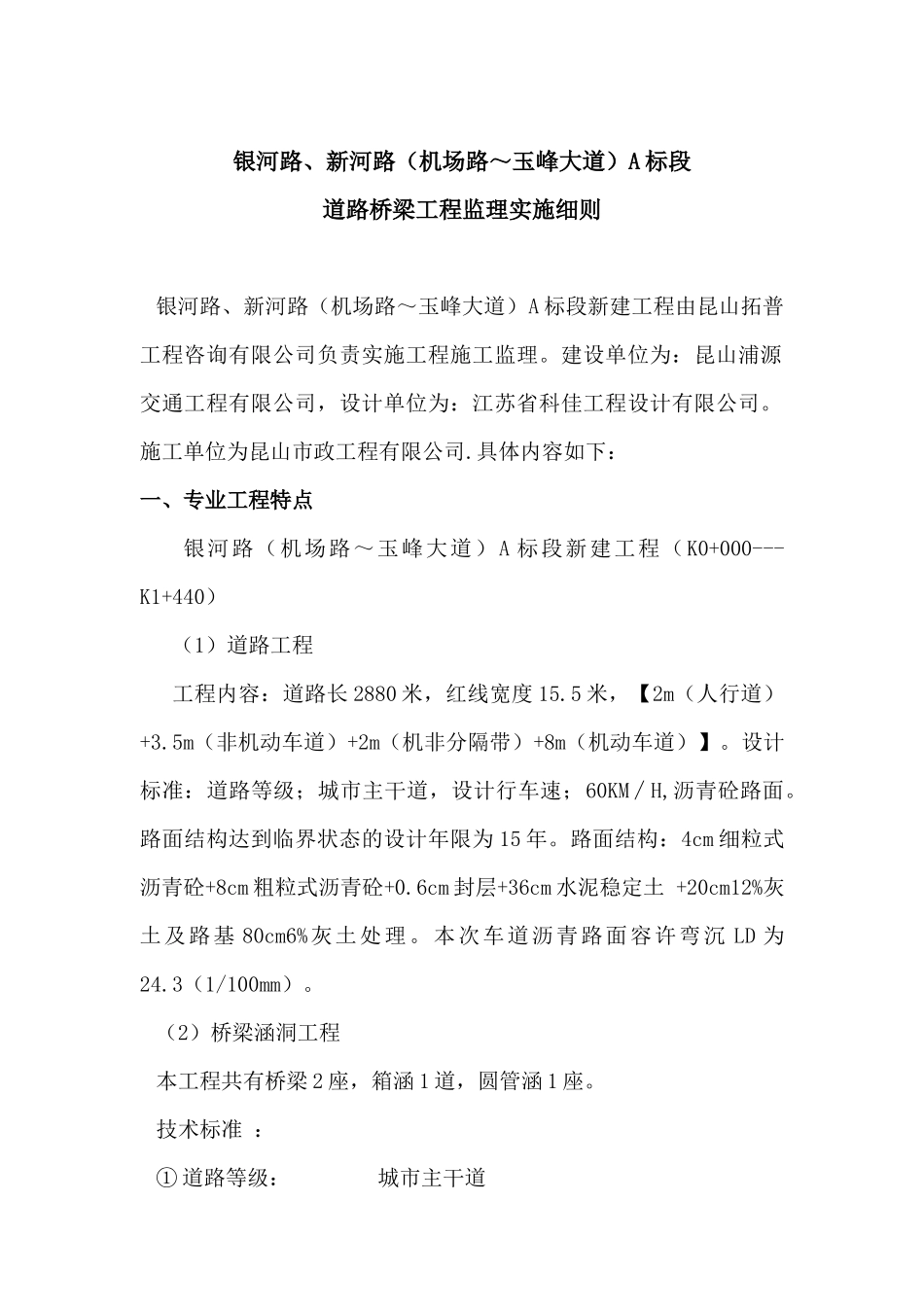

银河路、新河路（机场路～玉峰大道）A标段道路桥梁工程监理实施细则银河路、新河路（机场路～玉峰大道）A标段新建工程由昆山拓普工程咨询有限公司负责实施工程施工监理。建设单位为：昆山浦源交通工程有限公司，设计单位为：江苏省科佳工程设计有限公司。施工单位为昆山市政工程有限公司.具体内容如下：一、专业工程特点银河路（机场路～玉峰大道）A标段新建工程（K0+000---K1+440）（1）道路工程工程内容：道路长2880米，红线宽度15.5米，【2m（人行道）+3.5m（非机动车道）+2m（机非分隔带）+8m（机动车道）】。设计标准：道路等级；城市主干道，设计行车速；60KM∕H,沥青砼路面。路面结构达到临界状态的设计年限为15年。路面结构：4cm细粒式沥青砼+8cm粗粒式沥青砼+0.6cm封层+36cm水泥稳定土+20cm12%灰土及路基80cm6%灰土处理。本次车道沥青路面容许弯沉LD为24.3（1/100mm）。（2）桥梁涵洞工程本工程共有桥梁2座，箱涵1道，圆管涵1座。技术标准：①道路等级：城市主干道第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页②计算行车速度：60KM/h③设计荷载：公路-Ⅰ级④桥梁总宽：2m（人行道）+3.5m（非机动车道）+2m（机非分隔带）+8m（机动车道）+0.5M（防撞墙）=16m⑤航道：三泾江桥为等外级航道，通航净空12X2.5M，最高通航水位1.89M。⑥设计洪水频率：1/100⑦设计基准期：100年⑧安全等级：二级⑨环境条件：Ⅰ类⑩高程系统：85国家高程⑾地震烈度：根据《建筑抗震设计规范（2008年版）》，昆山地区抗震设防裂度为7度，设计基本地震加速度值为0.10G，本工程起点至k0+877、k2+900至终点之间路段场地为叁类场地土，其他路段场地土类别为Ⅳ类场地土。本标段桥梁的抗震设防类别为B类，桥梁按7°抗震防设。⑿横坡：银河路、新河路均设置2%单向横坡，人行道设置单向2%反坡。二、监理所用规范标准1．《建设工程监理规范》GB50319－20002．我公司ISO9002质量体系的质量手册、程序文件及有关细则第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页3．《建设工程质量检测见证取样员手册》4．市政工程监理资料表式汇编5．《公路土工试验规程》JTJ051－936．交通部《公路路基施工技术规范》JJGF10－20067．公路软土地基路堤设计与施工技术规范JTJ017－968．交通部《公路路面基层施工技术规范》JTJ034－20009．《城镇道路施工与质量验收规范》CJJ1－200810、《给水排水管道施工验收规范》JTJ041－200011、《城市桥梁工程施工与质量验收规范》CJJ2－200812、《公路工程技术标准》JTGB01—2003第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页三、监理工作流程：1、工程质量控制监理工作流程熟悉图纸、组织会审、参加设计交底审批施工组织设计、专项施工方案签认“施工组织设计、专项方案”报审表审定分包单位签认“分包单位资格审查申请表”审定工程用原材料、设备、构配件的质量对影响结构安全、使用功能和观感质量的材料，进行控制签认“建筑材料报验单”参加隐蔽工程验收签认“工程检验认可书”或签发不合格工程的“监理通知单”核查验收分项分部工程质量签认分项、分部工程质量验收记录表签定其它工程安装质量认定书，并签发据此施工的“监理通知单”监理签认必要文件后，施工单位可进行下一道工序施工组织竣工预验收参加建设单位组织的竣工验收签发“工程质量评估报告”和“竣工证明”质监部门现场监督单位工程验收重要分部工程验收应有质监部门现场监督第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页2、工程实体施工质量监理控制的一般工作流程不合格报工序报验单并通知专业监理工程师会同各方进行工程实体检查试验及其它质保资料检查合格签署质检合格继续进行下道工序签署质量验收合格记录不合格合格不合格工序、分项工程（检验批）施工完毕施工单位自检、专职检、初验整改/返修/返工分部工程、单位工程完工分部工程验收、单位工程竣工预验收合格提供分部工程验收记录单位工程竣工预验收质量...
