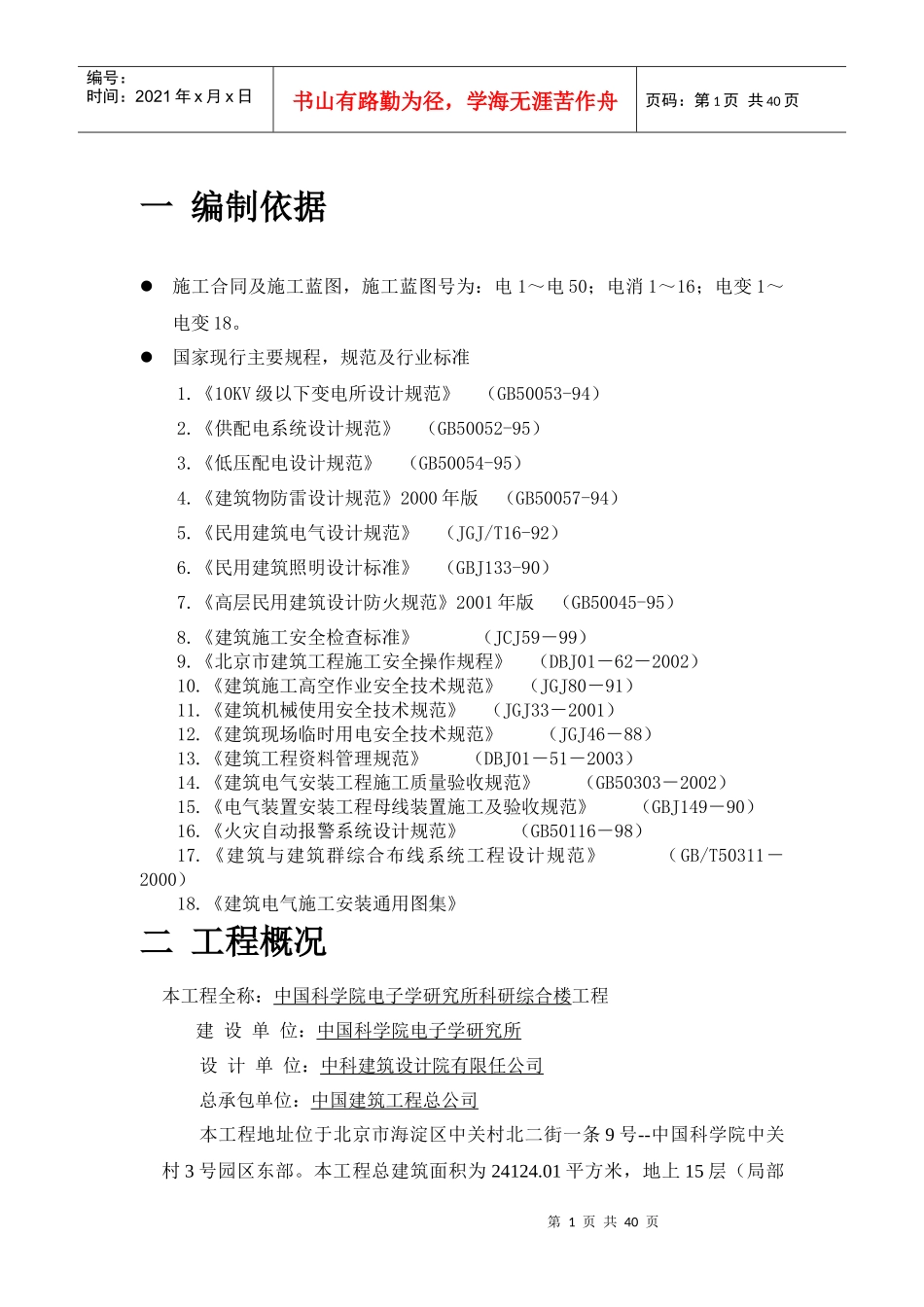

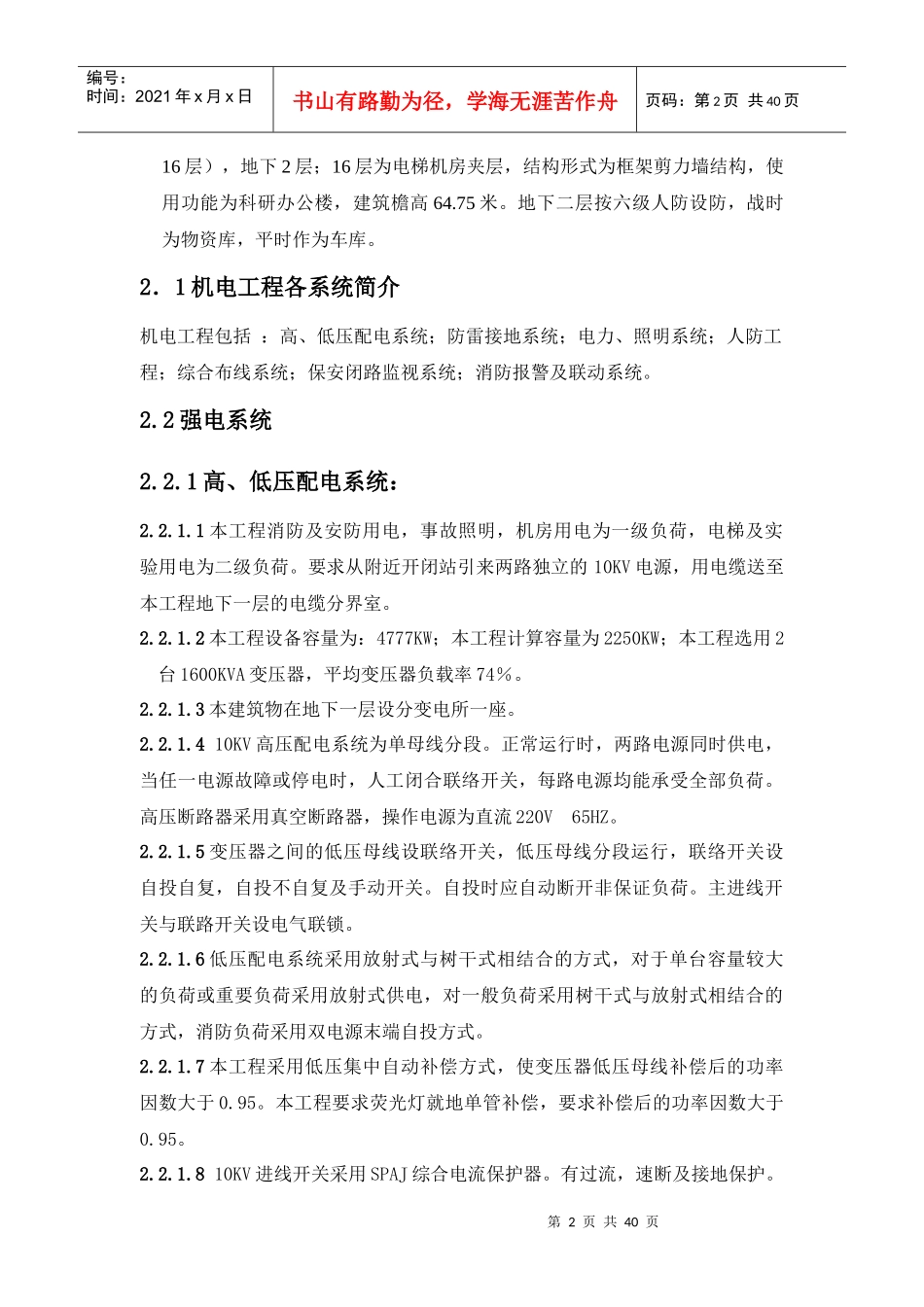

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页一编制依据施工合同及施工蓝图，施工蓝图号为：电1～电50；电消1～16；电变1～电变18。国家现行主要规程，规范及行业标准1.《10KV级以下变电所设计规范》（GB50053-94）2.《供配电系统设计规范》（GB50052-95）3.《低压配电设计规范》（GB50054-95）4.《建筑物防雷设计规范》2000年版（GB50057-94）5.《民用建筑电气设计规范》（JGJ/T16-92）6.《民用建筑照明设计标准》（GBJ133-90）7.《高层民用建筑设计防火规范》2001年版（GB50045-95）8.《建筑施工安全检查标准》（JCJ59－99）9.《北京市建筑工程施工安全操作规程》（DBJ01－62－2002）10.《建筑施工高空作业安全技术规范》（JGJ80－91）11.《建筑机械使用安全技术规范》（JGJ33－2001）12.《建筑现场临时用电安全技术规范》（JGJ46－88）13.《建筑工程资料管理规范》（DBJ01－51－2003）14.《建筑电气安装工程施工质量验收规范》（GB50303－2002）15.《电气装置安装工程母线装置施工及验收规范》（GBJ149－90）16.《火灾自动报警系统设计规范》（GB50116－98）17.《建筑与建筑群综合布线系统工程设计规范》（GB/T50311－2000）18.《建筑电气施工安装通用图集》二工程概况本工程全称：中国科学院电子学研究所科研综合楼工程建设单位：中国科学院电子学研究所设计单位：中科建筑设计院有限任公司总承包单位：中国建筑工程总公司本工程地址位于北京市海淀区中关村北二街一条9号--中国科学院中关村3号园区东部。本工程总建筑面积为24124.01平方米，地上15层（局部第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页16层），地下2层；16层为电梯机房夹层，结构形式为框架剪力墙结构，使用功能为科研办公楼，建筑檐高64.75米。地下二层按六级人防设防，战时为物资库，平时作为车库。2．1机电工程各系统简介机电工程包括：高、低压配电系统；防雷接地系统；电力、照明系统；人防工程；综合布线系统；保安闭路监视系统；消防报警及联动系统。2.2强电系统2.2.1高、低压配电系统：2.2.1.1本工程消防及安防用电，事故照明，机房用电为一级负荷，电梯及实验用电为二级负荷。要求从附近开闭站引来两路独立的10KV电源，用电缆送至本工程地下一层的电缆分界室。2.2.1.2本工程设备容量为：4777KW；本工程计算容量为2250KW；本工程选用2台1600KVA变压器，平均变压器负载率74％。2.2.1.3本建筑物在地下一层设分变电所一座。2.2.1.410KV高压配电系统为单母线分段。正常运行时，两路电源同时供电，当任一电源故障或停电时，人工闭合联络开关，每路电源均能承受全部负荷。高压断路器采用真空断路器，操作电源为直流220V65HZ。2.2.1.5变压器之间的低压母线设联络开关，低压母线分段运行，联络开关设自投自复，自投不自复及手动开关。自投时应自动断开非保证负荷。主进线开关与联路开关设电气联锁。2.2.1.6低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对一般负荷采用树干式与放射式相结合的方式，消防负荷采用双电源末端自投方式。2.2.1.7本工程采用低压集中自动补偿方式，使变压器低压母线补偿后的功率因数大于0.95。本工程要求荧光灯就地单管补偿，要求补偿后的功率因数大于0.95。2.2.1.810KV进线开关采用SPAJ综合电流保护器。有过流，速断及接地保护。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页10KV出线开关采用SPAJ综合电流保护器。有过流，速断，接地及变压器温度保护。10KV母联开关采用SPAJ综合电流保护器。有过流保护。2.2.2防雷接地系统：2.2.2.1防雷保护2.2.2.1.1本建筑按三类防雷建筑物设防，在屋顶设避雷带，避雷网格不大于20m×20m。利用建筑物结构柱内二根主筋（Φ≥16mm）作为引下线。利用建筑物基础钢筋作接地极，利用护坡桩做辅助接地极，在建筑四周敷镀锌扁钢接地极。2.2.2.1.2屋顶空调室外机采用避雷针保护。变电站低压母线，消防，网络机房及室外空调机配电箱装设电涌吸收器。2....
