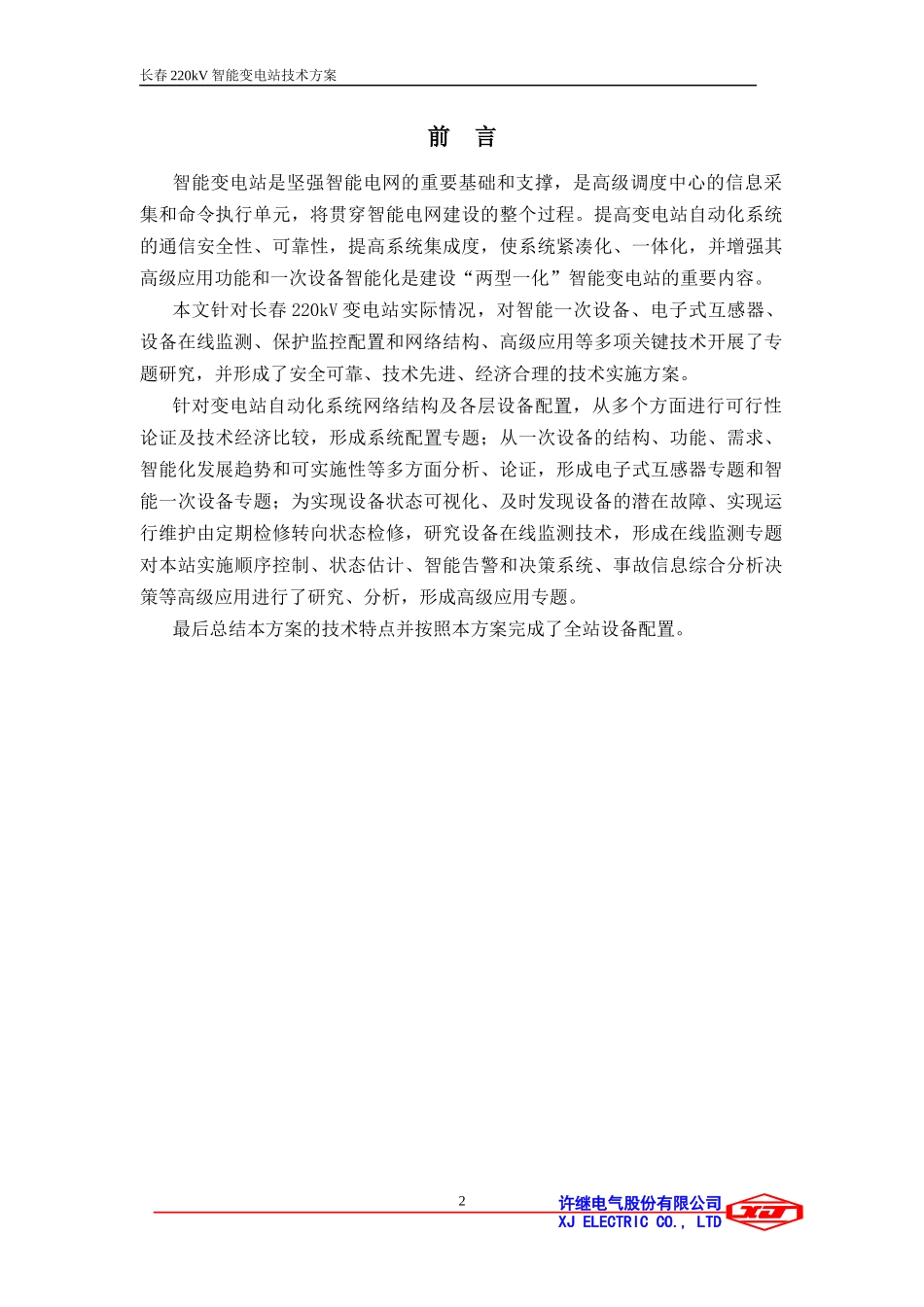

长春220kV智能变电站技术方案9长春220kV米沙子智能变电站技术方案许继电气股份有限公司2010年3月许继电气股份有限公司XJELECTRICCO.,LTD长春220kV智能变电站技术方案前言智能变电站是坚强智能电网的重要基础和支撑，是高级调度中心的信息采集和命令执行单元，将贯穿智能电网建设的整个过程。提高变电站自动化系统的通信安全性、可靠性，提高系统集成度，使系统紧凑化、一体化，并增强其高级应用功能和一次设备智能化是建设“两型一化”智能变电站的重要内容。本文针对长春220kV变电站实际情况，对智能一次设备、电子式互感器、设备在线监测、保护监控配置和网络结构、高级应用等多项关键技术开展了专题研究，并形成了安全可靠、技术先进、经济合理的技术实施方案。针对变电站自动化系统网络结构及各层设备配置，从多个方面进行可行性论证及技术经济比较，形成系统配置专题；从一次设备的结构、功能、需求、智能化发展趋势和可实施性等多方面分析、论证，形成电子式互感器专题和智能一次设备专题；为实现设备状态可视化、及时发现设备的潜在故障、实现运行维护由定期检修转向状态检修，研究设备在线监测技术，形成在线监测专题对本站实施顺序控制、状态估计、智能告警和决策系统、事故信息综合分析决策等高级应用进行了研究、分析，形成高级应用专题。最后总结本方案的技术特点并按照本方案完成了全站设备配置。许继电气股份有限公司XJELECTRICCO.,LTD2长春220kV智能变电站技术方案目录1、概述............................................................................................................................................41.1智能变电站概述................................................................................................................41.2米沙子变工程概况.............................................................................................................52、总体设计原则............................................................................................................................63、技术方案....................................................................................................................................83.1系统配置方案专题.............................................................................................................83.1.1整体技术方案..........................................................................................................83.1.2主站系统配置方案................................................................................................113.1.3间隔层设备配置方案............................................................................................113.1.4过程层设备配置方案............................................................................................153.1.5交换机配置及网络结构........................................................................................173.1.6GPS对时系统方案................................................................................................183.1.7数字化故障录波系统............................................................................................193.1.8网络记录分析仪....................................................................................................203.2电子式互感器专题...........................................................................................................203.3智能一次设备专题...........................................................................................................233.3.1220kV、66kV智能断路器状态检测...................................................................233.3.2变压...
