基于单片机的综合火灾报警系统[1]VIP免费

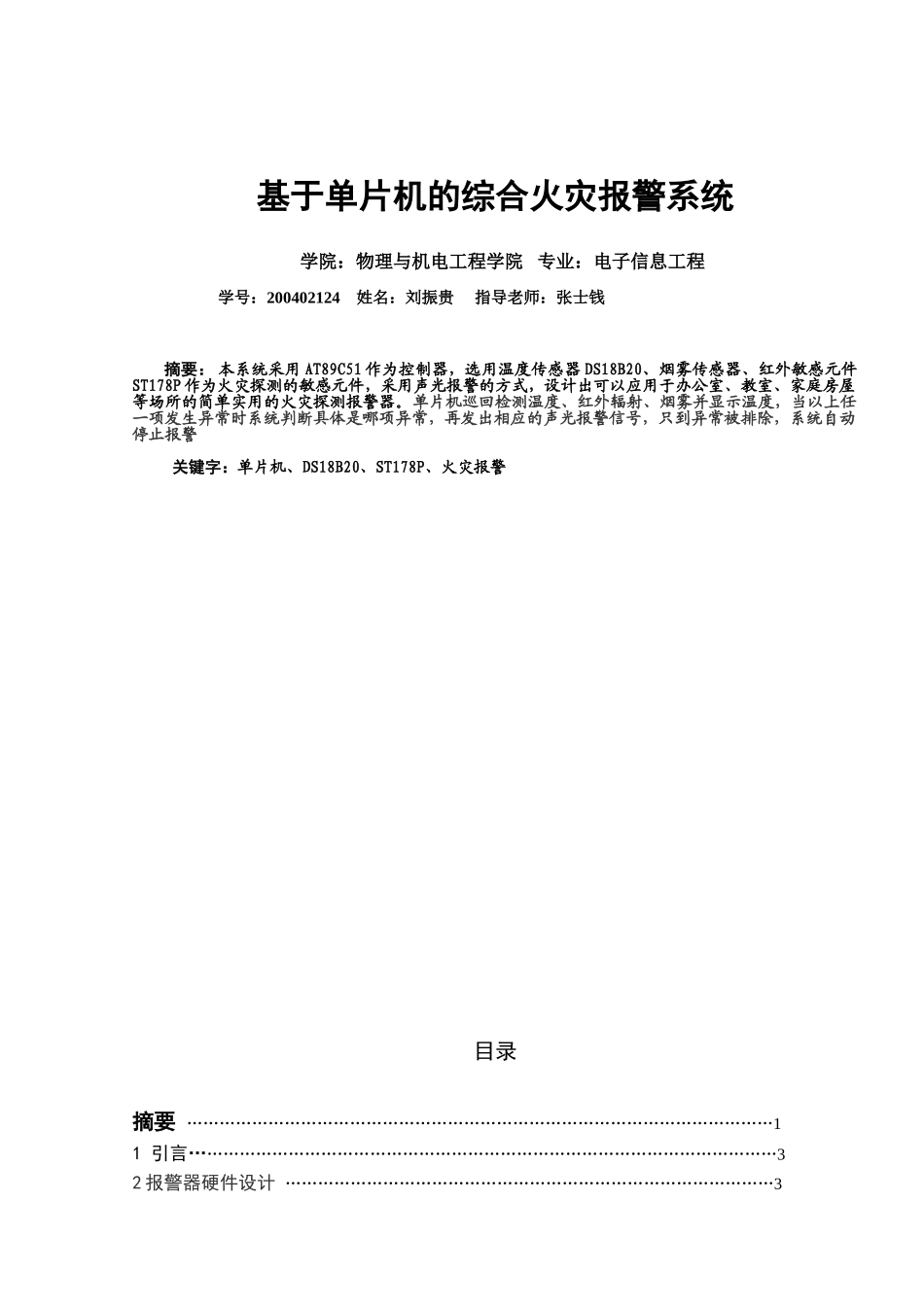

基于单片机的综合火灾报警系统[1]_第1页
1/18

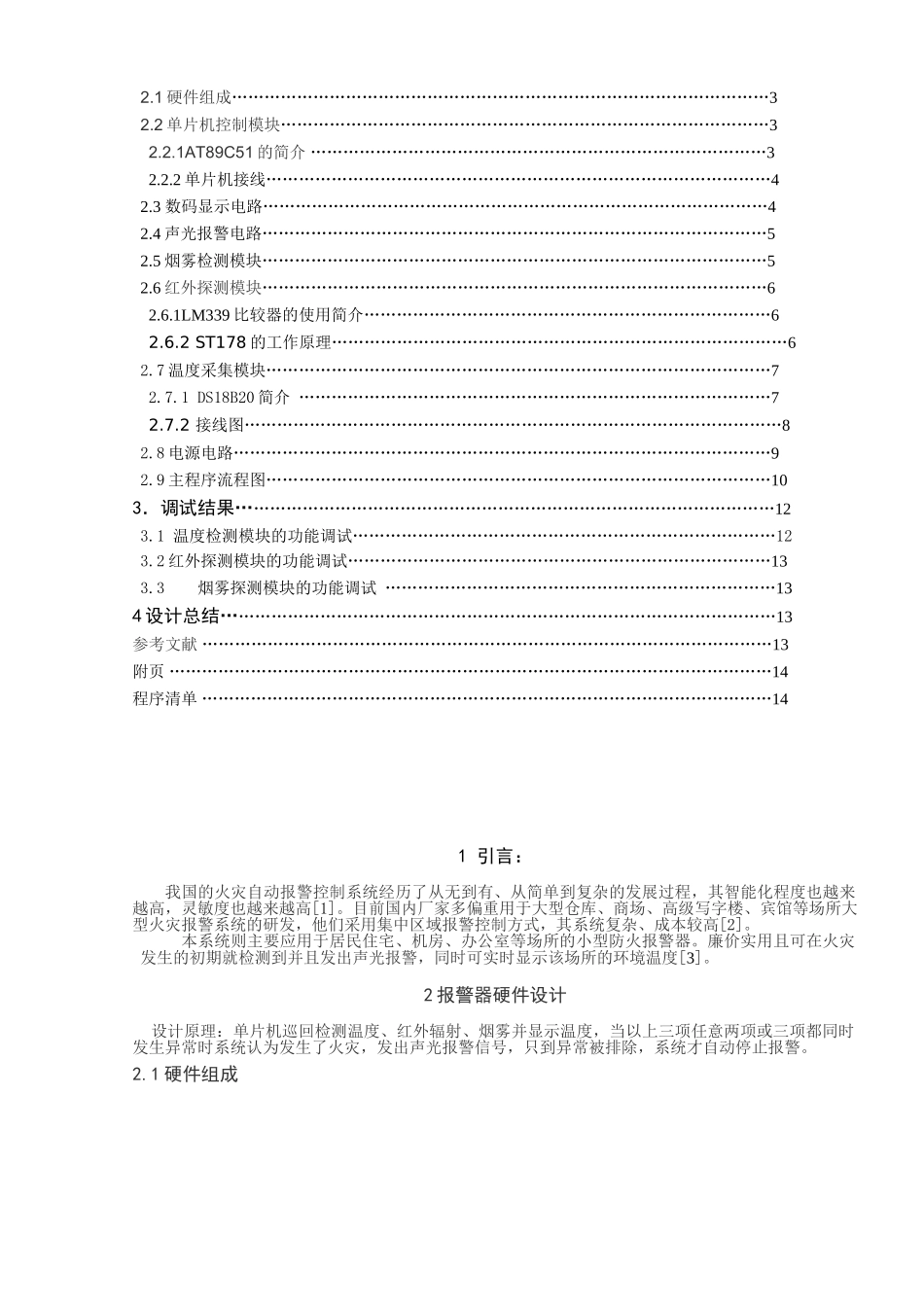

基于单片机的综合火灾报警系统[1]_第2页
2/18

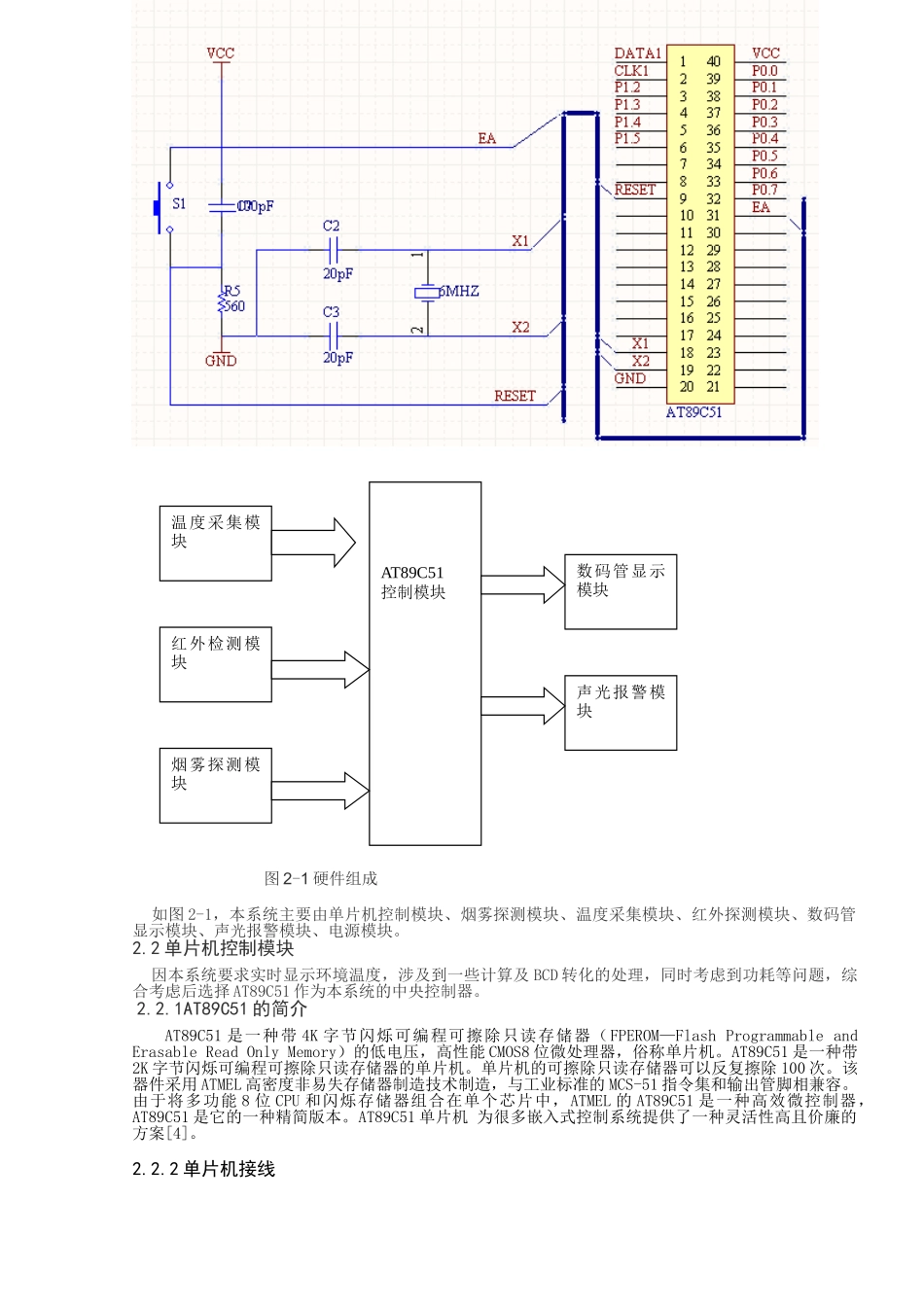

基于单片机的综合火灾报警系统[1]_第3页
3/18
基于单片机的综合火灾报警系统学院:物理与机电工程学院专业:电子信息工程学号:200402124姓名:刘振贵指导老师:张士钱摘要:本系统采用AT89C51作为控制器,选用温度传感器DS18B20、烟雾传感器、红外敏感元件ST178P作为火灾探测的敏感元件,采用声光报警的方式,设计出可以应用于办公室、教室、家庭房屋等场所的简单实用的火灾探测报警器。单片机巡回检测温度、红外辐射、烟雾并显示温度,当以上任一项发生异常时系统判断具体是哪项异常,再发出相应的声光报警信号,只到异常被排除,系统自动停止报警关键字:单片机、DS18B20、ST178P、火灾报警目录摘要………………………………………………………………………………………………11引言………………………………………………………………………………………………32报警器硬件设计………………………………………………………………………………32.1硬件组成………………………………………………………………………………………32.2单片机控制模块………………………………………………………………………………32.2.1AT89C51的简介…………………………………………………………………………32.2.2单片机接线…………………………………………………………………………………42.3数码显示电路…………………………………………………………………………………42.4声光报警电路…………………………………………………………………………………52.5烟雾检测模块…………………………………………………………………………………52.6红外探测模块…………………………………………………………………………………62.6.1LM339比较器的使用简介…………………………………………………………………62.6.2ST178的工作原理…………………………………………………………………………62.7温度采集模块…………………………………………………………………………………72.7.1DS18B20简介……………………………………………………………………………72.7.2接线图………………………………………………………………………………………82.8电源电路………………………………………………………………………………………92.9主程序流程图…………………………………………………………………………………103.调试结果………………………………………………………………………………………123.1温度检测模块的功能调试……………………………………………………………………123.2红外探测模块的功能调试……………………………………………………………………133.3烟雾探测模块的功能调试………………………………………………………………134设计总结…………………………………………………………………………………………13参考文献……………………………………………………………………………………………13附页…………………………………………………………………………………………………14程序清单……………………………………………………………………………………………141引言:我国的火灾自动报警控制系统经历了从无到有、从简单到复杂的发展过程,其智能化程度也越来越高,灵敏度也越来越高[1]。目前国内厂家多偏重用于大型仓库、商场、高级写字楼、宾馆等场所大型火灾报警系统的研发,他们采用集中区域报警控制方式,其系统复杂、成本较高[2]。本系统则主要应用于居民住宅、机房、办公室等场所的小型防火报警器。廉价实用且可在火灾发生的初期就检测到并且发出声光报警,同时可实时显示该场所的环境温度[3]。2报警器硬件设计设计原理:单片机巡回检测温度、红外辐射、烟雾并显示温度,当以上三项任意两项或三项都同时发生异常时系统认为发生了火灾,发出声光报警信号,只到异常被排除,系统才自动停止报警。2.1硬件组成图2-1硬件组成如图2-1,本系统主要由单片机控制模块、烟雾探测模块、温度采集模块、红外探测模块、数码管显示模块、声光报警模块、电源模块。2.2单片机控制模块因本系统要求实时显示环境温度,涉及到一...
