电力拖动教学大纲VIP免费

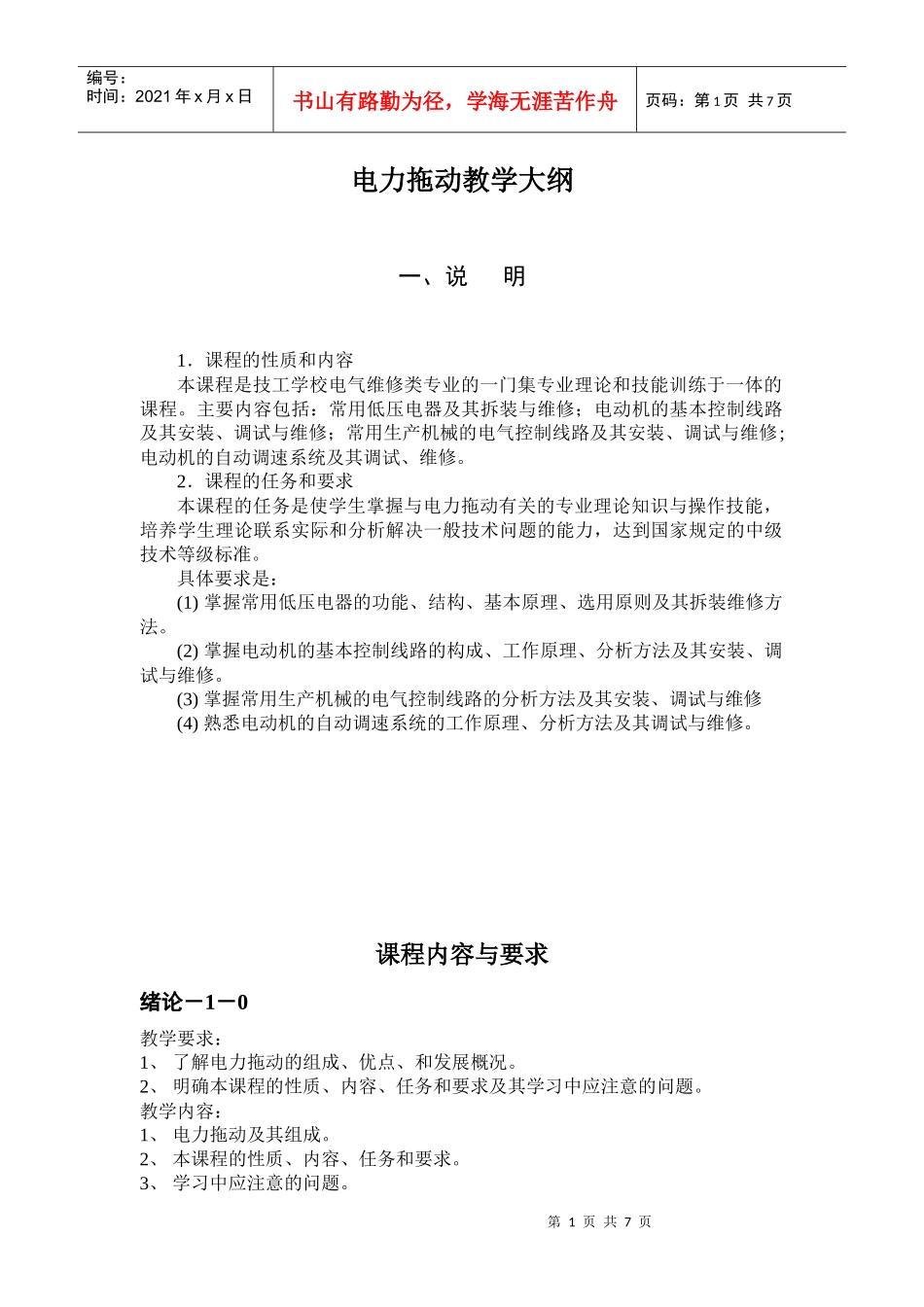

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电力拖动教学大纲一、说明1．课程的性质和内容本课程是技工学校电气维修类专业的一门集专业理论和技能训练于一体的课程。主要内容包括：常用低压电器及其拆装与维修；电动机的基本控制线路及其安装、调试与维修；常用生产机械的电气控制线路及其安装、调试与维修;电动机的自动调速系统及其调试、维修。2．课程的任务和要求本课程的任务是使学生掌握与电力拖动有关的专业理论知识与操作技能，培养学生理论联系实际和分析解决一般技术问题的能力，达到国家规定的中级技术等级标准。具体要求是：(1)掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法。(2)掌握电动机的基本控制线路的构成、工作原理、分析方法及其安装、调试与维修。(3)掌握常用生产机械的电气控制线路的分析方法及其安装、调试与维修(4)熟悉电动机的自动调速系统的工作原理、分析方法及其调试与维修。课程内容与要求绪论－1－0教学要求：1、了解电力拖动的组成、优点、和发展概况。2、明确本课程的性质、内容、任务和要求及其学习中应注意的问题。教学内容：1、电力拖动及其组成。2、本课程的性质、内容、任务和要求。3、学习中应注意的问题。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页第一单元常用低压电器及其拆装与维修教学要求：1、了解常用低压电器的种类、型号组成形式。2、熟悉常用低压电器的功能、结构及原理。3、掌握常用低压电器的选用和拆装维修方法。4、常用低压电器的图形符号和文字符号。教学内容：概述－1－0一、低压电器的分类、产品标准和常用术语二、低压电器型号组成形式课题一低压开关－2－2一、刀开关二、组合开关三、低压断路器课题二熔断器－2－2课题三主令电器－2－2一、按钮二、位置开关三、万能转换开关四、主令控制器课题四接触器－4－4一、交流接触器－2二、直流接触器－1.5三、常见接触器简介－0.5课题五继电器－6－4一、热继电器－1二、时间继电器－1三、中间继电器－1四、电流继电器－0.5五、电压继电器－0.5六、速度继电器－0.5七、压力继电器－0.5八、固态继电器－0.5九、功率继电器－0.5课题六其他常用低压电器－2－2一、电磁铁－0.66二、凸轮控制器－0.66三、频敏变阻器－0.66第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页第二单元电动机的基本控制线路及其安装、调试与维修教学要求：1、了解电气控制线路电路图、布置图、接线图的特点，并掌握绘制、识读的原则。掌握电动机基本控制线路的安装布骤。2、掌握三相异步电动机的启动、正反转、制动和调速控制线路的构成、工作原理及其安装、调试与维修。3、掌握位置控制、自动循环控制、顺序控制、多地控制等典型控制线路的构成、工作原理及其安装、调试与维修。4、掌握绕线式异步电动机控制线路的构成、工作原理及其安装、调试与维修。5、熟悉直流电动机、同步电动机的各种控制线路构成、工作原理及其安装、调试与维修。6、掌握电动机的各种控制、保护及选择方法。教学内容：课题一电动机进步控制线路图的绘制及线路安装步骤－2－0一、绘制、识读电器控制线路图的原则二、电动机基本控制线路的安装步骤课题二三相异步电动机的正转控制线路－4－18一、点动正转控制线路――4二、手动正转控制线路――2三、接触器自锁正转控制线路――6四、具有过载保护的接触器自锁正转控制线路――2五、连续与点动混合正转控制线路――4课题三三相异步电动机的正反转控制线路－4－16一、倒顺开关正反转控制线路――2二、接触器联锁正反转控制线路――4三、按钮联锁正反转控制线路――4四、按钮、接触器双重联锁正反转控制线路――6课题四位置控制与自动循环控制线路－4－12一、位置控制线路――6二、自动循环控制线路――6课题五顺序控制与多地控制线路－4－10一、顺序控制线路――5二、多地控制线路――5课题六三相异步电动机降压启动控制线路－8－30一、定子绕组串电阻降压启动控制线路－2－8二、自耦变压器降压启动控制线路－2－8三、Y－...
