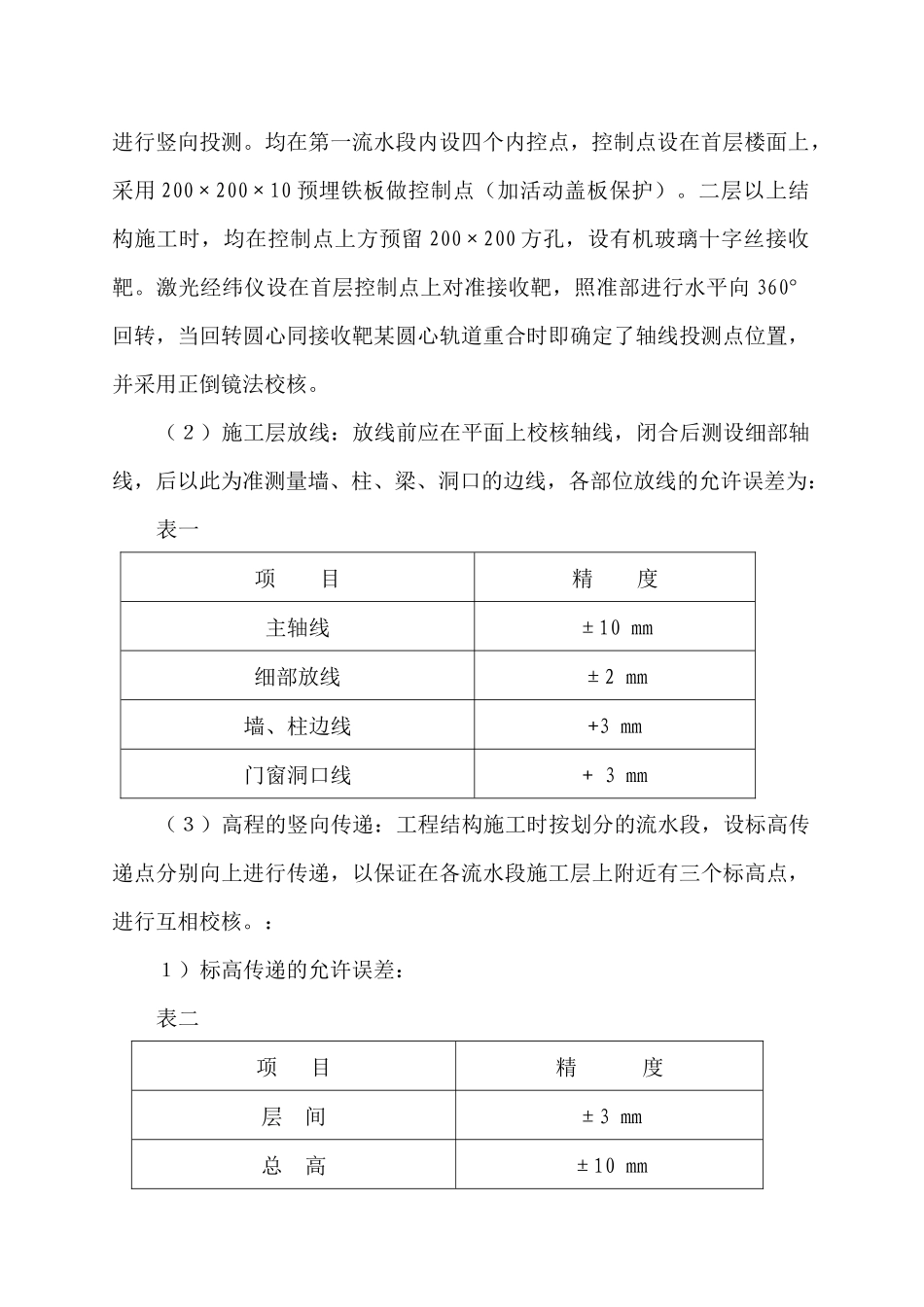

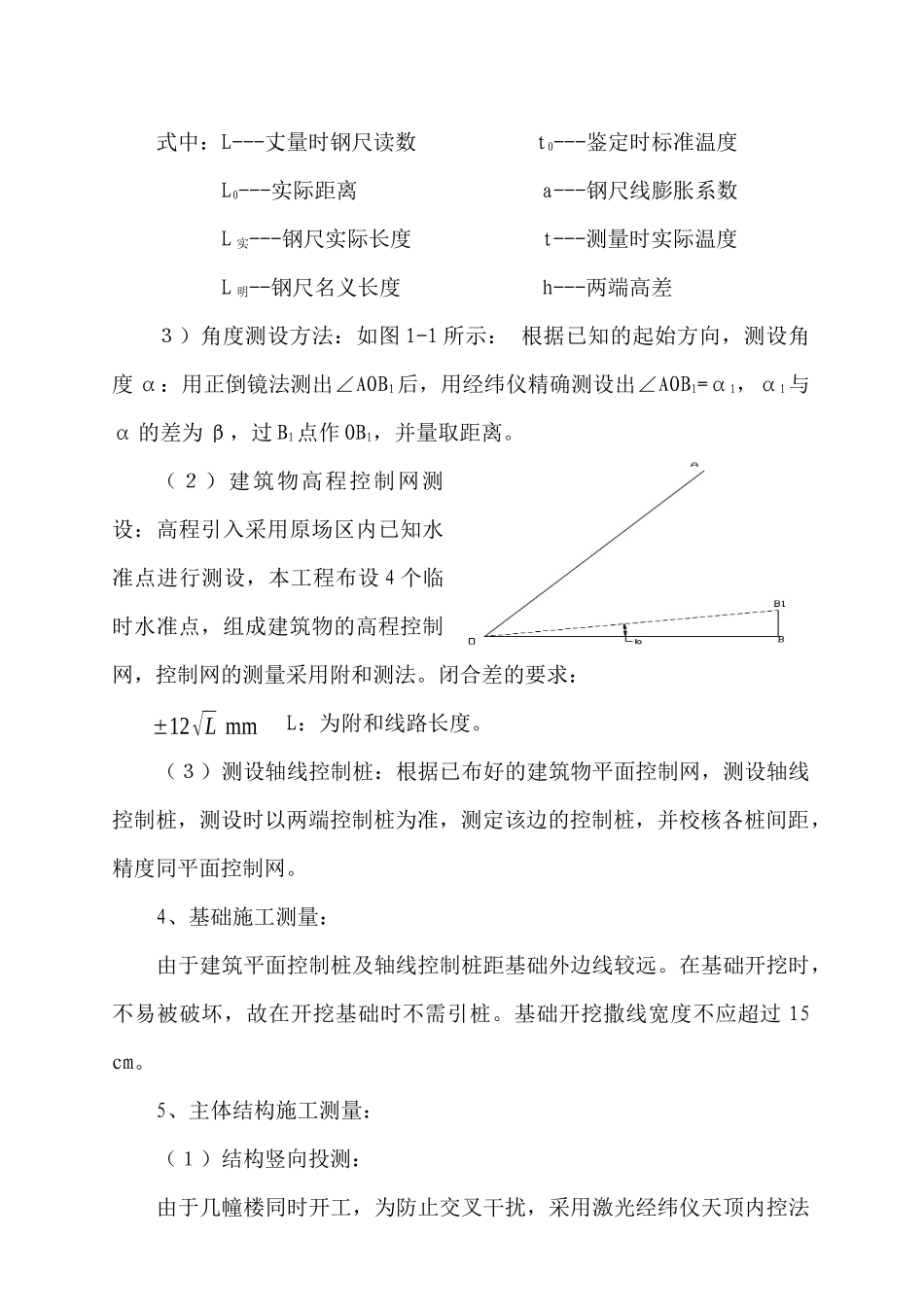

（一）施工测量１、施工测量的准备工作：（１）了解工程的总体布局、定位及标高情况。（２）对照总图,现场勘察,校测建筑用地红线桩点、坐标、高程与相邻建筑物的关系。（３）确定放线精度。（４）测量设备、仪器确保在有效期内。２、场区平面控制网：按设计图纸上坐标控制点进行场区建筑方格网测设，并对建筑方格网轴线交点的角度及轴线距离进行测定。3、建筑定位放线：（１）建筑物平面控制网的测设：建筑物平面控制网的定位依据为各建筑物在场区平面控制网中的相对位置。１）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为±12"，边长相对误差为1/15000。２）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：（考虑采用标准拉力，则拉力改正数不计）L=L0−ΔL长−ΔL误−ΔL高−ΔL拉¿L0−L实−L明L实−α(t−t0)L0+h22L0式中：L---丈量时钢尺读数t0---鉴定时标准温度L0---实际距离a---钢尺线膨胀系数L实---钢尺实际长度t---测量时实际温度L明--钢尺名义长度h---两端高差３）角度测设方法：如图1-1所示：根据已知的起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪精确测设出∠AOB1=α1，α1与α的差为β，过B1点作OB1，并量取距离。（２）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求：L：为附和线路长度。（３）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。4、基础施工测量：由于建筑平面控制桩及轴线控制桩距基础外边线较远。在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15cm。5、主体结构施工测量：（１）结构竖向投测：由于几幢楼同时开工，为防止交叉干扰，采用激光经纬仪天顶内控法±12√Lmm进行竖向投测。均在第一流水段内设四个内控点，控制点设在首层楼面上，采用200×200×10预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留200×200方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向360°回转，当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置，并采用正倒镜法校核。（２）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙、柱、梁、洞口的边线，各部位放线的允许误差为：表一项目精度主轴线±10mm细部放线±2mm墙、柱边线+3mm门窗洞口线+3mm（３）高程的竖向传递：工程结构施工时按划分的流水段，设标高传递点分别向上进行传递，以保证在各流水段施工层上附近有三个标高点，进行互相校核。：１）标高传递的允许误差：表二项目精度层间±3mm总高±10mm２）各传递点的起始标高线为+1.00m，应由附近的二个临时水准点确定。标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差进行上一层的调整，以防止层间误差的积累而引起总误差超限。３）施工层抄平前，应校核下层传递上的三个标高点，校差小于3mm时，取平均点引测水平线；抄平时将水准仪放在测点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为±3mm。（４）钢筋混凝土墙体施工测量：墙钢筋绑扎完毕后，在竖向主筋上测设标高点，用油漆标注，作为支模和浇筑混凝土的依据。测法和误差应符合上述施工层抄平的规定。6、装修工程施工测量：（１）地面工程的施工测量：１）标高的传递方式采用在楼梯间和窗口处进行传递。如图示：２）测设50cm水平控制线：50cm水平控制线的测设允许误差应符合测表1的要求。室内的50cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1mm。防止误差扩大。测表1:项目精度要求水平线（室内、室外）1每3m两端高差小于±1mm。2同一条水平线的标高允许误差为±3mm。铅垂线室内经...
