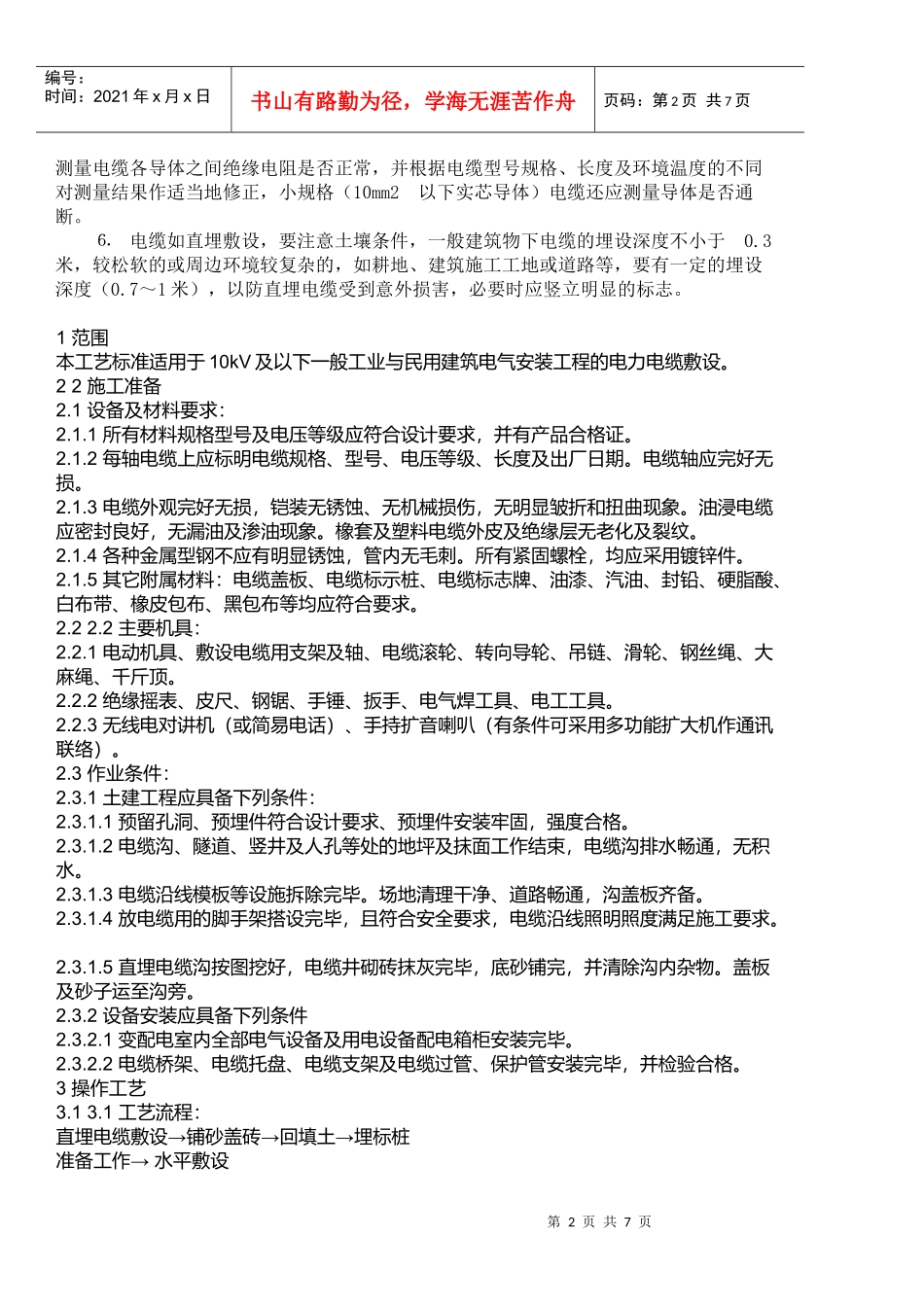

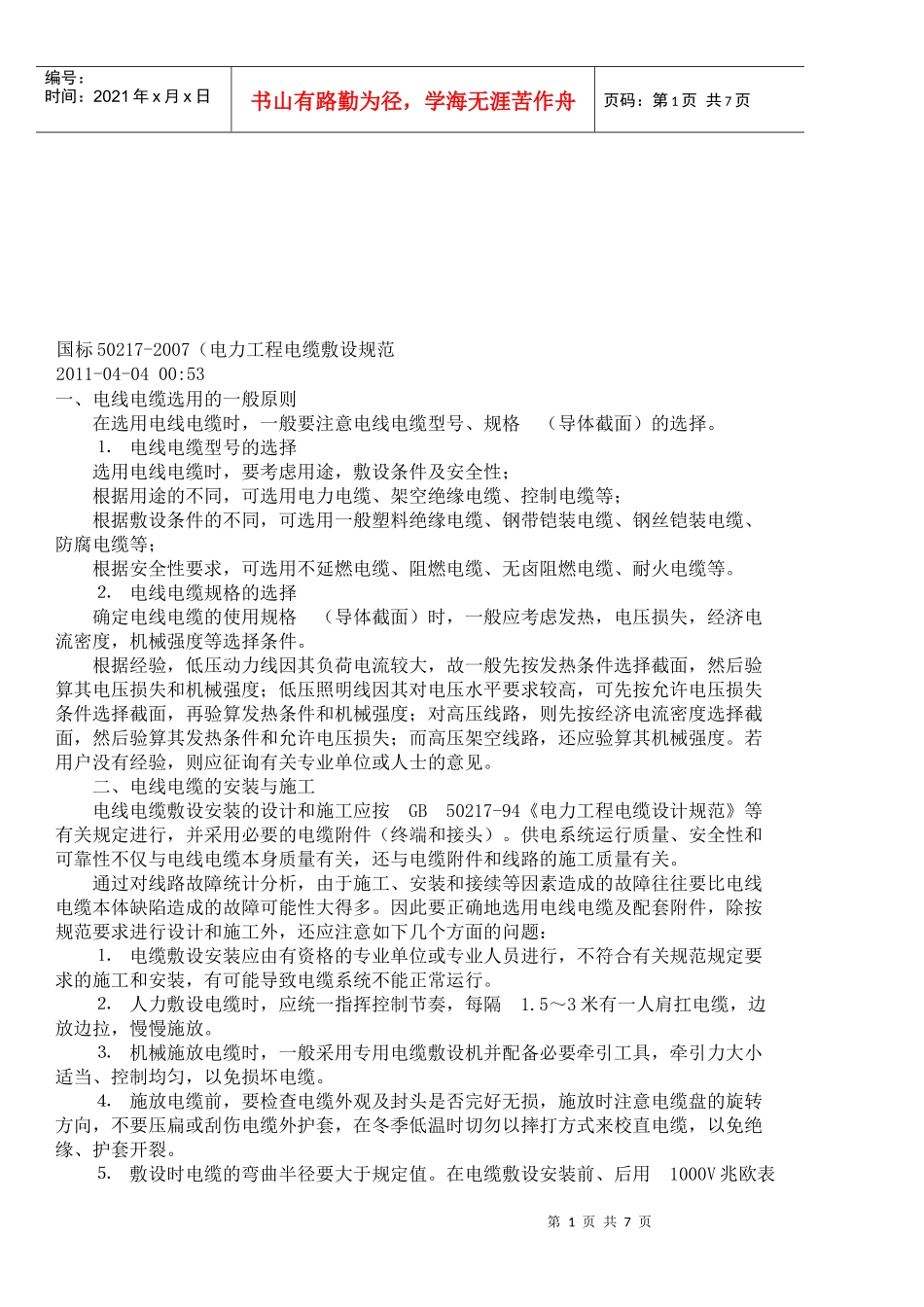

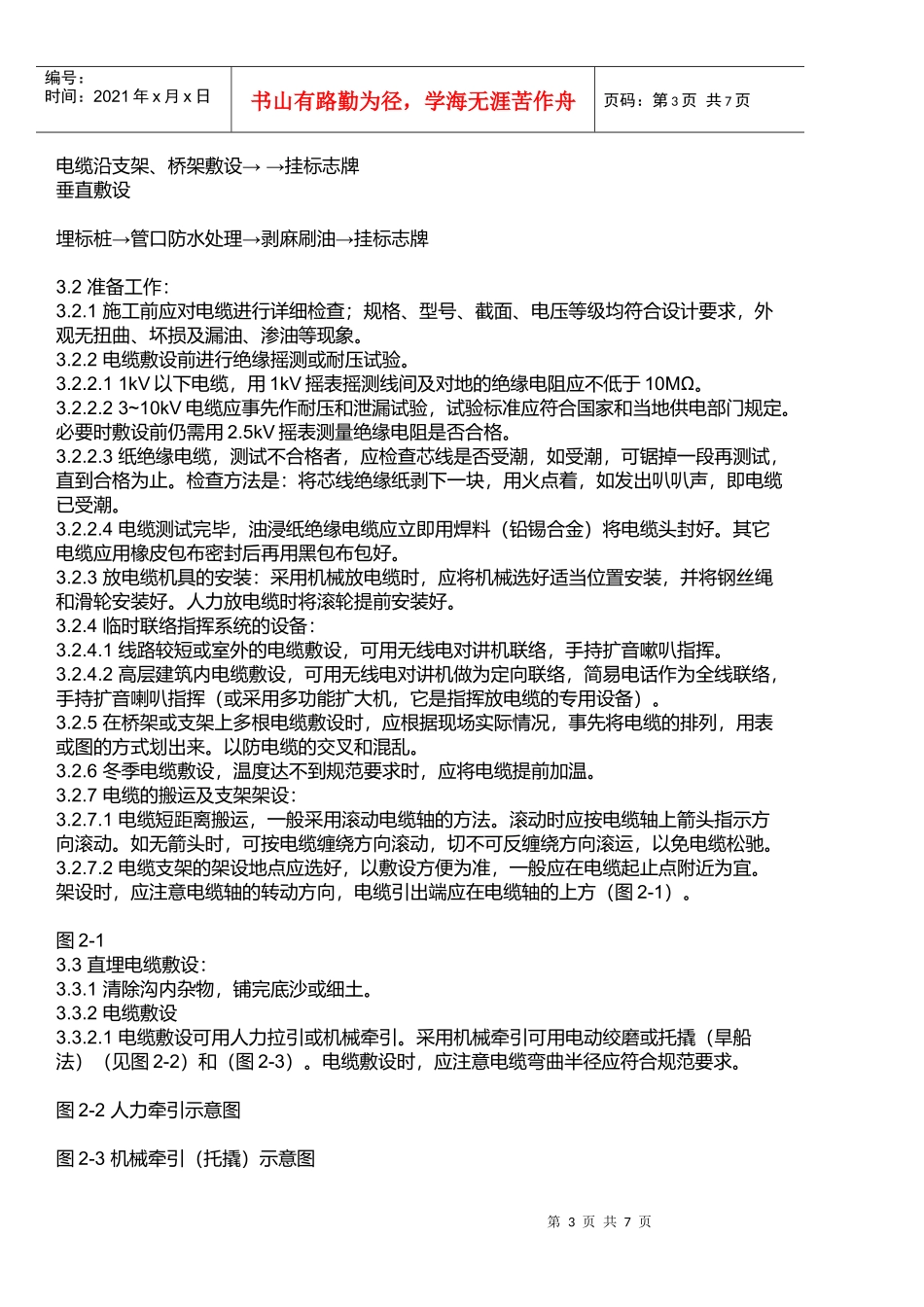

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页国标50217-2007（电力工程电缆敷设规范2011-04-0400:53一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。二、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按GB50217-94《电力工程电缆设计规范》等有关规定进行，并采用必要的电缆附件（终端和接头）。供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关，还与电缆附件和线路的施工质量有关。通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。⒉人力敷设电缆时，应统一指挥控制节奏，每隔1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。⒊机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。⒋施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。⒌敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用1000V兆欧表第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2以下实芯导体）电缆还应测量导体是否通断。⒍电缆如直埋敷设，要注意土壤条件，一般建筑物下电缆的埋设深度不小于0.3米，较松软的或周边环境较复杂的，如耕地、建筑施工工地或道路等，要有一定的埋设深度（0.7～1米），以防直埋电缆受到意外损害，必要时应竖立明显的标志。1范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。22施工准备2.1设备及材料要求：2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。2.22.2主要机具：2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。2.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。2.3作业条件：2.3.1土建工程应具备下列条件：2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢...
