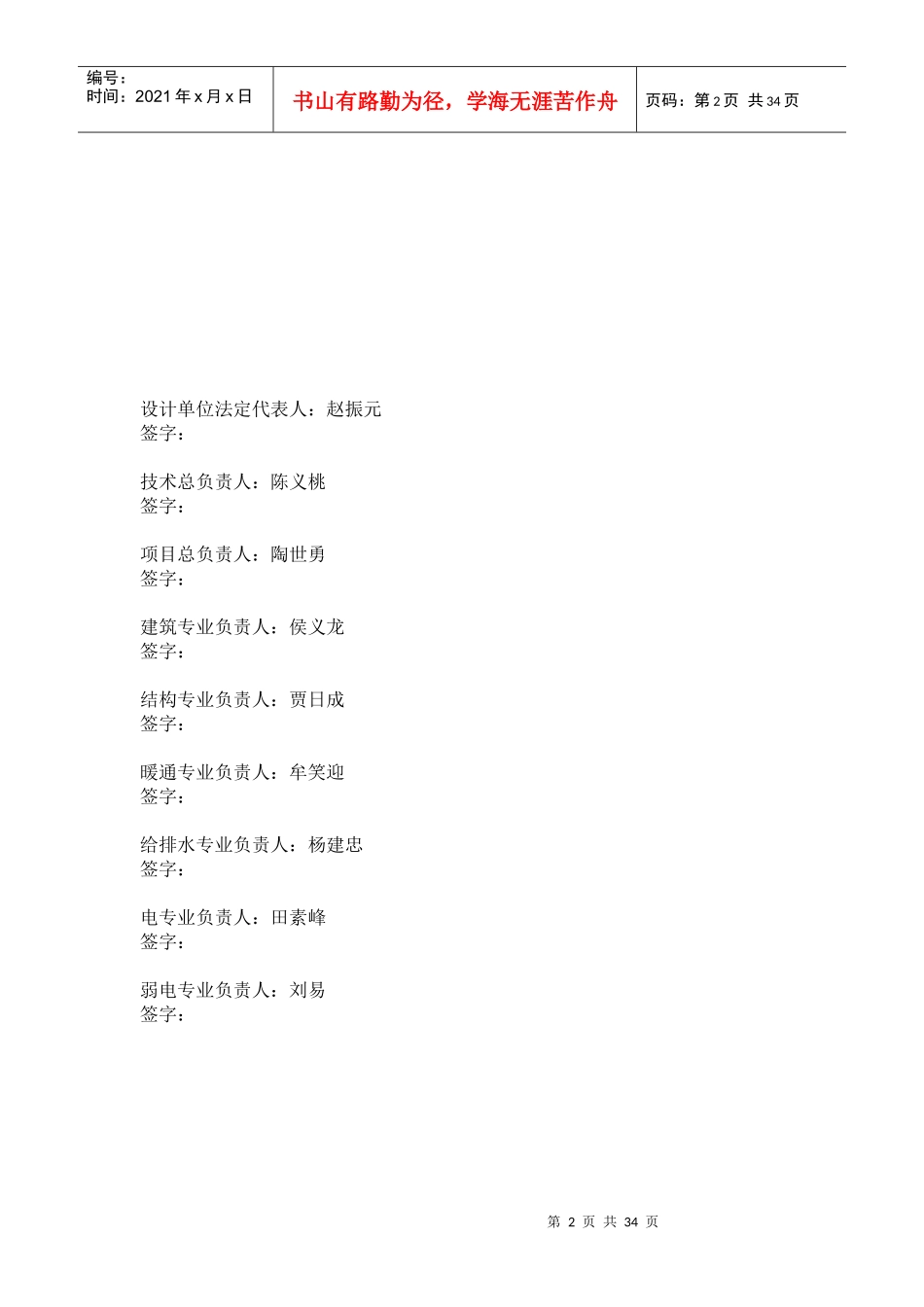

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目消防设计专篇设计单位：信息产业电子第十一设计研究院科技工程股份有限公司2011-9-1第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页设计单位法定代表人：赵振元签字：技术总负责人：陈义桃签字：项目总负责人：陶世勇签字：建筑专业负责人：侯义龙签字：结构专业负责人：贾日成签字：暖通专业负责人：牟笑迎签字：给排水专业负责人：杨建忠签字：电专业负责人：田素峰签字：弱电专业负责人：刘易签字：第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页一、工程设计依据1.GB50016-2006《建筑设计防火规范》（2006年版）2.GB50140-2005《建筑灭火器配置设计规范》3.GB50084-2001（2005年版）自动喷水灭火系统设计规范4.GB50116-98火灾自动报警系统设计规范(1998版)5.GB50019-2003采暖通风与空气调剂设计规范(2004版)二、建设规模和设计范围。绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目位于开发区世纪十八路以北和桥十路以东，交通便利。本项目用地总面积为161112.92平方米，新建总建筑面积82425.37平方米。原有已建总建筑面积为35830.73平方米。8号建筑-2号生产厂房各专业设计说明一、建筑建筑设计说明1设计依据：1.1呼和浩特国土局提供的宗地红线图1.2工艺，结构，给排水，通风空调，气体动力，电气，通信信息等专业对建筑的要求。1.3国家及内蒙古自治区现行的有关设计规范，标准及规程和规定。2工程概况：2.1绿色可再生能源太阳能电池用硅单晶材料产业化工程二期项目位于开发区世纪十八路以北和桥十路以东，交通便利。本项目用地总面积为161112.92平第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页方米，新建总建筑面积82425.37平方米。原有已建总建筑面积为35830.73平方米。全厂经济指标详总平面图。2.2其中2号生产厂房合理使用年限为50年，抗震设防烈度为八度。本工程屋面防水等级为Ⅱ级。建筑类别为多层工业建筑。建筑占地面积为25700.99平方米，建筑面积为50761.50平方米。火灾危险类别为丁类。建筑耐火等级为二级。结构类型为钢筋混凝土框架结构。建筑高度为19.8米。3设计标高：设计标高±0.00相当于绝对标高1051.60米（呼和浩特市高程系）。4墙体：本工程的建筑采用以下墙体材料：4.1办公区金属外挂幕墙系统金属夹芯板外墙系统，包括金属夹芯板和钢支撑系统，组合厚为260mm，采用50厚岩棉芯板夹芯板，其导热系数≤0.028w045w/m.k。芯材应符合GB/T11835-1998的规定，供应商需要确保墙体在稳固，密闭，保温，防水及防火等方面达到国家规范要求。保证在正常使用环境下，15年内产品表面不发生龟裂，粉化或者脱落。并保证在正常使用环境中，至少20年内产品不因锈蚀而渗漏。外墙板必须具备国家风压实验室的实验报告，并且出具原厂出厂合格证，钢板材料的材质证明。所有配件必须和围护系统相当。墙板的支撑系统（包括檩条，抗风柱）的跨度，间距，规格等必须由专业供应商负责设计和计算，满足国家有关规定。外墙燃烧性能和耐火时限，根据《建筑设计防火规范》GB50016-2006第3.2.5条规定。金属外板基板为镀铝锌板，表面涂层为硅改聚脂涂层.寿命参考值为15年到20年。钢支撑系统的表明涂层为镀锌4.2砌体材料：本工程中使用的砌体材料主要为：4.2.1200厚空心混凝土砌块，耐火极限为2.25小时。4.2.2300厚空心混凝土砌块，耐火极限为4小时。4.2.3150厚空心混凝土砌块,耐火极限为2小时。4.2.4300厚实心混凝土砌块,耐火极限为4小时。砌体材料设计要求及构造须满足SJG13-2004《非承重砌块墙设计规范》。4.3轻钢龙骨石膏板内墙系统轻钢龙骨石膏板内墙的耐火时限必须满足图纸中对墙体耐火时限的要求，同时墙体的隔声满足《建筑隔声测量规范》化GBJ75-84和其他有关的有求。图中隔墙定位未注明者位于轴线上，墙体定位尺寸除注明外均指墙厚中心。4.4玻璃幕墙和玻璃外窗系统采用8mm钢...
