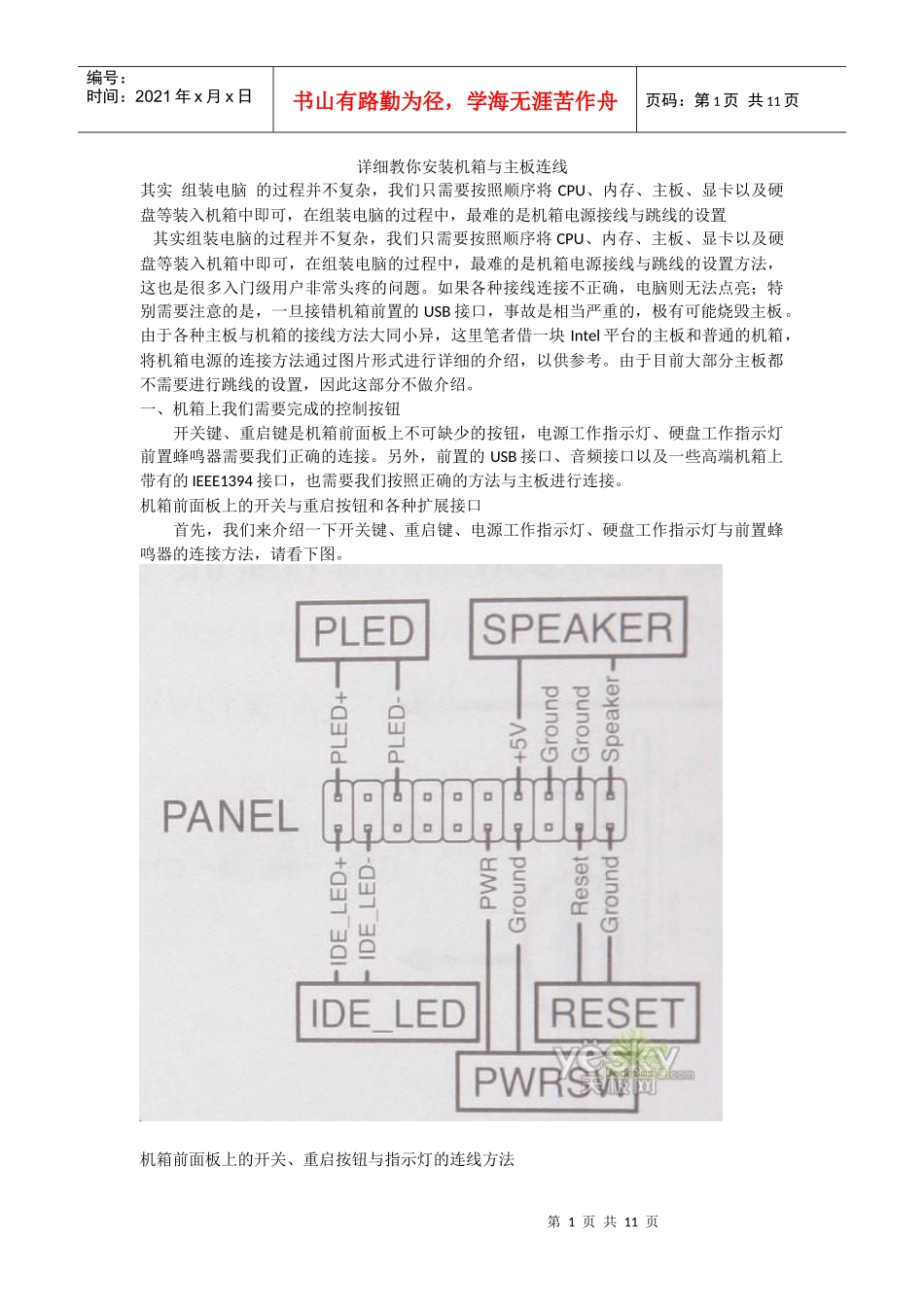

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页详细教你安装机箱与主板连线其实组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置其实组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯前置蜂鸣器需要我们正确的连接。另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。机箱前面板上的开关、重启按钮与指示灯的连线方法第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。这是机箱上提供了插头上图为机箱是提供的三种接头。其中HDDLED是硬盘指示灯，对应主板上的IDE_LED；POWERSW是电源开关，对应主板上的PWRSW；RESETSW是重启开关，对应主板上的RESET。除了HDDLED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页前置蜂鸣器插头机箱上的前置蜂鸣器插头，用SPEAKER进行了标识，红色表示“+”相位，黑色为“－”相位，对应主板上的SPEAKER。主板上的开关、重启、电源工作指示灯、硬盘指示灯插针上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标识的相当清楚，与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按钮。二、慎重：机箱前置USB连接方法第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页机箱前置USB接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB接口时一定要细心。图1：这是一些低端主板上的前置USB插针，这些插针的周围没有设计保护槽图2：这是一些中高端主板上的前置USB插针，有保护槽在低端与中高端的主板上，USB插针虽然位置与外观有所不同，但插针数量与排列是完全相同的，我们只要掌握正确的连接方法，即可以搞定一切主板与机箱。另外，不同机箱的USB插头也不相同，一...
