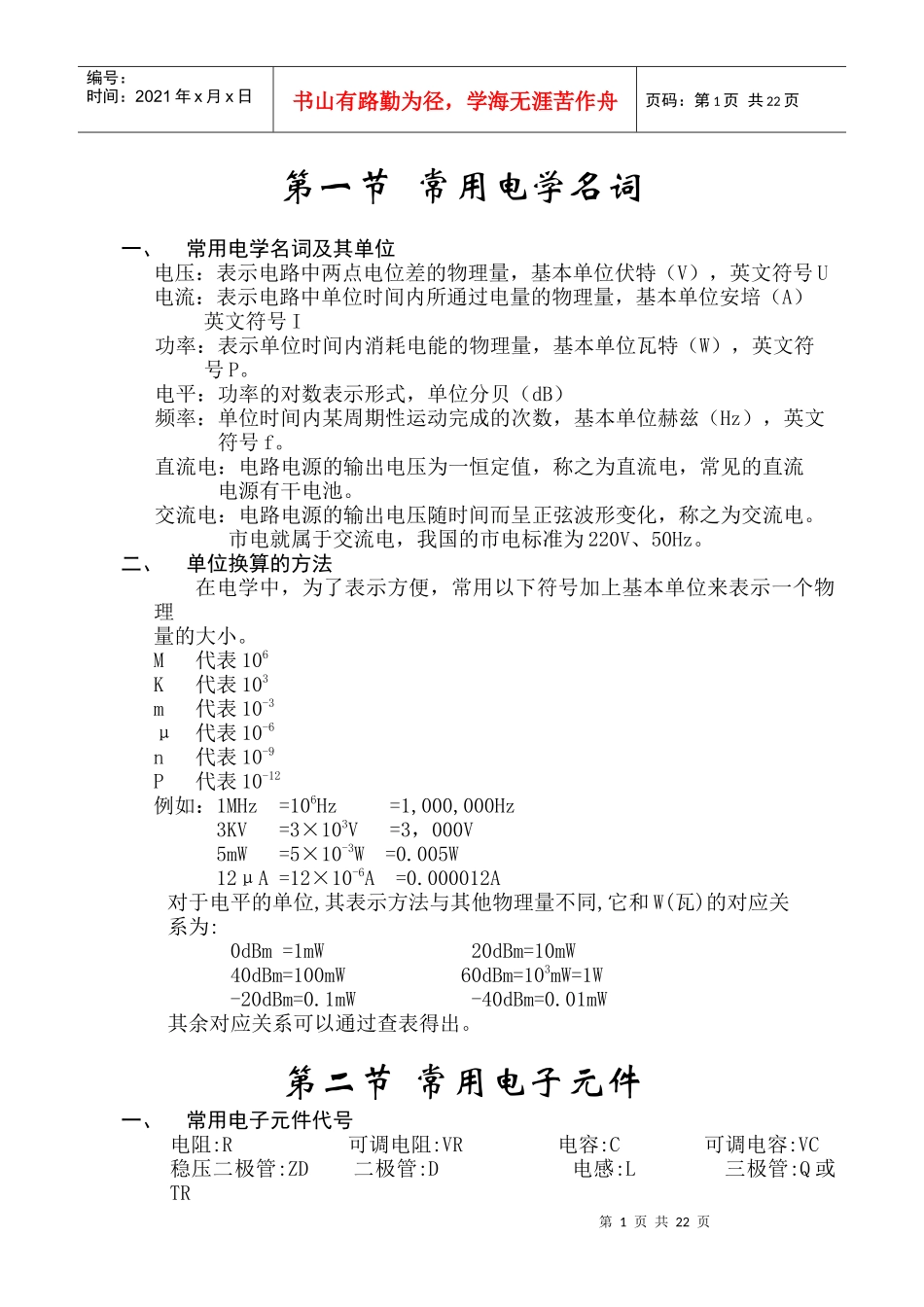

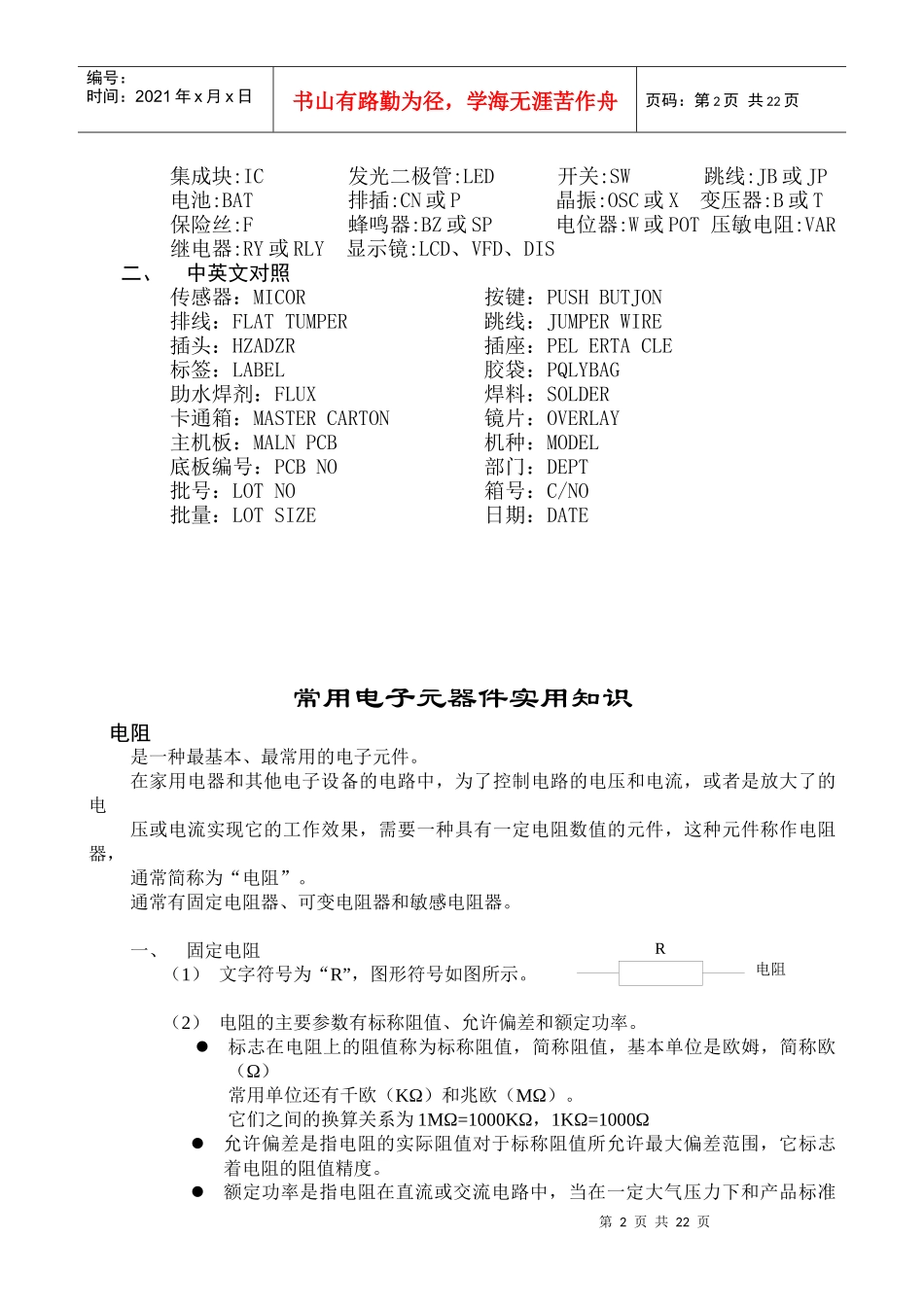

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第一节常用电学名词一、常用电学名词及其单位电压：表示电路中两点电位差的物理量，基本单位伏特（V），英文符号U电流：表示电路中单位时间内所通过电量的物理量，基本单位安培（A）英文符号I功率：表示单位时间内消耗电能的物理量，基本单位瓦特（W），英文符号P。电平：功率的对数表示形式，单位分贝（dB）频率：单位时间内某周期性运动完成的次数，基本单位赫兹（Hz），英文符号f。直流电：电路电源的输出电压为一恒定值，称之为直流电，常见的直流电源有干电池。交流电：电路电源的输出电压随时间而呈正弦波形变化，称之为交流电。市电就属于交流电，我国的市电标准为220V、50Hz。二、单位换算的方法在电学中，为了表示方便，常用以下符号加上基本单位来表示一个物理量的大小。M代表106K代表103m代表10-3μ代表10-6n代表10-9P代表10-12例如：1MHz=106Hz=1,000,000Hz3KV=3×103V=3，000V5mW=5×10-3W=0.005W12μA=12×10-6A=0.000012A对于电平的单位,其表示方法与其他物理量不同,它和W(瓦)的对应关系为:0dBm=1mW20dBm=10mW40dBm=100mW60dBm=103mW=1W-20dBm=0.1mW-40dBm=0.01mW其余对应关系可以通过查表得出。第二节常用电子元件一、常用电子元件代号电阻:R可调电阻:VR电容:C可调电容:VC稳压二极管:ZD二极管:D电感:L三极管:Q或TR第2页共22页第1页共22页R电阻编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页集成块:IC发光二极管:LED开关:SW跳线:JB或JP电池:BAT排插:CN或P晶振:OSC或X变压器:B或T保险丝:F蜂鸣器:BZ或SP电位器:W或POT压敏电阻:VAR继电器:RY或RLY显示镜:LCD、VFD、DIS二、中英文对照传感器：MICOR按键：PUSHBUTJON排线：FLATTUMPER跳线：JUMPERWIRE插头：HZADZR插座：PELERTACLE标签：LABEL胶袋：PQLYBAG助水焊剂：FLUX焊料：SOLDER卡通箱：MASTERCARTON镜片：OVERLAY主机板：MALNPCB机种：MODEL底板编号：PCBNO部门：DEPT批号：LOTNO箱号：C/NO批量：LOTSIZE日期：DATE常用电子元器件实用知识电阻是一种最基本、最常用的电子元件。在家用电器和其他电子设备的电路中，为了控制电路的电压和电流，或者是放大了的电压或电流实现它的工作效果，需要一种具有一定电阻数值的元件，这种元件称作电阻器，通常简称为“电阻”。通常有固定电阻器、可变电阻器和敏感电阻器。一、固定电阻（1）文字符号为“R”，图形符号如图所示。（2）电阻的主要参数有标称阻值、允许偏差和额定功率。标志在电阻上的阻值称为标称阻值，简称阻值，基本单位是欧姆，简称欧（Ω）常用单位还有千欧（KΩ）和兆欧（MΩ）。它们之间的换算关系为1MΩ=1000KΩ，1KΩ=1000Ω允许偏差是指电阻的实际阻值对于标称阻值所允许最大偏差范围，它标志着电阻的阻值精度。额定功率是指电阻在直流或交流电路中，当在一定大气压力下和产品标准第3页共22页第2页共22页①②③④有效数字倍乘数允许偏差编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页中规定的温度下，长期连续工作所允许承受的最大功率。在该功率限度下，电阻可以正常工作，超过额定功率，电阻可能被烧坏。额定功率的基本单位有瓦（W）。常见的有1/16W、1/4W、1/8W、1/2W、1W、2W等。（3）普通电阻阻值主要的标示方法有两种：直标法和色环法。直标法直接在电阻外表印上该电阻数值。如：色环法——是常用电阻阻值的标示方法在电阻上印有4或5道色环表示阻值。对于4环电阻，第1、2环表示两位有效数字，第3环表示倍数，第4环表示允许偏差。对于5环电阻，第1、2、3、环表示三位有效数字，第4环表示倍数，第5环表示允许偏差（一般情况下我们称5环电阻为精密电阻）。①②③④⑤有效数字倍乘数允许偏差色环一般采用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银12种颜色。表示电阻阻值为5.1Ω表示电阻阻值为5.1Ω表示电阻阻值为6.8KΩ表示电阻阻值为6.8KΩ第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页一般常用的是4环电阻，允许偏差为+5%，即第4...
