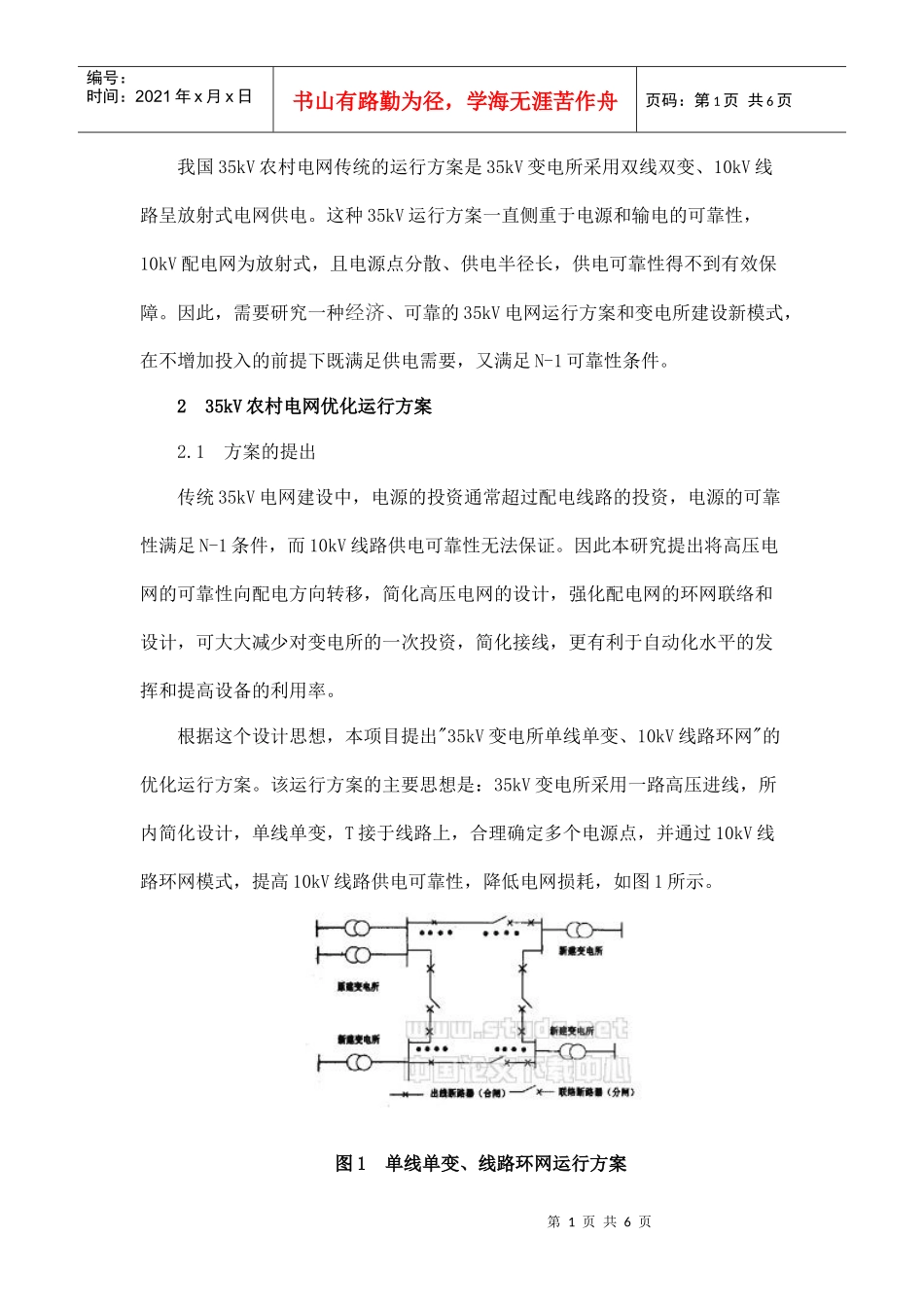

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页我国35kV农村电网传统的运行方案是35kV变电所采用双线双变、10kV线路呈放射式电网供电。这种35kV运行方案一直侧重于电源和输电的可靠性，10kV配电网为放射式，且电源点分散、供电半径长，供电可靠性得不到有效保障。因此，需要研究一种经济、可靠的35kV电网运行方案和变电所建设新模式，在不增加投入的前提下既满足供电需要，又满足N-1可靠性条件。235kV农村电网优化运行方案2.1方案的提出传统35kV电网建设中，电源的投资通常超过配电线路的投资，电源的可靠性满足N-1条件，而10kV线路供电可靠性无法保证。因此本研究提出将高压电网的可靠性向配电方向转移，简化高压电网的设计，强化配电网的环网联络和设计，可大大减少对变电所的一次投资，简化接线，更有利于自动化水平的发挥和提高设备的利用率。根据这个设计思想，本项目提出"35kV变电所单线单变、10kV线路环网"的优化运行方案。该运行方案的主要思想是：35kV变电所采用一路高压进线，所内简化设计，单线单变，T接于线路上，合理确定多个电源点，并通过10kV线路环网模式，提高10kV线路供电可靠性，降低电网损耗，如图1所示。图1单线单变、线路环网运行方案第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.2变电所部分35kV变电所均采用单线单变的线路-变压器单元的接线方式。这样不仅简化了35kV变电所的接线方式，而且减少了相关的进出线间隔的投资。2.310kV线路部分(1)集镇负荷相对集中，带有集镇负荷的线路可以相互"手拉手"形成双电源环网，可根据线路的长度和线路的负荷性质及可靠性要求，采取多分段方式。(2)村庄负荷分布较分散，对分散负荷采用辐射形线路供电，可根据负荷性质采用分段方式。(3)联络开关的位置遵循以下原则：①根据行政区分界条件，联络开关安装于两个相对独立的行政区的分界处，便于计量。②行政分界时，联络开关的安装应将重要负荷和其它负荷分开。2.4网络重构方案为保证10kV线路的供电可靠性，需要在各种故障下实现网络重构。在一侧电源故障、开关检修、母线故障时联络开关可合闸实现不间断供电，在线路永久故障时可减少停电范围。在网络的任意点的故障将不会影响对用户的供电可靠性。335kV变电所建设新模式的提出根据"35kV变电所单线单变、10kV线路环网"优化运行方案的设计思想，35kV变电所可以简化为T接在线路上的单线单变形式。简化接线后，使小型化第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页变电所的"工厂化"和"标准化"成为可能，据此，本文提出35kV变电所建设新模式。(1)简化35kV保护，采用熔断器和真空负荷开关实现保护和控制。(2)设备结构类型采用钢架式结构、单元化布置，单元化安装，维护方便。(3)10kV开关采用真空重合器，低压永磁操作机构，并配以保护、控制、监测一体化的综合自动化装置，便于检查、调试和维护。(4)采用模块式结构，各单元组装完毕后，整体安装构架，占地少，安装方便。(5)模块式结构，工厂化设施，现场拼装，建设周期短。4应用实例以江苏省丰县宋楼镇电网为试点，对"35kV变电所单线单变、10kV线路环网"优化运行方案进行理论分析，并进而论证了该优化运行方案的可行性。4.1优化方案丰县宋楼镇宋楼变电所设计为变电所35kV单线单变、10kV线路环网"优化运行方案应用于丰县宋楼镇电网，得到优化方案如图2所示。图2丰县宋楼镇电网优化方案第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页在负荷较集中的集镇地区形成3个手拉手环网。乡村地区依然采用辐射形线路。具体设计如下：(1)宋楼变电所和刘王楼变电所各架设主变1台，选用的是容量6300kVA全密封有载调压变压器。(2)两座变电所分别架设35kV进线1条；主变保护采用进口快速熔断器；35kV主进采用高压真空隔离负荷开关作为隔离和负荷电流的切合。(3)两座变电所均采用单母线接线方式各出3回出线相互联络，形成双电源供电模式。(4)简化接线，取消10kV母线侧隔离开关。由于目前是两个变电所来组...
