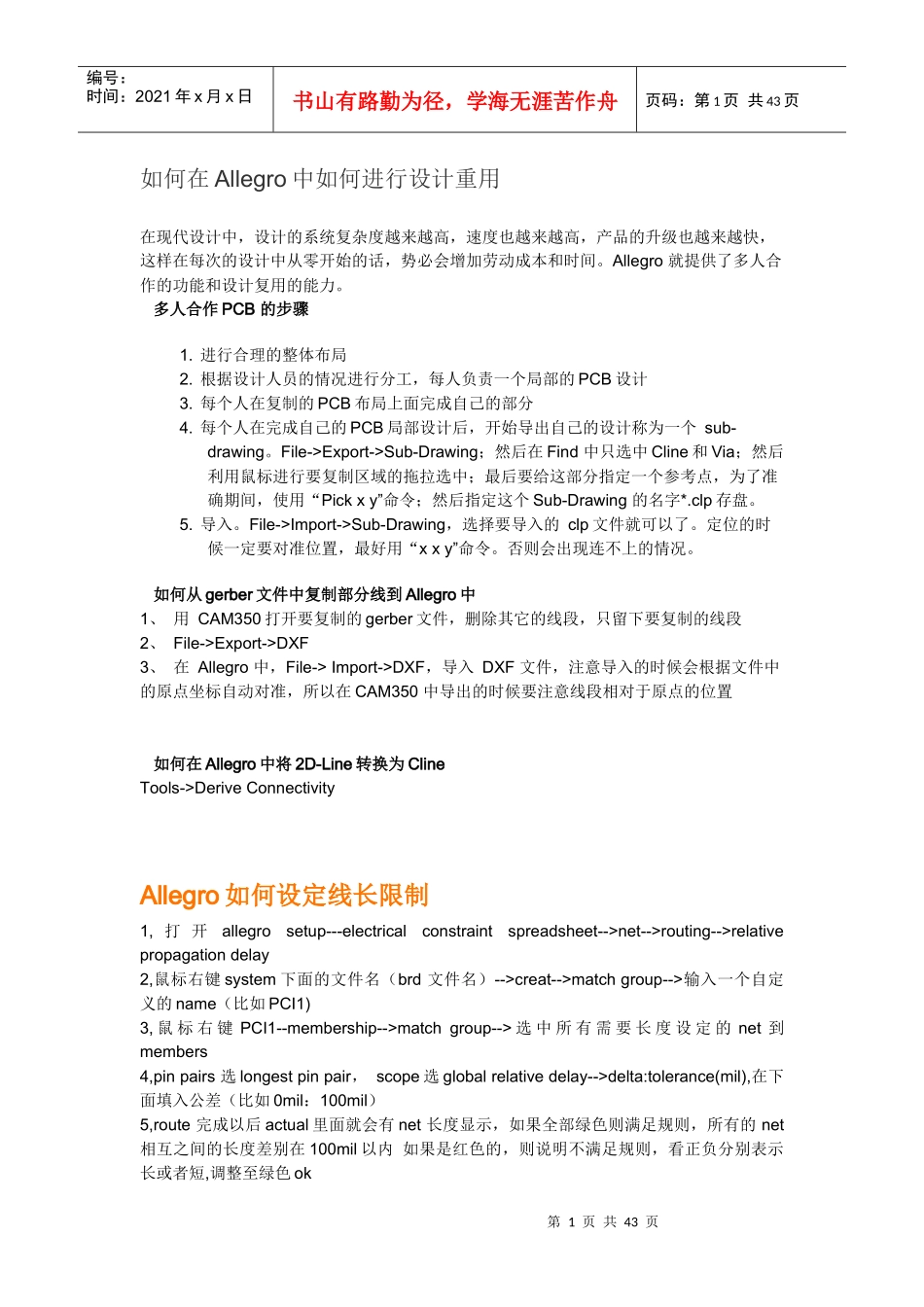

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页如何在Allegro中如何进行设计重用在现代设计中，设计的系统复杂度越来越高，速度也越来越高，产品的升级也越来越快，这样在每次的设计中从零开始的话，势必会增加劳动成本和时间。Allegro就提供了多人合作的功能和设计复用的能力。多人合作PCB的步骤1.进行合理的整体布局2.根据设计人员的情况进行分工，每人负责一个局部的PCB设计3.每个人在复制的PCB布局上面完成自己的部分4.每个人在完成自己的PCB局部设计后，开始导出自己的设计称为一个sub-drawing。File->Export->Sub-Drawing；然后在Find中只选中Cline和Via；然后利用鼠标进行要复制区域的拖拉选中；最后要给这部分指定一个参考点，为了准确期间，使用“Pickxy”命令；然后指定这个Sub-Drawing的名字*.clp存盘。5.导入。File->Import->Sub-Drawing，选择要导入的clp文件就可以了。定位的时候一定要对准位置，最好用“xxy”命令。否则会出现连不上的情况。如何从gerber文件中复制部分线到Allegro中1、用CAM350打开要复制的gerber文件，删除其它的线段，只留下要复制的线段2、File->Export->DXF3、在Allegro中，File->Import->DXF，导入DXF文件，注意导入的时候会根据文件中的原点坐标自动对准，所以在CAM350中导出的时候要注意线段相对于原点的位置如何在Allegro中将2D-Line转换为ClineTools->DeriveConnectivityAllegro如何设定线长限制1,打开allegrosetup---electricalconstraintspreadsheet-->net-->routing-->relativepropagationdelay2,鼠标右键system下面的文件名（brd文件名）-->creat-->matchgroup-->输入一个自定义的name（比如PCI1)3,鼠标右键PCI1--membership-->matchgroup-->选中所有需要长度设定的net到members4,pinpairs选longestpinpair，scope选globalrelativedelay-->delta:tolerance(mil),在下面填入公差（比如0mil：100mil）5,route完成以后actual里面就会有net长度显示，如果全部绿色则满足规则，所有的net相互之间的长度差别在100mil以内如果是红色的，则说明不满足规则，看正负分别表示长或者短,调整至绿色ok第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页电容在高速PCB设计中的应用探讨高速PCB设计电容的应用。电容是电路板上不可缺少的一个部分，并且起到了至关重要的作用，探讨它具备至关重要的价值。您在设计中是否有这样困惑：我要用什么样的电容?需要多少这样电容?要如何放置这样的电容?带着这些疑问我们走入我们的正题笫—部分、电容的分类电容在电路的设计中从应用上进行分类，可以将电容分为四类：1.AC耦合电容。主要用于GHz信号的交流耦合。2.退耦电容。主要用于保持滤除高速电路板的电源或地的噪声。3.有源或无源RC滤波或选频网络中用到的电容。4.模拟积分器和采样保持电路中用到的电容。图1电容器的四种应用类型在本文中我们将主要讨论第二大类退耦电容。电容从制造的材料和工艺进行分类，主要有以下不同形式的电容：1.NPO陶瓷电容器2.聚苯乙烯陶器电容器3.聚丙烯电容器4.聚四氟乙烯电容器5.MOS电容器6.聚碳酸酯电容器7.聚脂电容器8.单片陶瓷电容器第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页9.云母电容器10.铝电解电容器11.钽电解电容器在实际的设计中由于，价格、采购等各方面原因经常用的电容有：陶瓷电容、铝电解电容、钽电容。下面我们看看，各个电容的性能比较表：类型典型介质吸收优点缺点NPO陶瓷电容器吸收<0.1％外型尺寸小、价格便宜、稳定性好、电容值范围宽、销售商多、电感低通常很低，但又无法限制到很小的数值(10nF)聚苯乙烯陶器电容器0.001％～0.02％价格便宜、DA很低、电容值范围宽、稳定性好温度高于85℃，电容器受到损害、外形尺寸大、电感高聚丙烯电容器0.001％～0.02％价格便宜、DA很低、电容值范围宽温度高于+105℃，电容器受到损害、外形尺寸大电感高聚四氟乙烯电容器0.003％～0.02％DA很低、稳定性好、可在+125℃以上温度工作、电容值范围宽价格相当贵．外形尺寸大、电...
