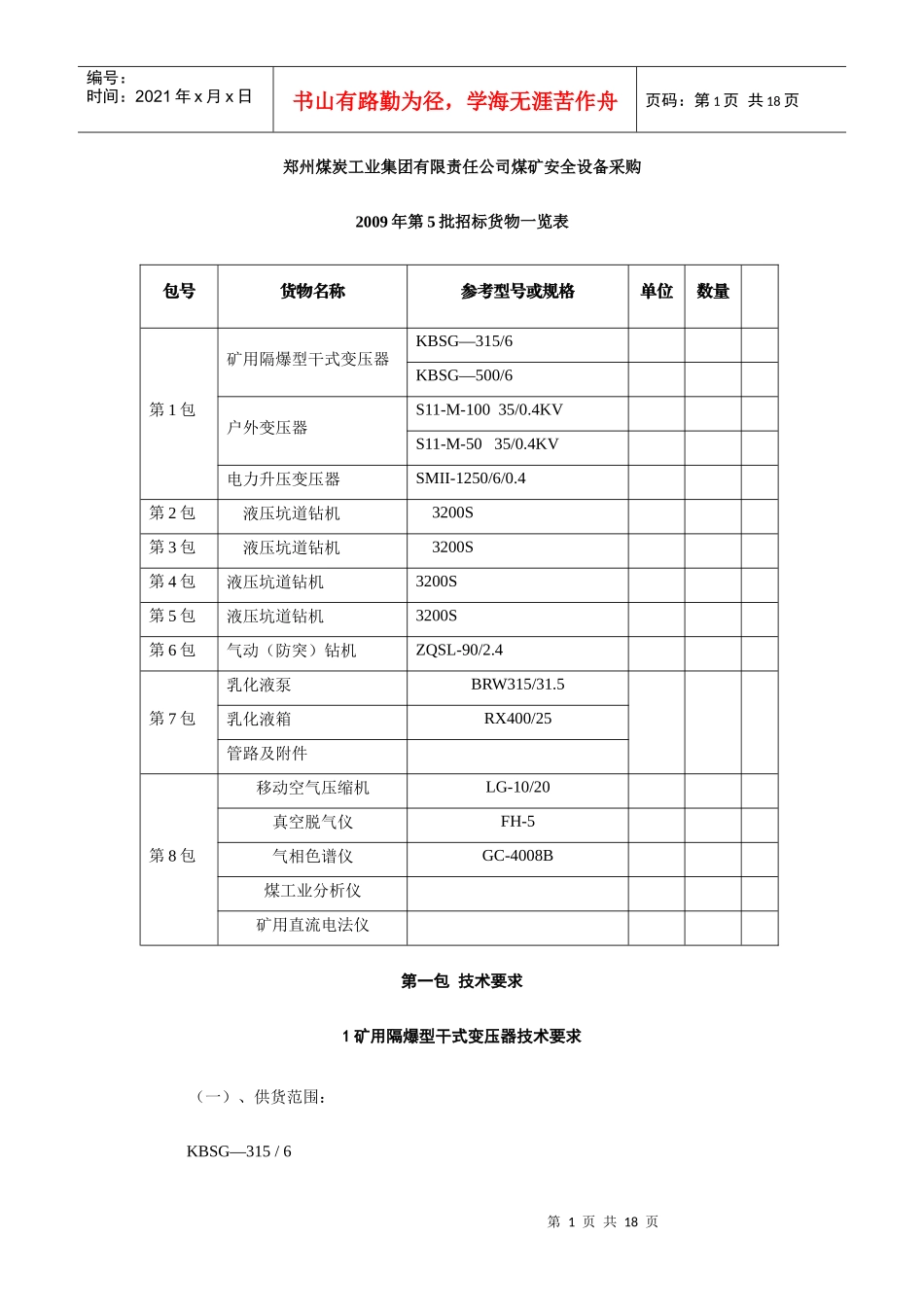

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页郑州煤炭工业集团有限责任公司煤矿安全设备采购2009年第5批招标货物一览表包号货物名称参考型号或规格单位数量第1包矿用隔爆型干式变压器KBSG—315/6KBSG—500/6户外变压器S11-M-10035/0.4KVS11-M-5035/0.4KV电力升压变压器SMII-1250/6/0.4第2包液压坑道钻机3200S第3包液压坑道钻机3200S第4包液压坑道钻机3200S第5包液压坑道钻机3200S第6包气动（防突）钻机ZQSL-90/2.4第7包乳化液泵BRW315/31.5乳化液箱RX400/25管路及附件第8包移动空气压缩机LG-10/20真空脱气仪FH-5气相色谱仪GC-4008B煤工业分析仪矿用直流电法仪第一包技术要求1矿用隔爆型干式变压器技术要求（一）、供货范围：KBSG—315/6第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页KBSG—500/6（二）、技术要求：1、产品必须有煤安标志证书、矿用产品准用证、合格证、防爆合格证。2、额定容量额定容量：315kVA、500kVA。3、额定电压高压侧额定电压6000V，分接电压+5%时6300V，－5%时5700V；低压侧额定电压1200（1140）与693（660）可转换。4、产品正常使用条件干式变压器在下列条件下应保证长期工作海拔不超过1000m；环境温度：最高气温40℃最高日平均温度30℃最高年平均温度20℃最低气温－5℃空气相对湿度不超过95%（25℃时）；在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；无强烈颠簸、振动和垂直面的倾斜角度不超过15°的环境；第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页无足以腐蚀金属和破坏绝缘的气体和蒸汽；无滴水的地方；电源电压的波形近似于正弦波；三相电压近似对称。5、变压器箱壳结构5.1变压器的箱壳用钢板焊接而成，箱体所有隔爆接合面结构与尺寸符合GB3836.1—2000《爆炸性气体环境用电气设备第一部分：通用要求》和GB3836.2—2000《爆炸性气体环境用电气设备第二部分：隔爆型“d”》标准。5.2箱体两个侧面采用瓦楞钢板结构，箱体上部有四个吊拌，当吊起整机时可同时使用。5.3箱体下部配备有缘滚轮小车，轨距为600mm。箱体两侧下部设有二个接地用M12螺栓，并有“”接地符号。5.4变压器箱壳两端设有高、低压出线盒，每个出线盒上各配有两套电缆引入装置。电缆引入装置符合《JB/T4262—92防爆电气用橡套电缆引入装置》。5.5高压出线盒侧面设有紧急停止按钮，可以紧急断开变压器上一级高压电源。6、技术参数的允许偏差技术参数的允许偏差按GB1094.1—1996《电力变压器》。并在出厂检验报告中记录实测值。6.16kV级矿用隔爆型干式变压器技术参数见表3。表3第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页型号额定容量kVA干式变压器高压6kV额定电流A低压额定电流（低压额定电压）AKBSGZY-315/631530.3151.6/262.5(1200V/693V)KBSGZY-500/650048.1240.6/416.7(1200V/693V)6.2矿用隔爆型干式变压器的绝缘水平按表4规定表4额定电压V额定短时耐受电压方均根值kV试验时间s69336012004.234501260002010000286.3矿用隔爆型干式变压器绝缘耐热等级及允许温升见表5。表5变电站额定容量kVA绝缘耐热等级绝缘系统最高温度℃箱壳表面最高温升K温控器温度℃315H18079125500H18080125第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页2户外变压器技术要求(一)、供货范围S11-M-10035/0.4KVS11-M-5035/0.4KV(二)、正常使用条件1、海拔高度：＜1000米2、最大风速:35米/秒3、环境温度:最高+45,℃最低-30℃4、最大覆冰厚度:10毫米5、年平均气温:+20℃6、相对湿度：95%7、泄漏比距：（按设备最高电压计算）≥31mm/kV(Ⅲ级污秽区)要求参照当地最新版污区分布图,并留有一定裕度，选择比污区图高一级配置。(三)、遵循的主要现行标准GB1094.1-1996《电力变压器第1部分总则》GB1094.2-1996《电力变压器第2部分温升》GB1094.3-2003《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.5-2003《电力变压器第5部分承受短路的能力》...
