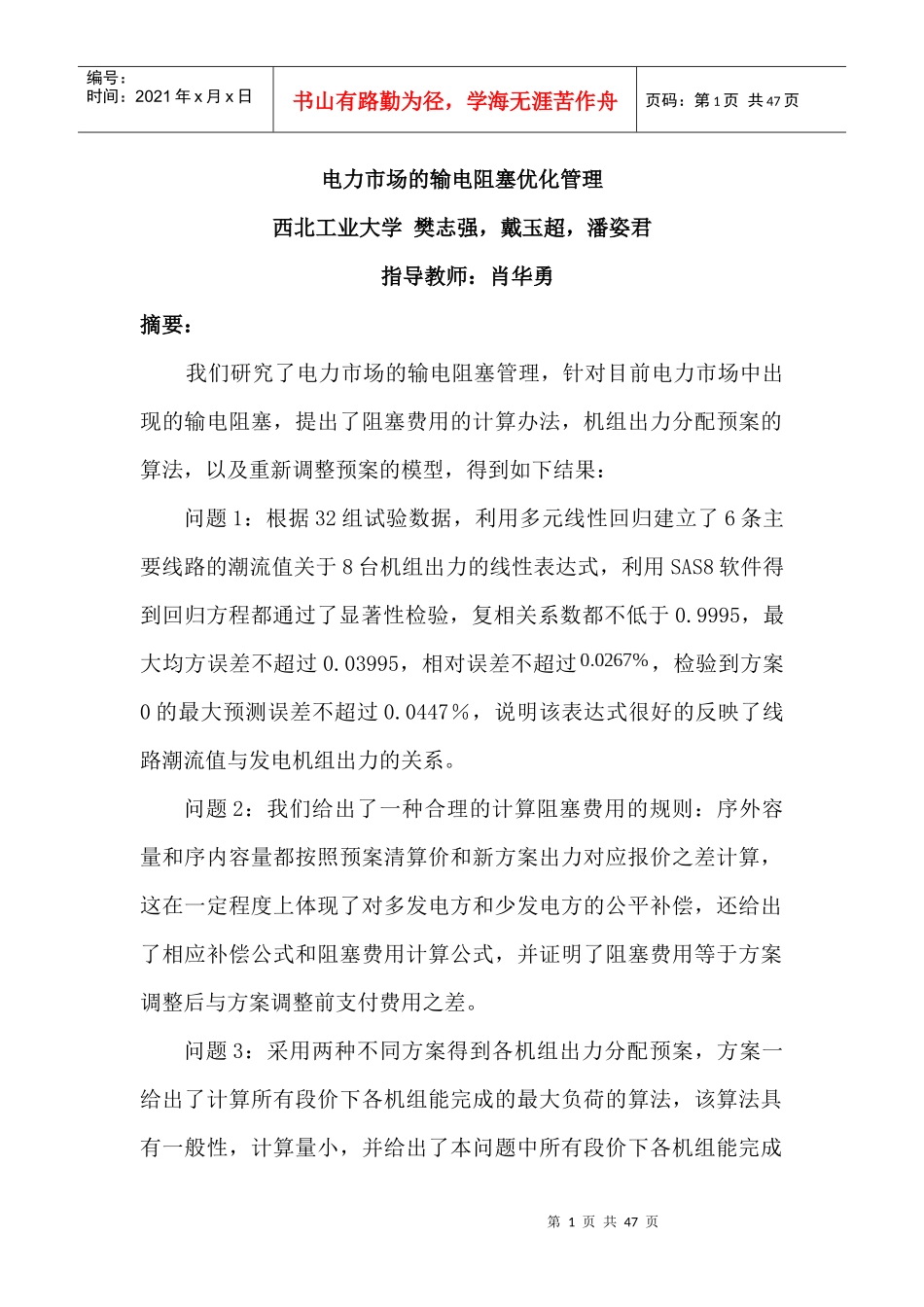

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页电力市场的输电阻塞优化管理西北工业大学樊志强，戴玉超，潘姿君指导教师：肖华勇摘要：我们研究了电力市场的输电阻塞管理，针对目前电力市场中出现的输电阻塞，提出了阻塞费用的计算办法，机组出力分配预案的算法，以及重新调整预案的模型，得到如下结果：问题1：根据32组试验数据，利用多元线性回归建立了6条主要线路的潮流值关于8台机组出力的线性表达式，利用SAS8软件得到回归方程都通过了显著性检验，复相关系数都不低于0.9995，最大均方误差不超过0.03995，相对误差不超过，检验到方案0的最大预测误差不超过0.0447％，说明该表达式很好的反映了线路潮流值与发电机组出力的关系。问题2：我们给出了一种合理的计算阻塞费用的规则：序外容量和序内容量都按照预案清算价和新方案出力对应报价之差计算，这在一定程度上体现了对多发电方和少发电方的公平补偿，还给出了相应补偿公式和阻塞费用计算公式，并证明了阻塞费用等于方案调整后与方案调整前支付费用之差。问题3：采用两种不同方案得到各机组出力分配预案，方案一给出了计算所有段价下各机组能完成的最大负荷的算法，该算法具有一般性，计算量小，并给出了本问题中所有段价下各机组能完成第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页的最大负荷对照表（表8），容易得到,负荷需求为982.4MW时清算价是303元/MWh，购电费用74417元，各机组出力为:方案二采用目标规划方法建立非线性0－1规划模型，用lingo可以很方便得到任意负荷下清算价及各机组出力，计算结果与模型一相同。问题4：检验到问题3的分配预案会引起输电阻塞，考虑约束：线路潮流值不超过限值，我们建立了以阻塞费用最小为目标的单目标规划，得到的最小阻塞费用元，各机组出力方案为问题5：对负荷需求1052.8MW，我们采用与问题3同样的方法得到清算价为356元/MWh，购电费用93699元，各机组出力为：检查到该预案会引起输电阻塞，用问题4的单目标模型发现潮流限值内无法调整方案，因此建立阻塞费用最小和各线路上潮流绝对值超过限值的百分比最小的双目标规划模型，为降低安全隐患，取最小值5.16％，这时得到的最小阻塞费用为元，该方案下各台机组出力为：第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页关键字：清算价序内容量序外容量阻塞费用多元线性回归目标规划一，问题的重述我国电力系统的市场化改革正在积极、稳步地进行，电网公司在组织交易、调度和配送时是按照购电费用最小的经济目标来运作的，设某电网有若干台发电机组和若干条主要线路，每条线路上的有功潮流（输电功率和方向）取决于电网结构和各发电机组的出力。电网每条线路上的有功潮流的绝对值有一安全限值，具有一定的相对安全裕度（即在应急情况下潮流绝对值可以超过限值的百分比的上限）。如果各机组出力分配方案使某条线路上的有功潮流的绝对值超出限值，称为输电阻塞，当发生输电阻塞时，需要研究如何制订既安全又经济的调度计划。电力市场交易规则：1.以15分钟为一个时段组织交易，每台机组在当前时段开始时刻前给出下一个时段的报价。各机组将可用出力由低到高分成至多10段报价，每个段的长度称为段容量，每个段容量报一个价（称为段价），段价按段序数单调不减。在最低技术出力以下的报价一般为负值，表示愿意付费维持发电以避免停机带来更大的损失。2.在当前时段内，市场交易-调度中心根据下一个时段的负荷预报,每台机组的报价、当前出力和出力改变速率，按段价从低到高选取各机组的段容量或其部分，直到它们之和等于预报的负荷，这第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页时每个机组被选入的段容量或其部分之和形成该时段该机组的出力分配预案（初始交易结果）。最后一个被选入的段价（最高段价）称为该时段的清算价，该时段全部机组的所有出力均按清算价结算。这里需要注释的是：（a）每个时段的负荷预报和机组出力分配计划的参照时...
