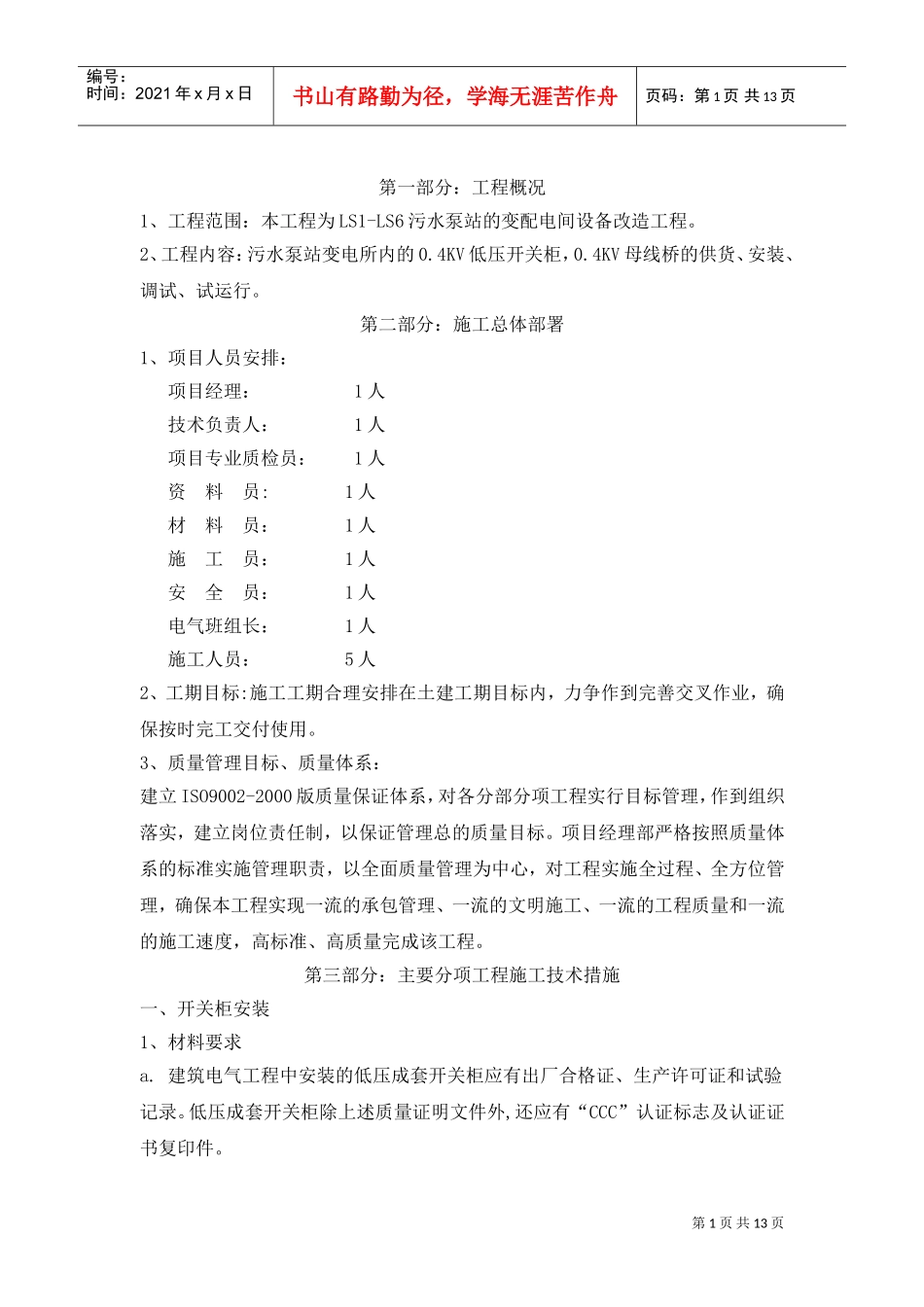

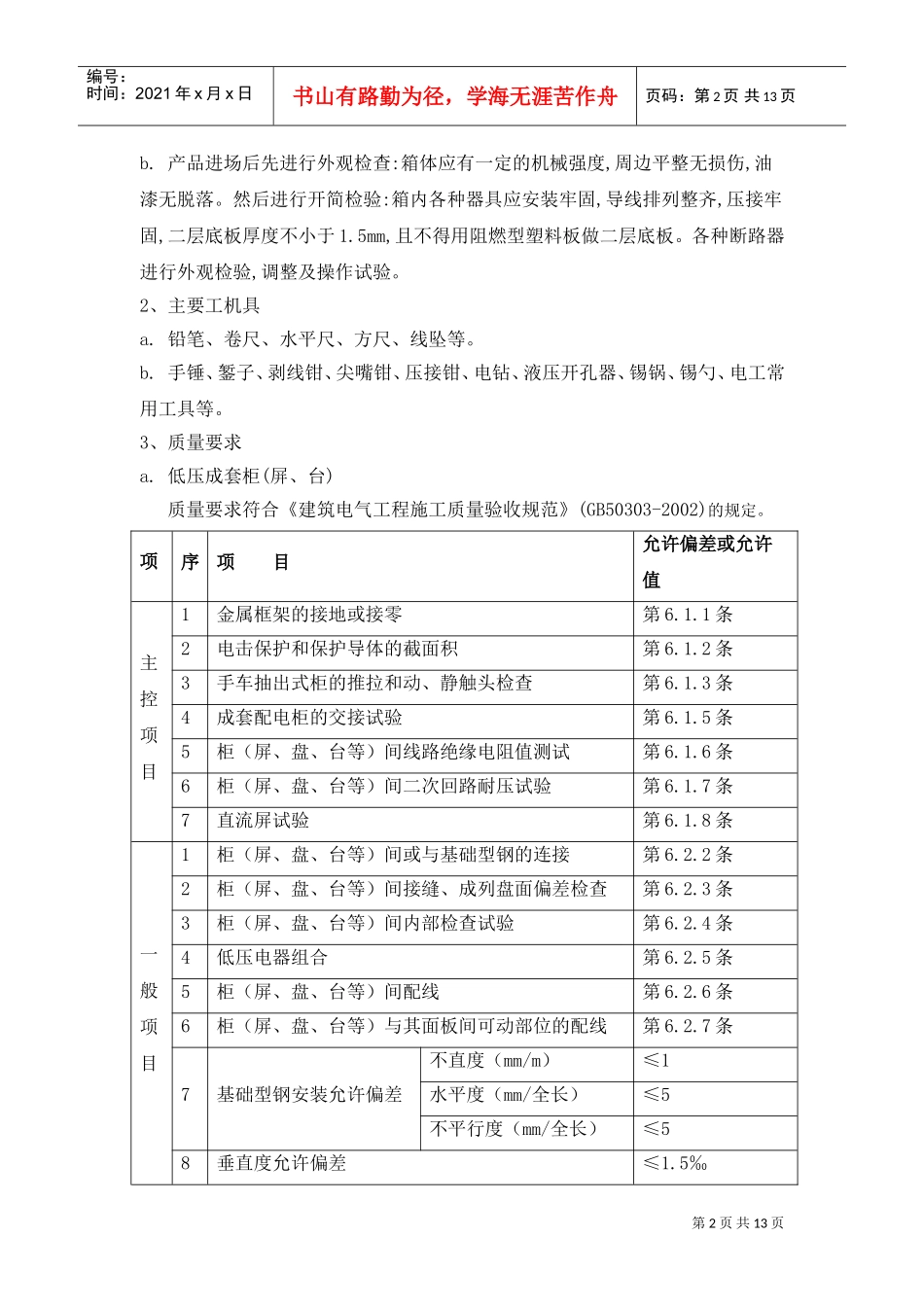

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第一部分：工程概况1、工程范围：本工程为LS1-LS6污水泵站的变配电间设备改造工程。2、工程内容：污水泵站变电所内的0.4KV低压开关柜，0.4KV母线桥的供货、安装、调试、试运行。第二部分：施工总体部署1、项目人员安排：项目经理：1人技术负责人：1人项目专业质检员：1人资料员:1人材料员：1人施工员：1人安全员：1人电气班组长：1人施工人员：5人2、工期目标:施工工期合理安排在土建工期目标内，力争作到完善交叉作业，确保按时完工交付使用。3、质量管理目标、质量体系：建立ISO9002-2000版质量保证体系，对各分部分项工程实行目标管理，作到组织落实，建立岗位责任制，以保证管理总的质量目标。项目经理部严格按照质量体系的标准实施管理职责，以全面质量管理为中心，对工程实施全过程、全方位管理，确保本工程实现一流的承包管理、一流的文明施工、一流的工程质量和一流的施工速度，高标准、高质量完成该工程。第三部分：主要分项工程施工技术措施一、开关柜安装1、材料要求a.建筑电气工程中安装的低压成套开关柜应有出厂合格证、生产许可证和试验记录。低压成套开关柜除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页b.产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验,调整及操作试验。2、主要工机具a.铅笔、卷尺、水平尺、方尺、线坠等。b.手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。3、质量要求a.低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。项序项目允许偏差或允许值主控项目1金属框架的接地或接零第6.1.1条2电击保护和保护导体的截面积第6.1.2条3手车抽出式柜的推拉和动、静触头检查第6.1.3条4成套配电柜的交接试验第6.1.5条5柜（屏、盘、台等）间线路绝缘电阻值测试第6.1.6条6柜（屏、盘、台等）间二次回路耐压试验第6.1.7条7直流屏试验第6.1.8条一般项目1柜（屏、盘、台等）间或与基础型钢的连接第6.2.2条2柜（屏、盘、台等）间接缝、成列盘面偏差检查第6.2.3条3柜（屏、盘、台等）间内部检查试验第6.2.4条4低压电器组合第6.2.5条5柜（屏、盘、台等）间配线第6.2.6条6柜（屏、盘、台等）与其面板间可动部位的配线第6.2.7条7基础型钢安装允许偏差不直度（mm/m）≤1水平度（mm/全长）≤5不平行度（mm/全长）≤58垂直度允许偏差≤1.5‰第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页4、工艺流程开关柜安装要求→弹线定位→明(暗)装开关柜→绝缘摇测5、开关柜安装要求a.开关柜应安装在安全、干燥、易操作的场所,如设计无特殊要求,开关柜底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。b.导线剥削处不应损伤线芯或线芯过长,导线压头应牢固可靠,如多股导线与端子排连接时,应加装压线端子(鼻子),然后一起涮锡,再压按在端子排上。如与压线孔连接时,应把多股导线涮锡后穿孔用顶丝压接,注意不得减少导线股数。c.开关柜内装设的螺旋熔断器,其电源线应接在中间触点的端子上,负荷线应接在螺丝的端子上。d.开关柜内盘面闸具位置应与支路相对应,其下面应装设卡片框,标明回路名称。e.开关柜内的交流、直流或不同电压等级电源,应具有明显的标志。f.开关柜盘面上安装的各种刀闸及自动开关等,当处于断路状态时,刀片可动部分均不应带电(特殊情况除外)。g.开关柜上的小母线应带有黄(Ll相)、绿(.L2相)、红(L3相)、淡蓝(N零线)等颜色,黄绿相间双色线为保护地线。开关柜上电具、仪表应牢固平正整洁、间距均匀,铜端子无松动,启闭灵活,零部件齐全。在照明配电工程中,当采用TN一C系统时,N线干线不应设接线端子板(排)。当采用TN～C～S系统时,一般应在建筑物进线π接配电箱内分别设置...
