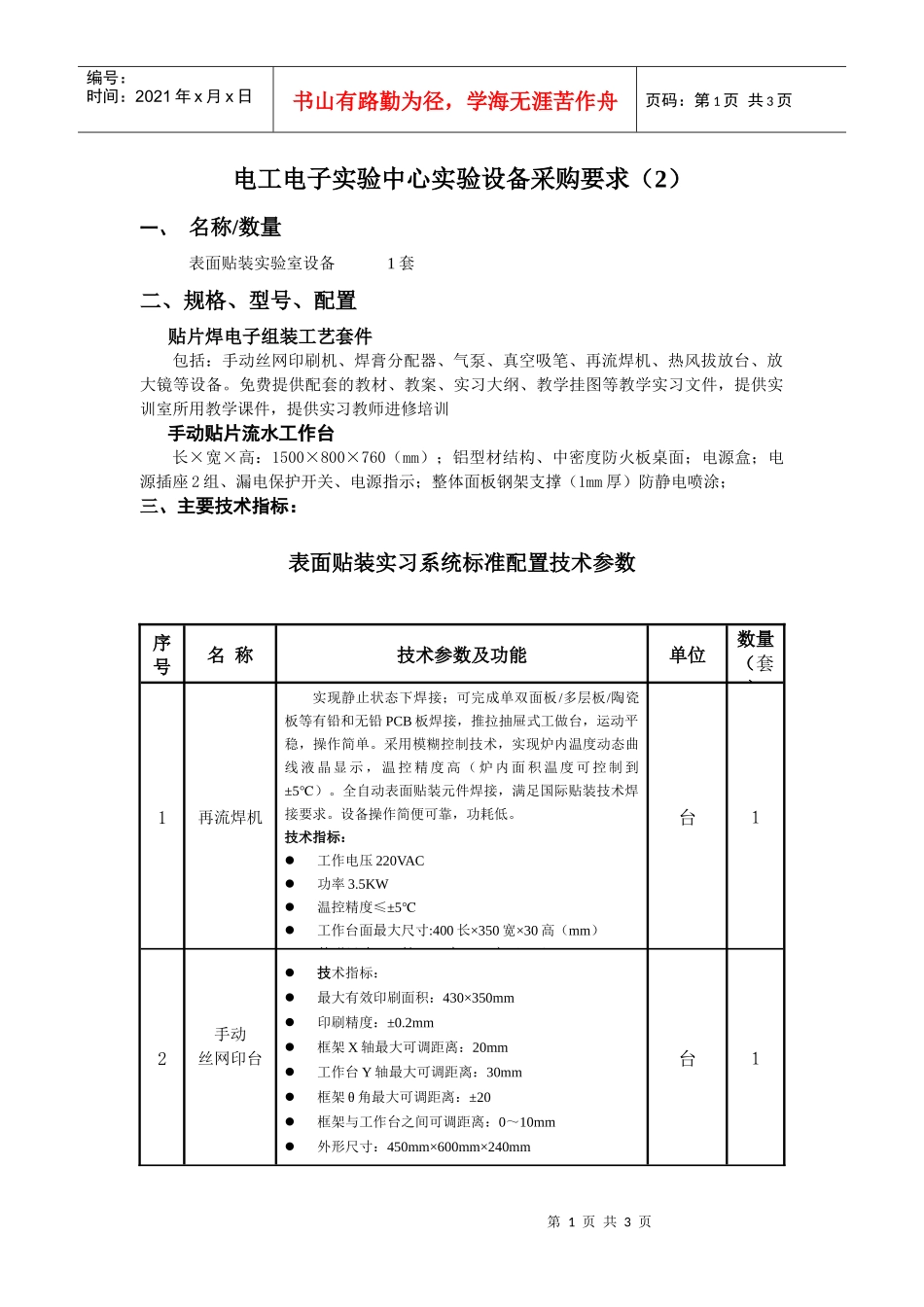

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页电工电子实验中心实验设备采购要求（2）一、名称/数量表面贴装实验室设备1套二、规格、型号、配置贴片焊电子组装工艺套件包括：手动丝网印刷机、焊膏分配器、气泵、真空吸笔、再流焊机、热风拔放台、放大镜等设备。免费提供配套的教材、教案、实习大纲、教学挂图等教学实习文件，提供实训室所用教学课件，提供实习教师进修培训手动贴片流水工作台长×宽×高：1500×800×760（mm）；铝型材结构、中密度防火板桌面；电源盒；电源插座2组、漏电保护开关、电源指示；整体面板钢架支撑（1mm厚）防静电喷涂；三、主要技术指标：表面贴装实习系统标准配置技术参数序号名称技术参数及功能单位数量（套）1再流焊机实现静止状态下焊接；可完成单双面板/多层板/陶瓷板等有铅和无铅PCB板焊接，推拉抽屉式工做台，运动平稳，操作简单。采用模糊控制技术，实现炉内温度动态曲线液晶显示，温控精度高（炉内面积温度可控制到±5℃）。全自动表面贴装元件焊接，满足国际贴装技术焊接要求。设备操作简便可靠，功耗低。技术指标：工作电压220VAC功率3.5KW温控精度≤±5℃工作台面最大尺寸:400长×350宽×30高（mm）外形尺寸:600长×450宽×500高（mm）台12手动丝网印台技术指标：最大有效印刷面积：430×350mm印刷精度：±0.2mm框架X轴最大可调距离：20mm工作台Y轴最大可调距离：30mm框架θ角最大可调距离：±20框架与工作台之间可调距离：0～10mm外形尺寸：450mm×600mm×240mm台1第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页3焊膏分配器技术指标：适用于焊膏LED显示、多种液胶的手动分配：点胶时间：0.01～99.99秒重复精度：0.05％间隔时间0.1～9.9秒工作速度：>600次/分输入气压：0.5MPa—0.7MPa输出气压：0.05MPa—0.7MPa最小滴量：0.005ml输入电压：220V±10％，50Hz消耗功率：<15W外形尺寸：290×63×165mm重量：<3kg台14气泵电源：220V/50Hz,功率：1.1KW气压：8kg/cm2储气量：12升出气量：60L/min台15焊锡膏120克/瓶16刮板块17配套产品（FM）模板与电子工艺实习套件配套块18FM收音机套件实现SMT实践，贴片式元件，自动搜索并锁定，轻触式电子调谐，可接收87MHz～108MHz调频广播，附指导书。套109实习产品装配图完整的工艺流程文件，清晰的器件标识，保证实习过程顺利完成。23张110热风拔放台电源电压：110/220VAC；功率消耗：280W；空气泵：膜片式专用泵；容量：27L/min(最高)；数显温度100℃～480℃；外形尺寸：187（Ｗ）×135（Ｈ）×245（Ｄ）ｍ台1第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页11真空吸笔又称手动贴片器，实现部分IC芯片的手动贴装：电源：220V，50Hz整机重量：＜1Kg；气流通道：2；防静电；自带膜片式气泵；外型尺寸：180×90×70（mm）。把112托盘对3513放大镜台灯放大倍数：5倍/10倍；独立光源，11W（环形照明灯，冷光源）；光学镀膜玻璃镜片；AC220V供电。台114挂图介绍SMT（表面贴装技术）基本知识及主要工艺流程，每幅尺寸：1200×900（mm）4张/套115支架台1216膨胀螺栓个2417实习指导书本3518钢板尺把119收音机配套集成FM收音机套件套3520眼科镊子把35四、售后服务1.根据现场情况进行调试、安装设备。2.提供该设备的课程安排及实验安排方案，同时提供相应配套教材、教案、教学多媒体光盘及培训教师用的实习套件。。3.免费培训2位代课教师直至能够独立使用我单位投标所有设备，使教师能顺利完成教学实践任务。4.质保三年以上，保修期过后，小批量易损元器件免费更换。5.设备每学期维护一次，出现问题1小时应答，24小时到现场；6.协助学校同北京市电子工艺实习研究会建立联系，了解和借鉴北京及全国部分兄弟院校实践实习的教学方法更新教学理念。2008-10-6
