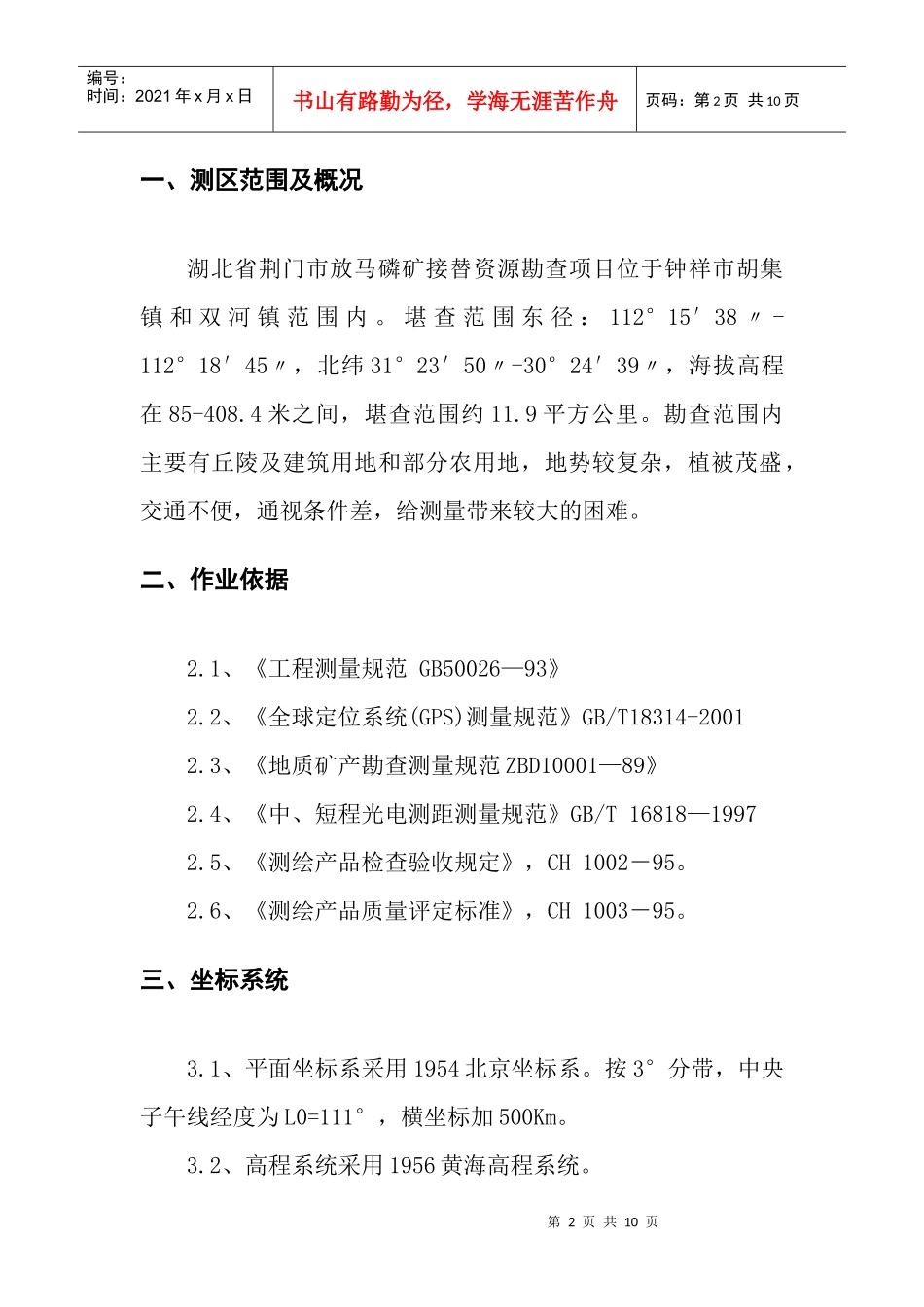

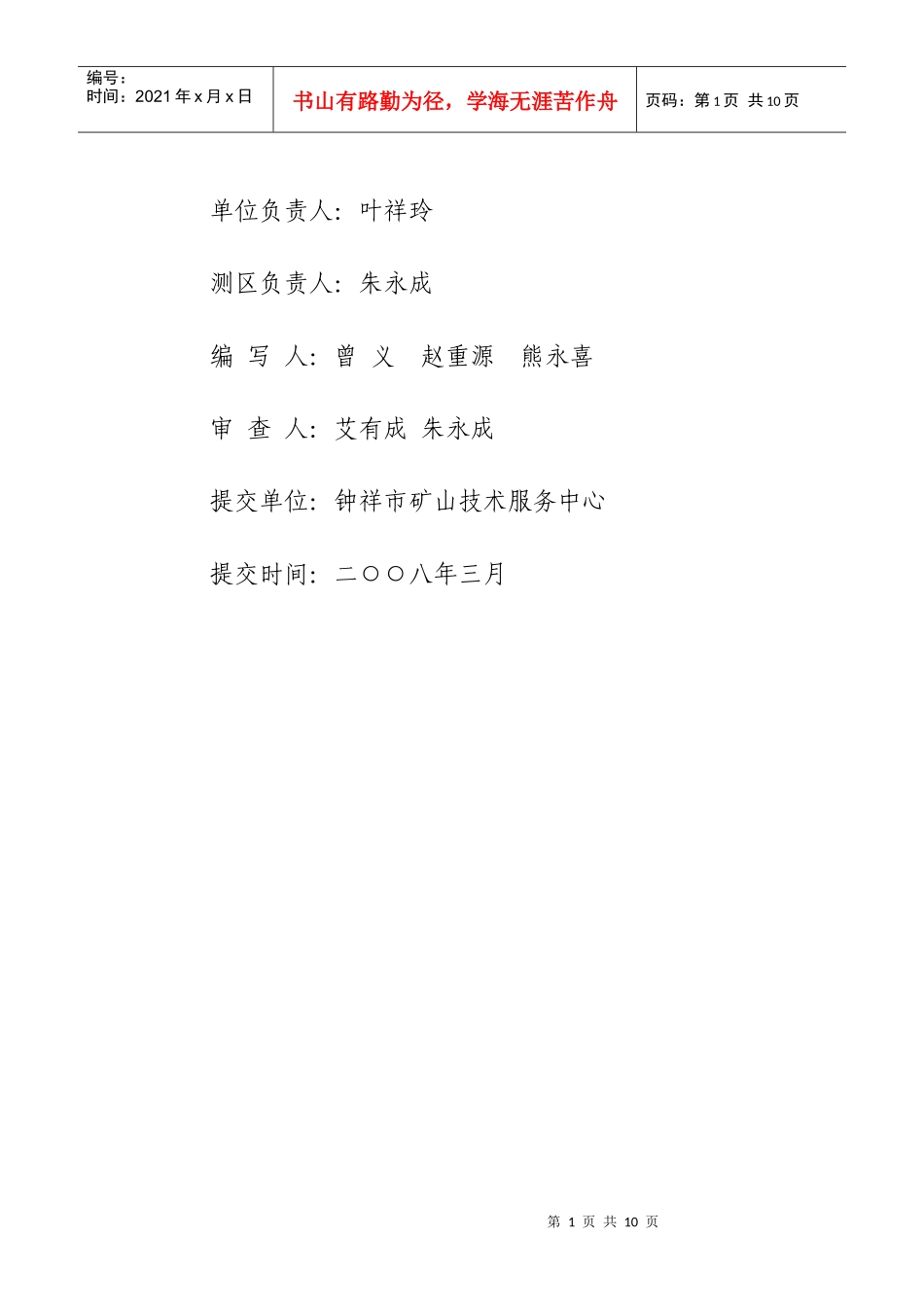

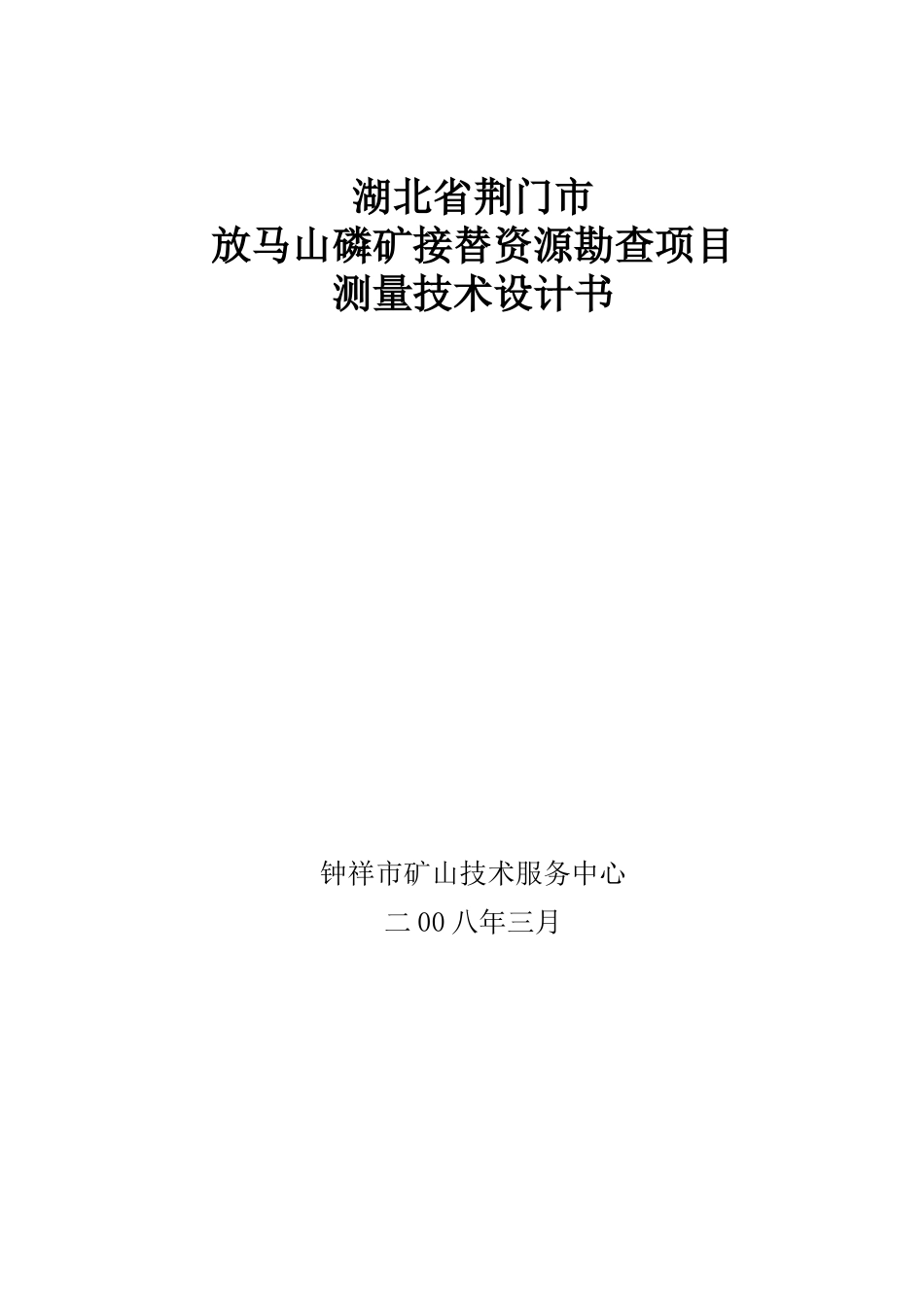

湖北省荆门市放马山磷矿接替资源勘查项目测量技术设计书钟祥市矿山技术服务中心二00八年三月第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页单位负责人：叶祥玲测区负责人：朱永成编写人：曾义赵重源熊永喜审查人：艾有成朱永成提交单位：钟祥市矿山技术服务中心提交时间：二○○八年三月第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、测区范围及概况湖北省荆门市放马磷矿接替资源勘查项目位于钟祥市胡集镇和双河镇范围内。堪查范围东径：112°15′38〃-112°18′45〃，北纬31°23′50〃-30°24′39〃，海拔高程在85-408.4米之间，堪查范围约11.9平方公里。勘查范围内主要有丘陵及建筑用地和部分农用地，地势较复杂，植被茂盛，交通不便，通视条件差，给测量带来较大的困难。二、作业依据2.1、《工程测量规范GB50026—93》2.2、《全球定位系统(GPS)测量规范》GB/T18314-20012.3、《地质矿产勘查测量规范ZBD10001—89》2.4、《中、短程光电测距测量规范》GB/T16818—19972.5、《测绘产品检查验收规定》，CH1002－95。2.6、《测绘产品质量评定标准》，CH1003－95。三、坐标系统3.1、平面坐标系采用1954北京坐标系。按3°分带，中央子午线经度为L0=111°，横坐标加500Km。3.2、高程系统采用1956黄海高程系统。第2页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页四、首级控制测量4.1、首级控制点布网原则经野外踏勘选点，在勘查区范围内布设工程四等GPS控制网作为首级控制网。该网由林场、莲花鞍和狼头山三个已知国家四等控制点和6个GPS控制点组成网状图形，相邻两点间的距离为1-3公里。点位布设见下图。控制点标石的制作及埋设要求见《全球定位系统(GPS)测量规范》，控制网观测采用GPS作业方法。4.2、GPS控制测量技术要求本次GPS控制测量按工程GPS四等精度要求施测，GPS控制网采用静态作业模式。静态测量仪器采用南方灵锐S82GPS接收机。GPS测量解算第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页及平差软件采用南方后处理软件GPSPro4.0.进行后处理及基线解算和坐标平差计算。GPS测量基本技术要求规定项目卫星截止高度角°同时观测有效卫星数有效卫星总数观测时段时段长度(min)采样间隔S时段中任一卫星有效观测时间(min)四等15≥4≥9≥1.0≥5015≥154.3、观测准备GPS接收机在开始观测前应进行预热和静置，具体要求按接收机操作手册进行。GPS天线定向标志线应指向正北，顾及地磁偏角修正后，其定位误差应不大于±5°。4.4、GPS观测作业要求观测员必须严格遵守调度命令，按规定时间进行观测作业经检查接收机电源电缆和天线等各项联结无误后方可开机。开机后经检验有关指示灯和仪表显示正常后方可进行自测试并输入测站名、观测单元和时段等控制信息。接收机开始记录数据后，观测员需随时查看测站信息、接收卫星数、卫星号、卫星健康状况、各通道信噪比、相位测量残差、实时定位的结果及变化、存储介质记录和电源情况等，如发现异常情况或未预料到的情况，应记录在测量手薄的备注栏内，并及时报告组长。每时段观测前、后，应于不同方向各量取天线高一次，两第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页次量高之差不应大于2mm，取平均值作为天线高。观测期间，不得在天线附近50m以内使用电台，10m以内不能使用对讲机或手机通话。一时段观测中不允许进行以下操作：接收机关闭又重新启动；进行自测试；改变卫星仰角限值；改变数据采样间隔；改变天线位置；按动关闭文件和删除文件等功能健。4.5、外业成果记录观测前和观测过程中应按要求及时填写各项内容，书写要认真细致，字迹清晰、工整、美观。各观测记录一律使用铅笔，不得开刀和涂改，不得转抄和追记，如有读、记错误，可整齐划掉，将正确数据写在上面并注明原因。其中天线高、气象读数等原始记录不得连环涂改。外业观测中接收机内存储介质上的数据文件应及时拷贝成一式两份，并在外存...
