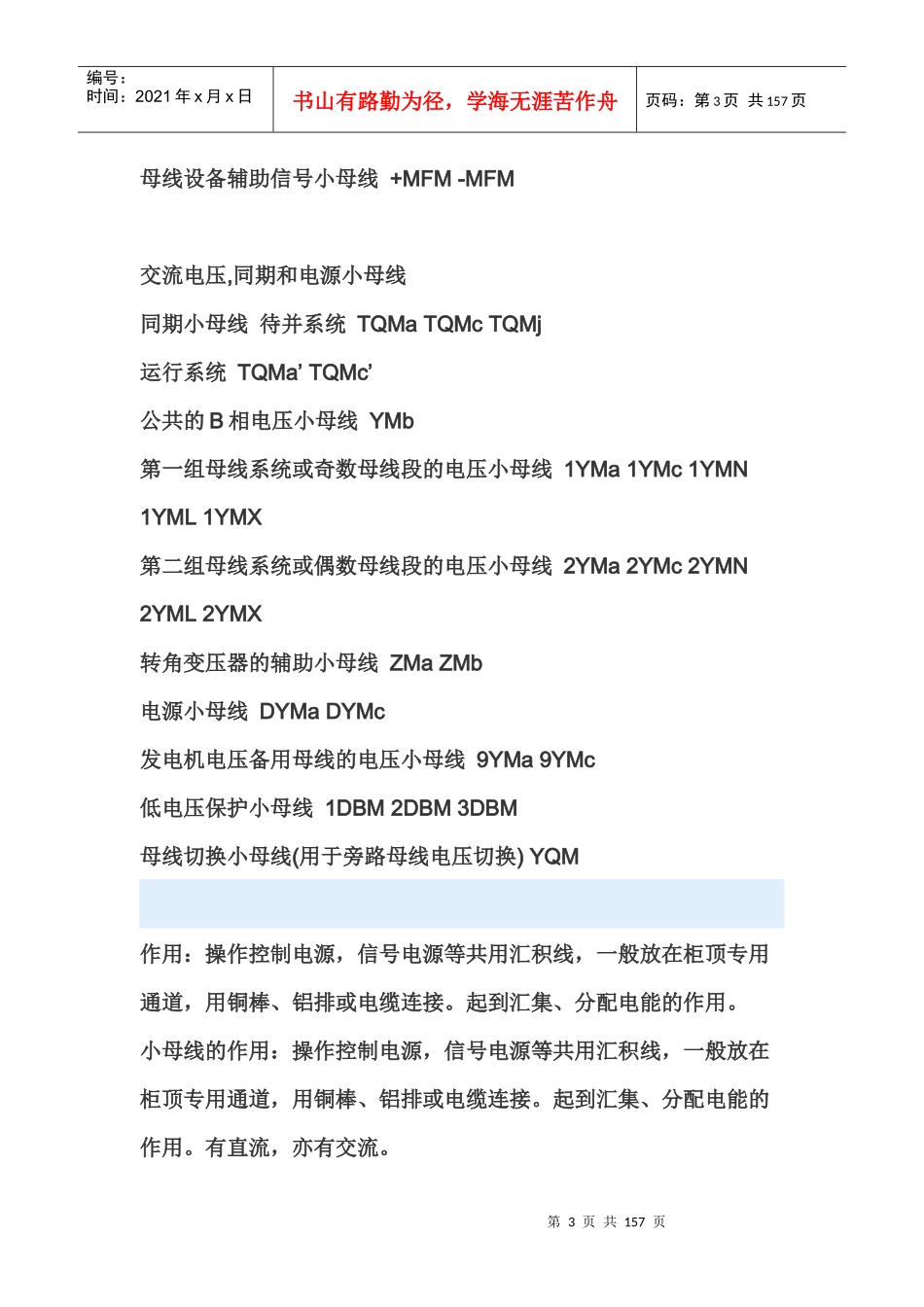

第1页共157页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共157页小母线的作用：是控制电源，信号电源，保护电源，交流电压，交流电源等共用汇积线，一般放在保护盘柜顶，用铜棒、铝排或电缆连接。起到汇集、分配电能的作用，属于环网供电方式。可节省二次电缆，使回路简单化。举一个使用同期小母线的例子：通常变电站只装设一套或两套公用的同期装置，因此需要装设同期小母线。用电压互感器从断路器两侧取交流电压，再经每台断路器同期把手接到同期小母线上，由同期小母线再引到同期装置中，该二次回路及同期装置的接线称同期回路。小母线在高压柜里用的较多，一般是走柜顶走的，所以又叫柜顶小母线，一般有直流电源：有控制电源、保护电源、合闸（储能）电源；电压回路：是电压互感器的二次，给各柜的电压信号；交流电源：给各柜的照明、加热器、带电显示及电磁锁供电；通信线：现综保用作给后台监控的，以前是“信号小母线和事故小母线”。小母线文字标号组直流控制和信号的电源及辅助小母线小母线名称文字符号控制回路电源小母线+KM-KM信号回路电源小母线+XM-XM第2页共157页第1页共157页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共157页事故音响信号小母线用于不发遥远信号者SYM用于直流屏1SYM用于配电装置2SYM用于发遥远信号者3SYM预报信号小母线瞬时动作的信号1YBM2YBM延时动作的信号3YBM4YBM直流屏上的预报信号小母线(延时动作信号)5YBM6YBM在配电装置内瞬时动作的预报信号小母线YBM控制回路断线预报信号小母线KDMⅠKDMⅡKDMⅢ灯光信号小母线(-)XM配电装置信号小母线XPM闪光信号小母线○SM合闸小母线+KM-KM“掉牌未复归”光字牌小母线FMPM指挥装置的音响小母线ZYN自动调整周波的脉冲小母线1TZM2TZM同期装置超前时间的整定小母线1TQM2TQM同期装置发出合闸的脉冲小母线1THM2THM3THM隔离开关操作闭锁小母线GBM旁路闭锁小母线1PBM2PBM厂用电辅助信号小母线+CFM-CFM第3页共157页第2页共157页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共157页母线设备辅助信号小母线+MFM-MFM交流电压,同期和电源小母线同期小母线待并系统TQMaTQMcTQMj运行系统TQMa’TQMc’公共的B相电压小母线YMb第一组母线系统或奇数母线段的电压小母线1YMa1YMc1YMN1YML1YMX第二组母线系统或偶数母线段的电压小母线2YMa2YMc2YMN2YML2YMX转角变压器的辅助小母线ZMaZMb电源小母线DYMaDYMc发电机电压备用母线的电压小母线9YMa9YMc低电压保护小母线1DBM2DBM3DBM母线切换小母线(用于旁路母线电压切换)YQM作用：操作控制电源，信号电源等共用汇积线，一般放在柜顶专用通道，用铜棒、铝排或电缆连接。起到汇集、分配电能的作用。小母线的作用：操作控制电源，信号电源等共用汇积线，一般放在柜顶专用通道，用铜棒、铝排或电缆连接。起到汇集、分配电能的作用。有直流，亦有交流。第4页共157页第3页共157页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共157页现在的小母线一般都是只有交流电压，还有交流电源，装置的直流电源还有操作电源都是直接从直流屏引过来，一般不会造成大范围的保护控制回路直流电源消失引用勇者的回复内容：小母线的作用：操作控制电源，信号电源等共用汇积线，一般放在柜顶专用通道，用铜棒、铝排或电缆连接。起到汇集、分配电能的作用。有直流，亦有交流。现在的小母线一般都是只有交流电压，还有交流电源，装置的直流电源还有操作电源都是直接从直流屏引过来，一般不会造成大范围的保护控制回路直流电源消失小母线有高压侧小母线和低压侧小母线。高压侧一般是走柜顶走的。抵押小母线一般设计在柜内。小母线一般是作控制电源，信号电源等共用汇积线，用铜棒、铝排或电缆连接。起到汇集、分配电能的作用。在并联电路供电系统中。可节省接线电缆线。接线方便，维修便利。是一种应用较多的布线方式。小母线在高压柜里用的较多，一般是走柜顶走的，所以又叫柜顶小母线，第5页共157页第4页共157页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共157页一般有直流电源：有...
