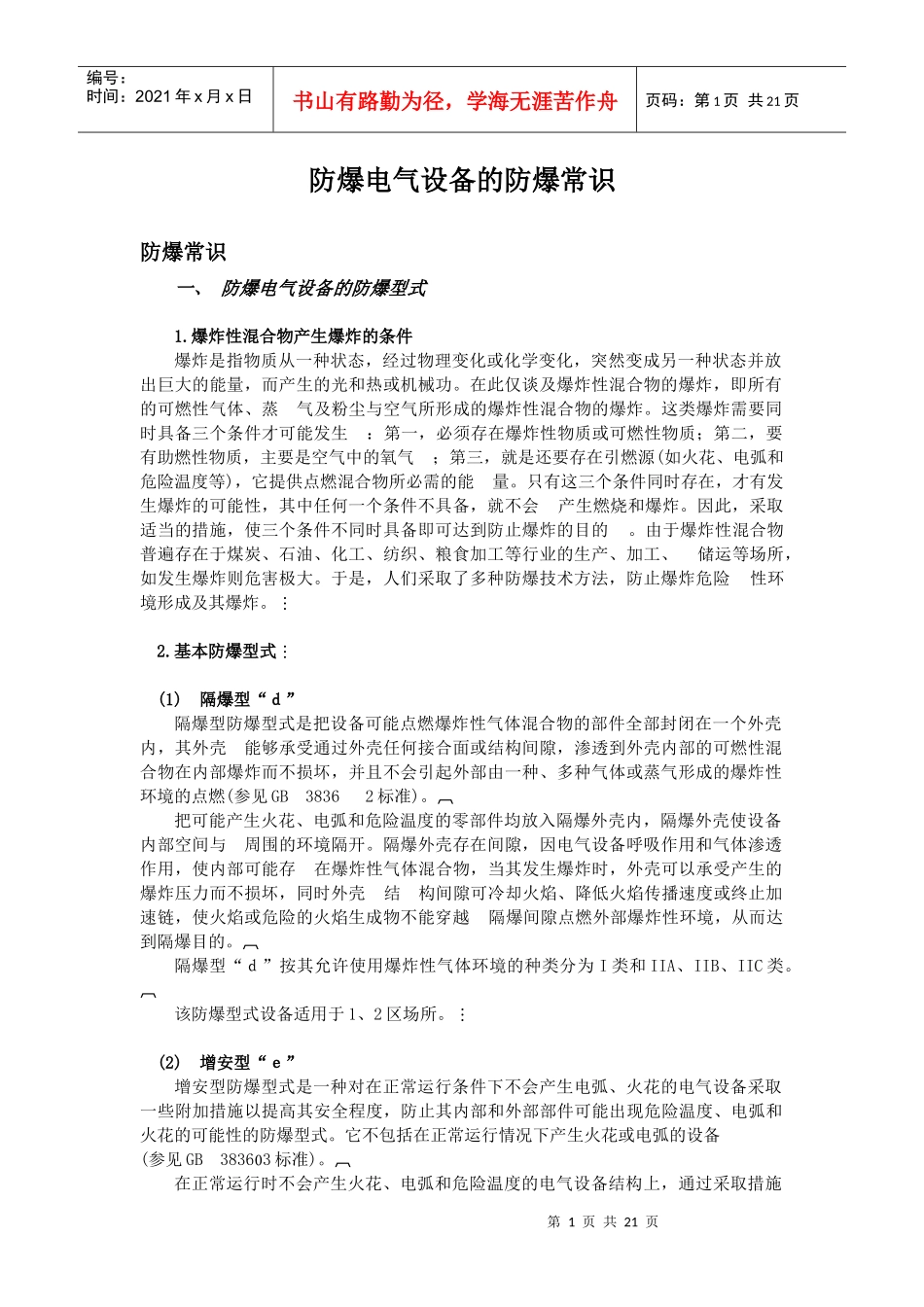

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页防爆电气设备的防爆常识防爆常识一、防爆电气设备的防爆型式1.爆炸性混合物产生爆炸的条件爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能量，而产生的光和热或机械功。在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸气及粉尘与空气所形成的爆炸性混合物的爆炸。这类爆炸需要同时具备三个条件才可能发生：第一，必须存在爆炸性物质或可燃性物质；第二，要有助燃性物质，主要是空气中的氧气；第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能量。只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会产生燃烧和爆炸。因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的。由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、储运等场所，如发生爆炸则危害极大。于是，人们采取了多种防爆技术方法，防止爆炸危险性环境形成及其爆炸。2.基本防爆型式(1)隔爆型“ｄ”隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃(参见GB38362标准)。把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内，隔爆外壳使设备内部空间与周围的环境隔开。隔爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用，使内部可能存在爆炸性气体混合物，当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。隔爆型“ｄ”按其允许使用爆炸性气体环境的种类分为I类和IIA、IIB、IIC类。该防爆型式设备适用于1、2区场所。(2)增安型“ｅ”增安型防爆型式是一种对在正常运行条件下不会产生电弧、火花的电气设备采取一些附加措施以提高其安全程度，防止其内部和外部部件可能出现危险温度、电弧和火花的可能性的防爆型式。它不包括在正常运行情况下产生火花或电弧的设备(参见GB38363标准)。在正常运行时不会产生火花、电弧和危险温度的电气设备结构上，通过采取措施第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页降低或控制工作温度、保证电气连接的可靠性、增加绝缘效果以及提高外壳防护等级，以减少由于污垢引起污染的可能性和潮气进入等措施，减少出现可能引起点燃故障的可能性，提高设备正常运行和规定故障(例如：电动机转子堵转)条件下的安全可靠性。〖JP〗该类型设备主要用于2区危险场所，部分种类可以用于1区，例如具有合适保护装置的增安型低压异步电动机、接线盒等。(3)本质安全型“ｉ”本质安全型防爆型式是在设备内部的所有电路都是由在标准规定条件(包括正常工作和规定的故障条件)下，产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的本质安全电路。〖HTH〗“ｉɑ”等级电气设备〖HT〗是正常工作和施加一个故障和任意组合的两个故障条件下，均不能引起点燃的本质安全型电气设备；〖HTH〗“ｉｂ”等级电气设备〖HT〗是正常工作和施加一个故障条件下，不能引起点燃的本质安全型电气设备(参见GB38364标准)。本质安全型是从限制电路中的能量入手，通过可靠的控制电路参数将潜在的火花能量降低到可点燃规定的气体混合物能量以下，导线及元件表面发热温度限制在规定的气体混合物的点燃温度之下。该防爆型式只能应用于弱电设备中，该类型设备适用于0、1、2区(Ｅｘｉɑ)或1、2区(Ｅｘｉｂ)。(4)正压型“ｐ”电气设备的一种防爆型式。它是一种通过保持设备外壳内部保护气体的压力高于周围爆炸性环境压力的措施来达到安全的电气设备(参见GB38365标准)。正压设备保护型式可利用不同方法。一种方法是在系统内部保护静态正压，而另一...
