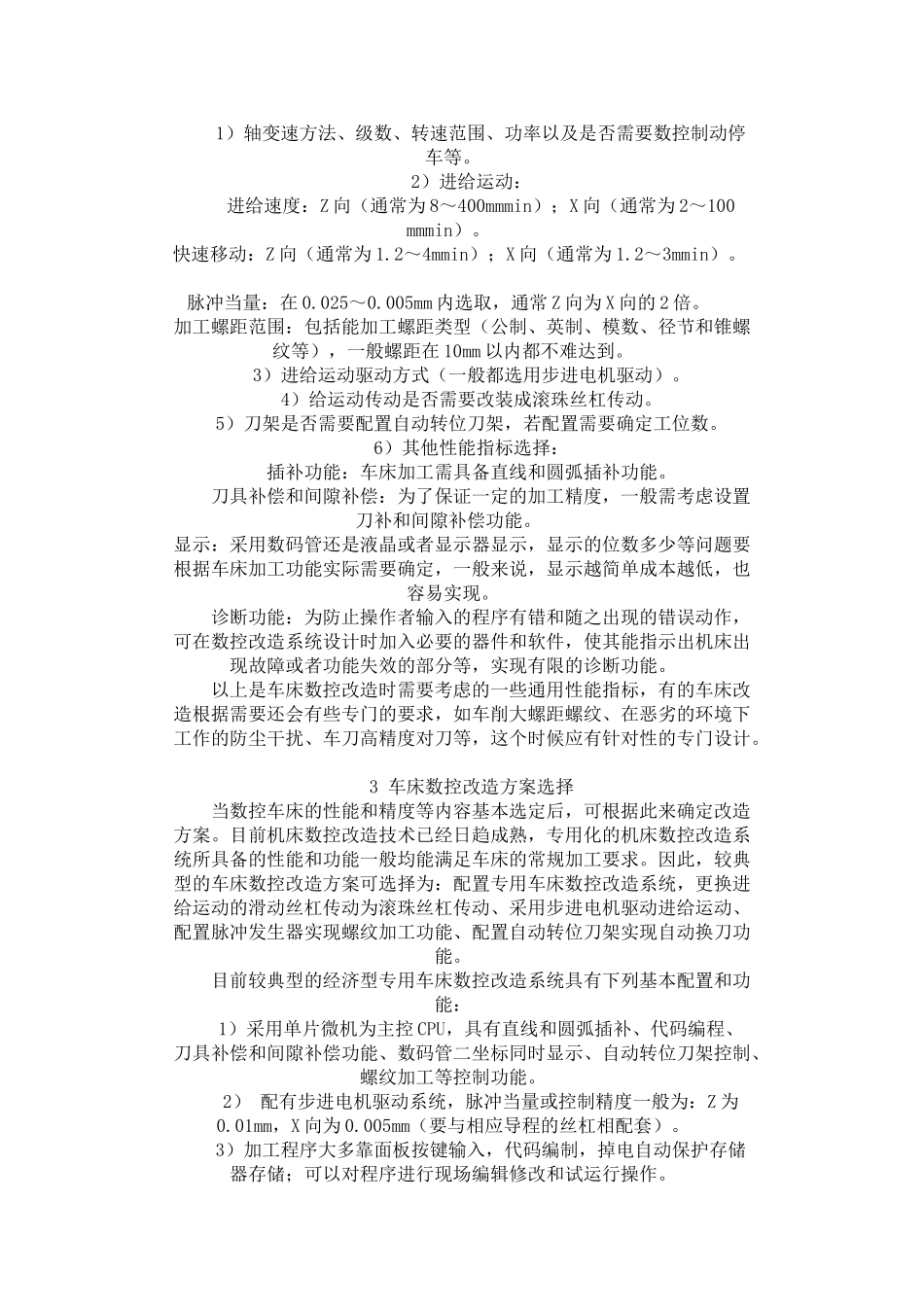

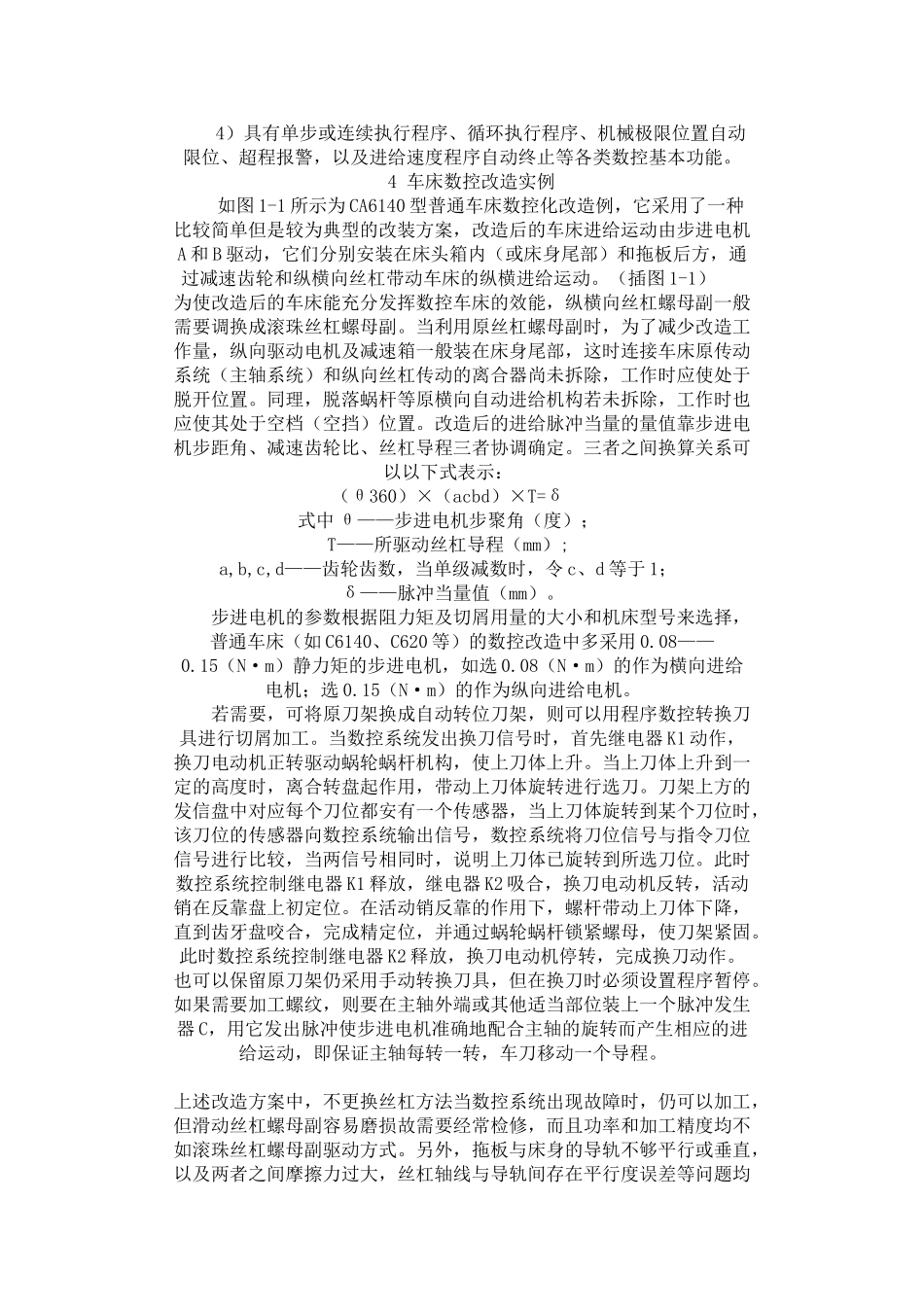

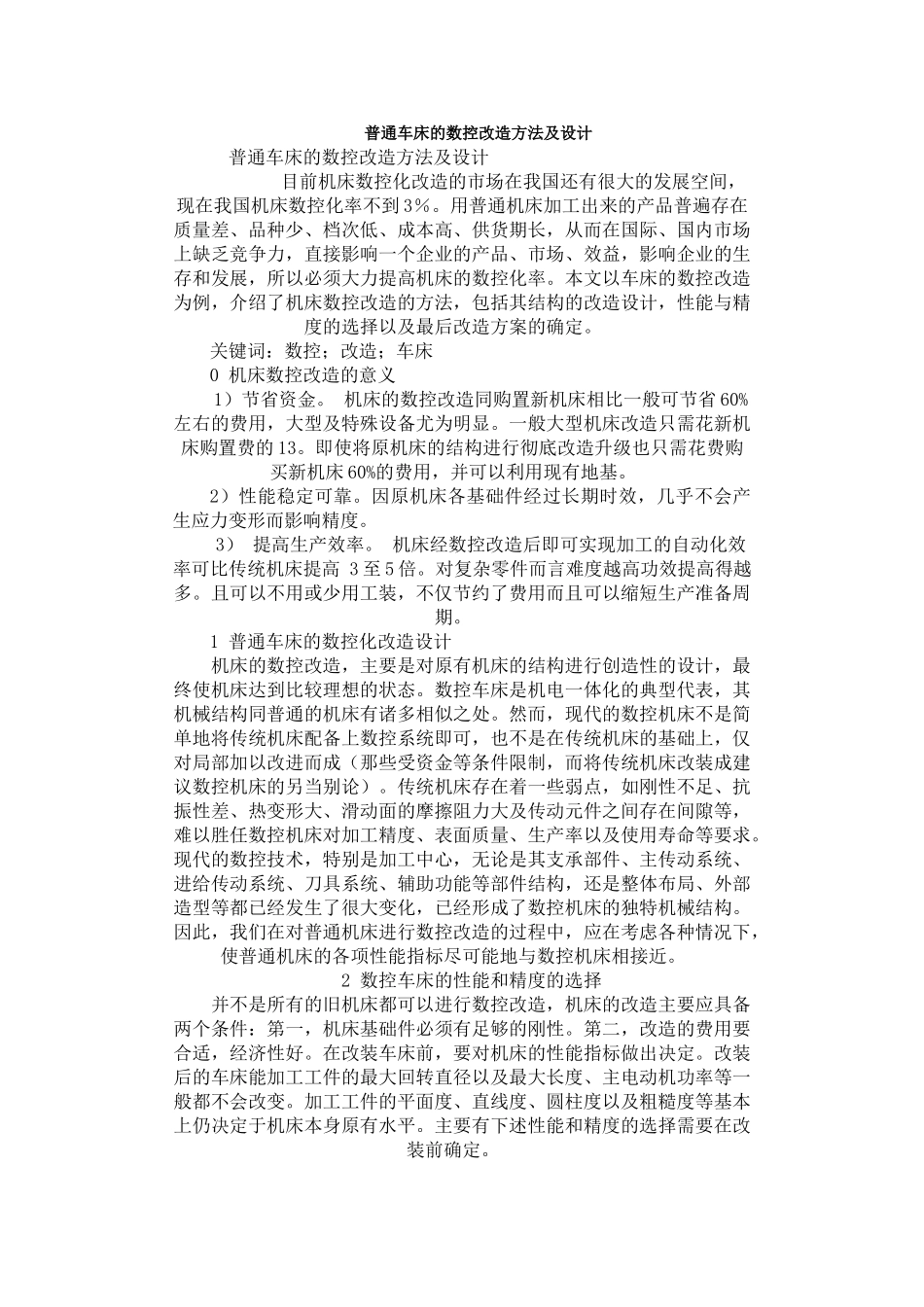

普通车床的数控改造方法及设计普通车床的数控改造方法及设计目前机床数控化改造的市场在我国还有很大的发展空间，现在我国机床数控化率不到3％。用普通机床加工出来的产品普遍存在质量差、品种少、档次低、成本高、供货期长，从而在国际、国内市场上缺乏竞争力，直接影响一个企业的产品、市场、效益，影响企业的生存和发展，所以必须大力提高机床的数控化率。本文以车床的数控改造为例，介绍了机床数控改造的方法，包括其结构的改造设计，性能与精度的选择以及最后改造方案的确定。关键词：数控；改造；车床0机床数控改造的意义1）节省资金。机床的数控改造同购置新机床相比一般可节省60%左右的费用，大型及特殊设备尤为明显。一般大型机床改造只需花新机床购置费的13。即使将原机床的结构进行彻底改造升级也只需花费购买新机床60%的费用，并可以利用现有地基。2）性能稳定可靠。因原机床各基础件经过长期时效，几乎不会产生应力变形而影响精度。3）提高生产效率。机床经数控改造后即可实现加工的自动化效率可比传统机床提高3至5倍。对复杂零件而言难度越高功效提高得越多。且可以不用或少用工装，不仅节约了费用而且可以缩短生产准备周期。1普通车床的数控化改造设计机床的数控改造，主要是对原有机床的结构进行创造性的设计，最终使机床达到比较理想的状态。数控车床是机电一体化的典型代表，其机械结构同普通的机床有诸多相似之处。然而，现代的数控机床不是简单地将传统机床配备上数控系统即可，也不是在传统机床的基础上，仅对局部加以改进而成（那些受资金等条件限制，而将传统机床改装成建议数控机床的另当别论）。传统机床存在着一些弱点，如刚性不足、抗振性差、热变形大、滑动面的摩擦阻力大及传动元件之间存在间隙等，难以胜任数控机床对加工精度、表面质量、生产率以及使用寿命等要求。现代的数控技术，特别是加工中心，无论是其支承部件、主传动系统、进给传动系统、刀具系统、辅助功能等部件结构，还是整体布局、外部造型等都已经发生了很大变化，已经形成了数控机床的独特机械结构。因此，我们在对普通机床进行数控改造的过程中，应在考虑各种情况下，使普通机床的各项性能指标尽可能地与数控机床相接近。2数控车床的性能和精度的选择并不是所有的旧机床都可以进行数控改造，机床的改造主要应具备两个条件：第一，机床基础件必须有足够的刚性。第二，改造的费用要合适，经济性好。在改装车床前，要对机床的性能指标做出决定。改装后的车床能加工工件的最大回转直径以及最大长度、主电动机功率等一般都不会改变。加工工件的平面度、直线度、圆柱度以及粗糙度等基本上仍决定于机床本身原有水平。主要有下述性能和精度的选择需要在改装前确定。1）轴变速方法、级数、转速范围、功率以及是否需要数控制动停车等。2）进给运动：进给速度：Z向（通常为8～400mmmin）；X向（通常为2～100mmmin）。快速移动：Z向（通常为1.2～4mmin）；X向（通常为1.2～3mmin）。脉冲当量：在0.025～0.005mm内选取，通常Z向为X向的2倍。加工螺距范围：包括能加工螺距类型（公制、英制、模数、径节和锥螺纹等），一般螺距在10mm以内都不难达到。3）进给运动驱动方式（一般都选用步进电机驱动）。4）给运动传动是否需要改装成滚珠丝杠传动。5）刀架是否需要配置自动转位刀架，若配置需要确定工位数。6）其他性能指标选择：插补功能：车床加工需具备直线和圆弧插补功能。刀具补偿和间隙补偿：为了保证一定的加工精度，一般需考虑设置刀补和间隙补偿功能。显示：采用数码管还是液晶或者显示器显示，显示的位数多少等问题要根据车床加工功能实际需要确定，一般来说，显示越简单成本越低，也容易实现。诊断功能：为防止操作者输入的程序有错和随之出现的错误动作，可在数控改造系统设计时加入必要的器件和软件，使其能指示出机床出现故障或者功能失效的部分等，实现有限的诊断功能。以上是车床数控改造时需要考虑的一些通用性能指标，有的车床改造根据需要还会有些专门的要求，如车削大螺距螺纹、在恶劣的环境下工作的防尘干扰、车刀高精度对刀等，这个时候应有针对性的专门设计。3车床数控改造方...
