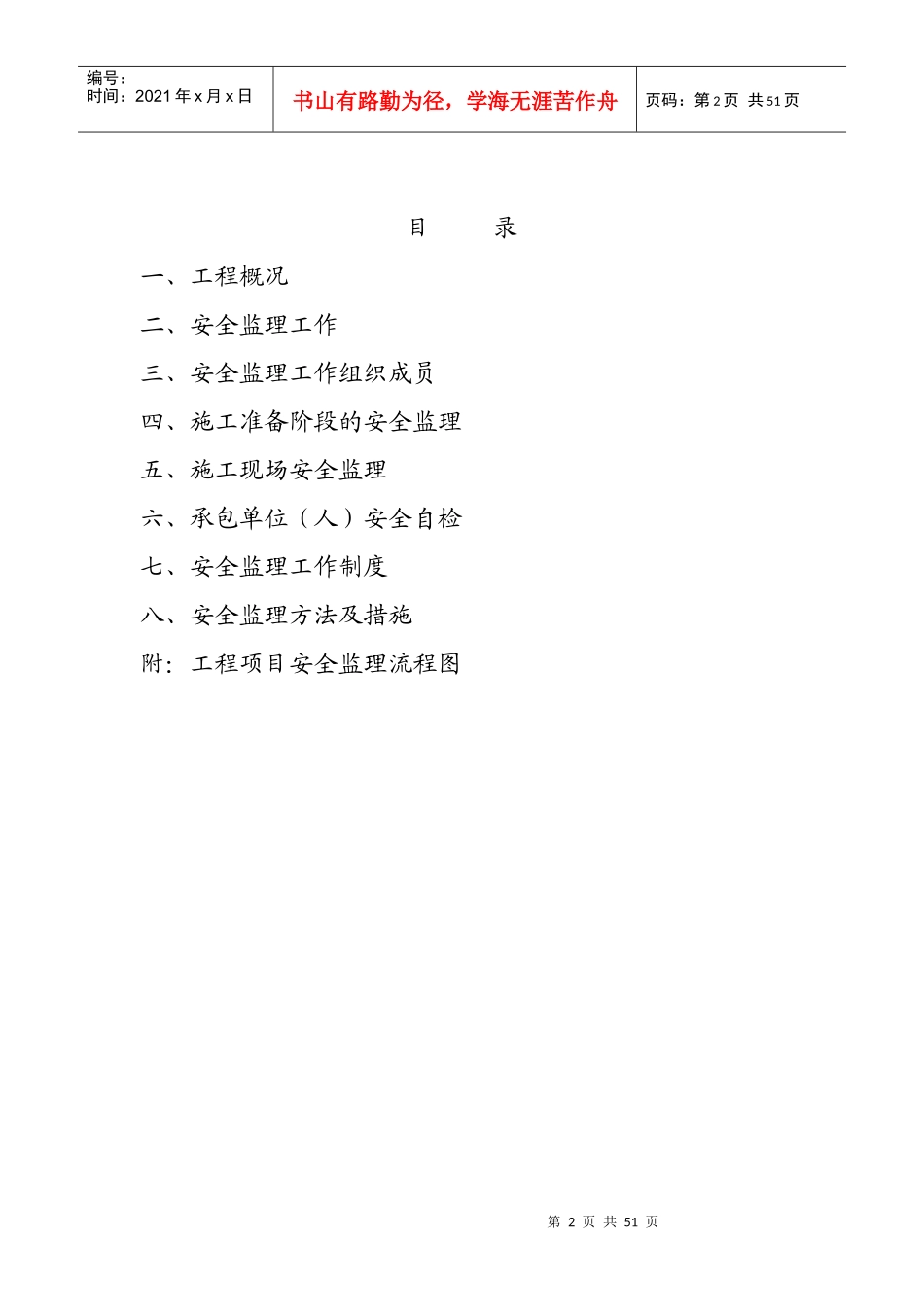

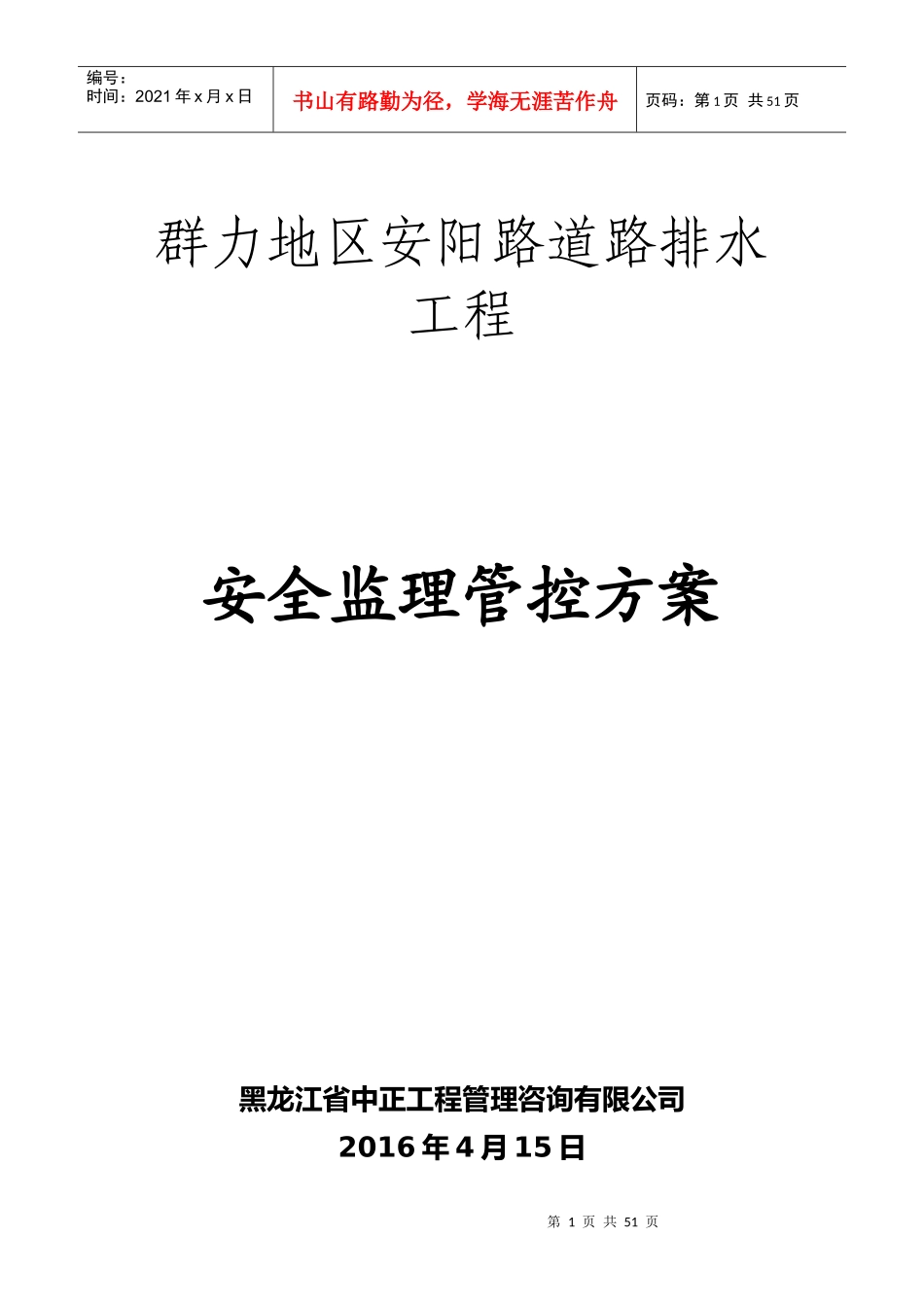

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页群力地区安阳路道路排水工程安全监理管控方案黑龙江省中正工程管理咨询有限公司2016年4月15日第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页目录一、工程概况二、安全监理工作三、安全监理工作组织成员四、施工准备阶段的安全监理五、施工现场安全监理六、承包单位（人）安全自检七、安全监理工作制度八、安全监理方法及措施附：工程项目安全监理流程图第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页一、工程项目概况一、工程概况1、工程名称：群力地区安阳路道路排水工程2、工程地点：哈尔滨市群里地区西区安阳路建设单位：哈尔滨西部地区开发建设领导小组办公室设计单位：黑龙江省林业设计研究院（道路）中国市政工程东北设计研究总院（排水）勘察单位：监理单位：黑龙江省中正工程管理咨询有限公司施工单位：黑龙江省华龙建设有限公司（七标）黑龙江省讯腾建设工程有限公司（八标）3、质量目标：合格（符合现行工程施工质量验收标准以及相关专业验收规范的合格标准）4、工程工期：本工程计划开工日期为2016年4月15日竣工日期为2016年10月30日总工期199日历天5、工程概况及工程结构形式:第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页（一）道路工程（1）工程概述安阳路为群力新区一条东西走向的城市主干路，其西起昆仑路东至三环路，自西向东分别与秦岭路、青山路、天平西路、天平东路、龙柏路、燕山路、一直至终点与三环路等城市道路相交；其中与三环路为分离式立体交叉（安阳路下穿，三环路上跨），其余均为平面交叉；本项目是群力新区道路网的重要组成部分。本次道路设计路段为西起昆仑路东至三环路，道路路线里程为3.249km。安阳路道路工程K2+525-K2+860为第七标段，道路全长335米。安阳路道路工程K2+860-K3+210.972为第八标段，道路全长350.972米。（2）技术标准结合现场并考虑远期使用功能和经济承受能力，力求平、纵、横协调。尽量选用较高的技术指标，以提高道路的使用质第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页量。主要技术标准表项目单位标准值采用值道路等级城市主干路设计行车速度Km/h6060道路交通量达到饱和状态时设计年限a2020路面结构设计使用年限a1515不设超高的最小圆曲线半径m600/设超高最小圆曲线半径（一般值）m300/设超高最小圆曲线半径（极限值）m150/最大纵坡m5.0%0.39%最小坡长m150160竖曲线一般最小半径（凸型）m180014000竖曲线一般最小半径（凹型）m150014000竖曲线最小长度m5092（3）路基道路标准横断面如下：第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页2m（人行道）+3m（自行车道）+2m（绿化带）+12m（机动车道）+12m（中央分隔带）+12m（机动车道）+2m（绿化带）+3m（自行车道）+2m（人行道）=50m路拱坡度：行车道采用1.5%，自行车道人行道采用1.5%。（4）路基压实度路基压实度表填挖类型路面底面以下深度（cm）填料最小CBR值填料最大粒径（cm）压实度（%）填方路基上路床0～30810≥96下路床30～80510≥96上路堤80～150415≥94下路堤150以下315≥93零填及挖方路基0～30810≥9630～80510≥96非机动车道0～150410≥94第7页共51页第6页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共51页人行道0～150310≥93（5）路基边坡根据填料的物理力学性质、边坡高度和工程地质条件为确保施工期间路基的安全稳定确定填方路堤边坡采用1:1:5，挖方路堑边坡坡率采用1:1:5，施工时如存在红线范围外有障碍物等条件不能按设计边坡坡度施工时应注意做好支挡防护工程。（6）路基处理①填方路堤两侧多计50cm帮宽土方，以保证路基边坡土方压实度。②为易于草木生长成活，绿化带宽度范围内回填有利于植物生长的种植土，两侧绿化带（分隔带）深度80cm。③不良地质地段的处理措施。...
