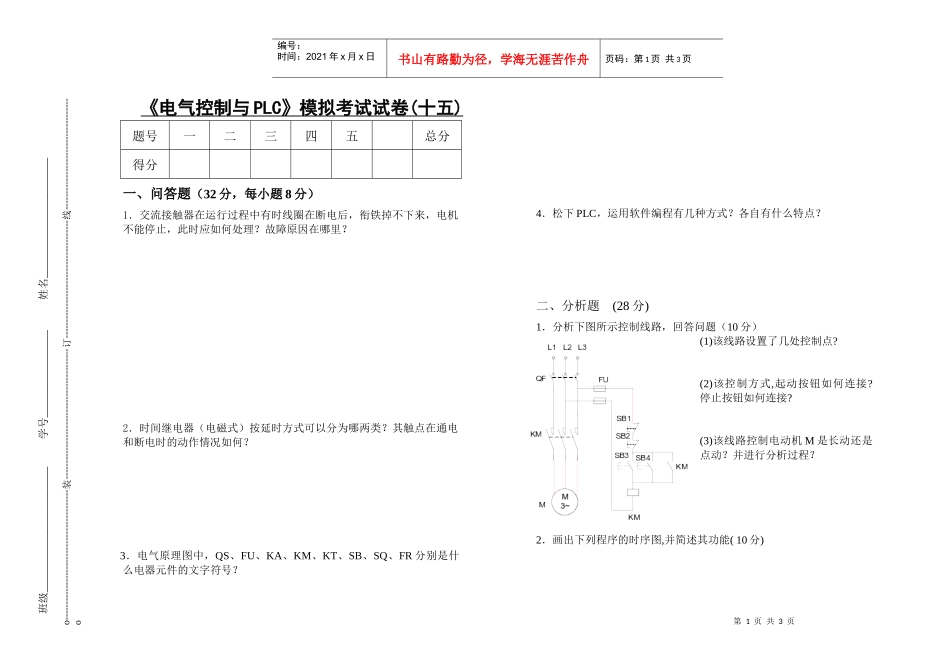

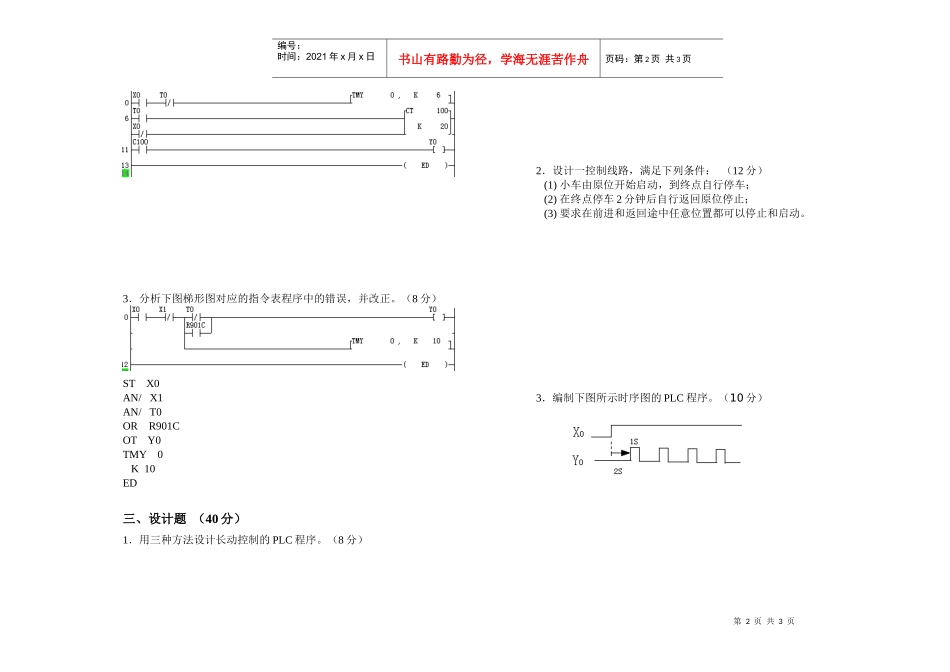

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《电气控制与PLC》模拟考试试卷(十五)题号一二三四五总分得分一、问答题（32分，每小题8分）1．交流接触器在运行过程中有时线圈在断电后，衔铁掉不下来，电机不能停止，此时应如何处理？故障原因在哪里？2．时间继电器（电磁式）按延时方式可以分为哪两类？其触点在通电和断电时的动作情况如何？3．电气原理图中，QS、FU、KA、KM、KT、SB、SQ、FR分别是什么电器元件的文字符号？4．松下PLC，运用软件编程有几种方式？各自有什么特点？二、分析题(28分)1．分析下图所示控制线路，回答问题（10分）(1)该线路设置了几处控制点?(2)该控制方式,起动按钮如何连接?停止按钮如何连接?(3)该线路控制电动机M是长动还是点动？并进行分析过程？2．画出下列程序的时序图,并简述其功能(10分)班级_______________________学号________________姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页3．分析下图梯形图对应的指令表程序中的错误，并改正。（8分）STX0AN/X1AN/T0ORR901COTY0TMY0K10ED三、设计题（40分）1．用三种方法设计长动控制的PLC程序。（8分）2．设计一控制线路，满足下列条件：（12分）(1)小车由原位开始启动，到终点自行停车；(2)在终点停车2分钟后自行返回原位停止；(3)要求在前进和返回途中任意位置都可以停止和启动。3．编制下图所示时序图的PLC程序。（10分）第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页4．编制下图所示时序图的PLC程序(Y1对Y0进行二分频)。(10分)
