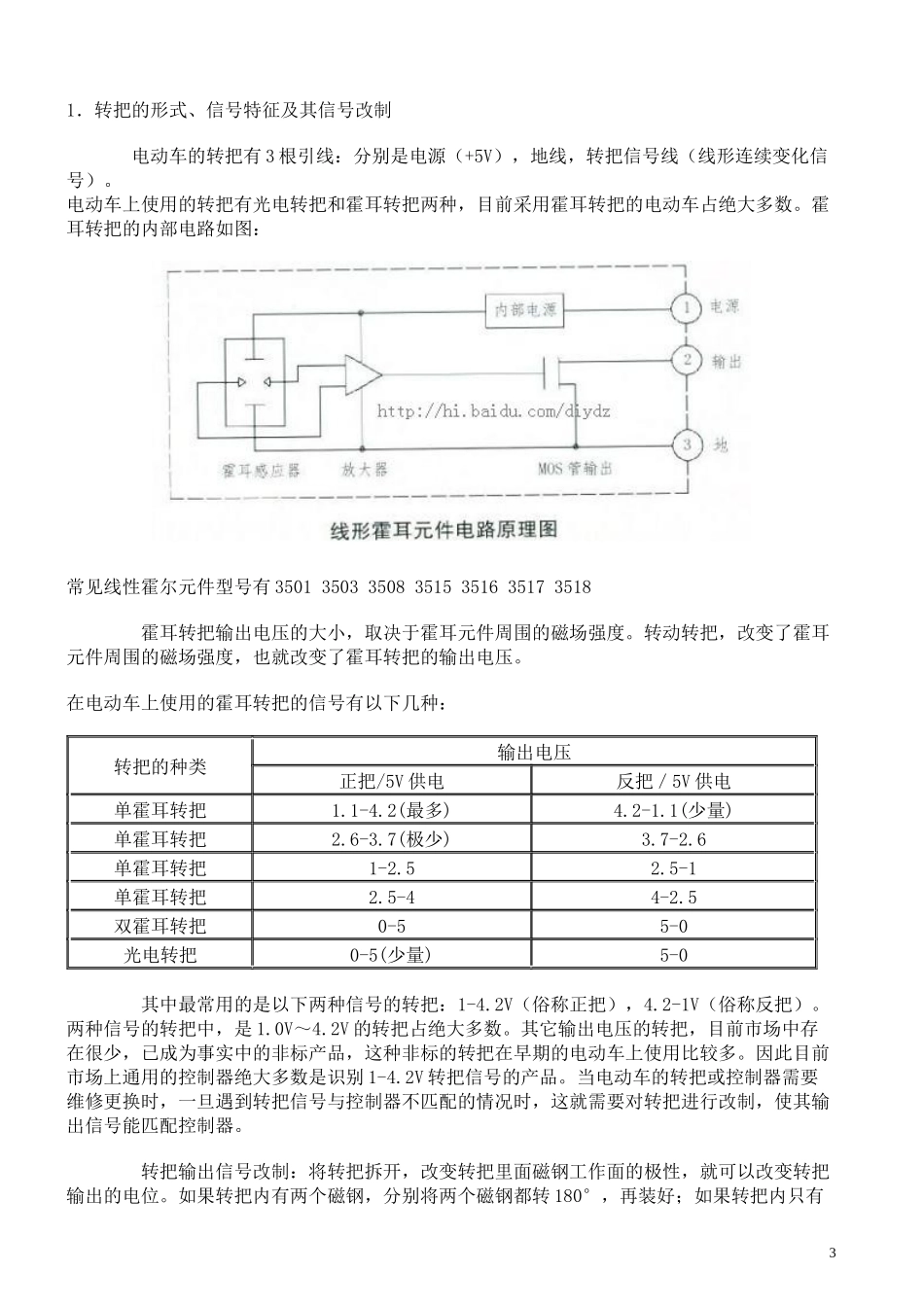

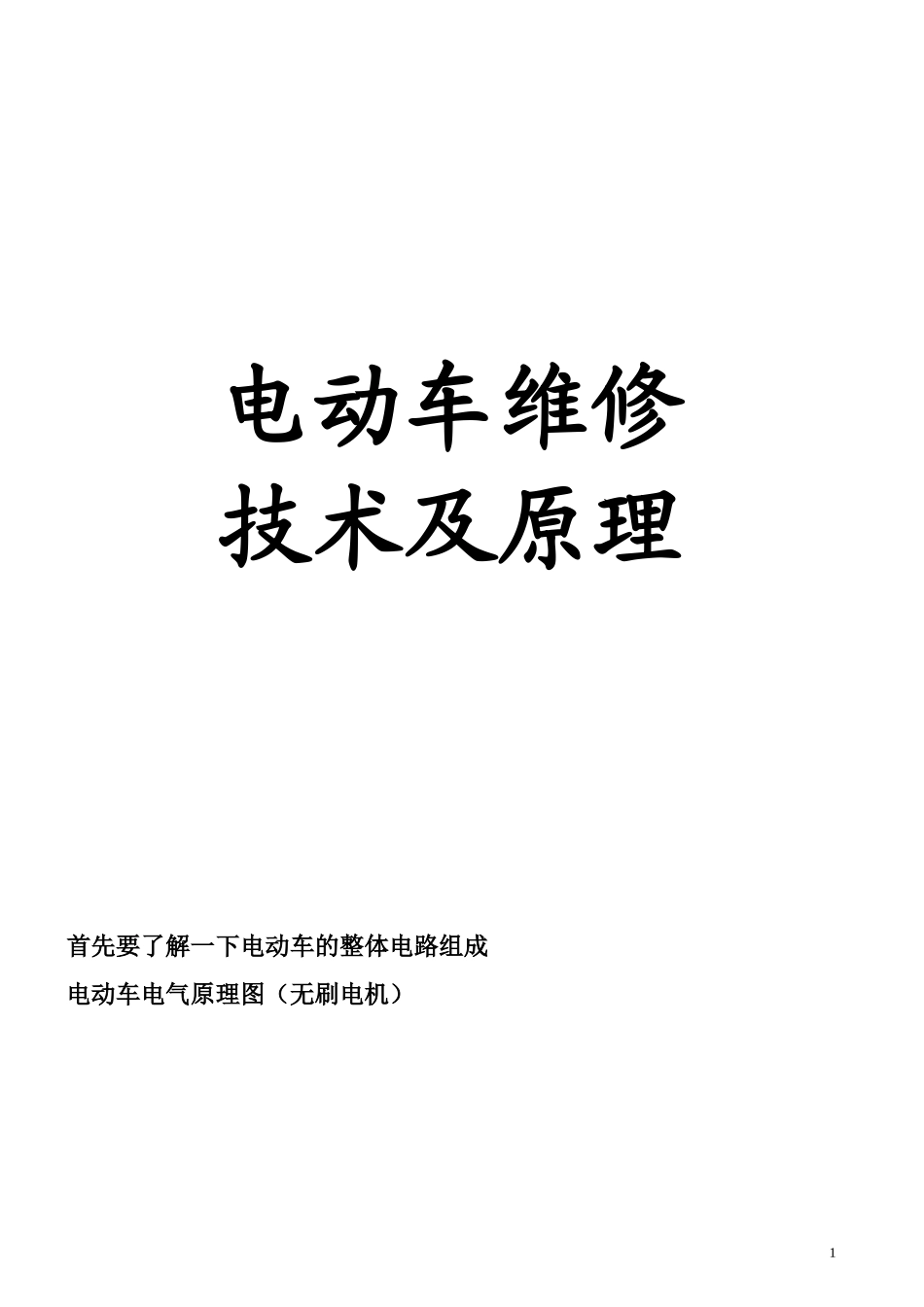

电动车维修技术及原理首先要了解一下电动车的整体电路组成电动车电气原理图（无刷电机）1新增电动自行车电原理图电动车转把，闸把的结构，信号特征及改制21．转把的形式、信号特征及其信号改制电动车的转把有3根引线：分别是电源（+5V），地线，转把信号线（线形连续变化信号）。电动车上使用的转把有光电转把和霍耳转把两种，目前采用霍耳转把的电动车占绝大多数。霍耳转把的内部电路如图：常见线性霍尔元件型号有3501350335083515351635173518霍耳转把输出电压的大小，取决于霍耳元件周围的磁场强度。转动转把，改变了霍耳元件周围的磁场强度，也就改变了霍耳转把的输出电压。在电动车上使用的霍耳转把的信号有以下几种：转把的种类输出电压正把/5V供电反把／5V供电单霍耳转把1.1-4.2(最多)4.2-1.1(少量)单霍耳转把2.6-3.7(极少)3.7-2.6单霍耳转把1-2.52.5-1单霍耳转把2.5-44-2.5双霍耳转把0-55-0光电转把0-5(少量)5-0其中最常用的是以下两种信号的转把：1-4.2V（俗称正把），4.2-1V（俗称反把）。两种信号的转把中，是1.0V～4.2V的转把占绝大多数。其它输出电压的转把，目前市场中存在很少，已成为事实中的非标产品，这种非标的转把在早期的电动车上使用比较多。因此目前市场上通用的控制器绝大多数是识别1-4.2V转把信号的产品。当电动车的转把或控制器需要维修更换时，一旦遇到转把信号与控制器不匹配的情况时，这就需要对转把进行改制，使其输出信号能匹配控制器。转把输出信号改制：将转把拆开，改变转把里面磁钢工作面的极性，就可以改变转把输出的电位。如果转把内有两个磁钢，分别将两个磁钢都转180°，再装好；如果转把内只有31个磁钢，将磁钢取出，反转180°后，装好转把，这样就改变了转把里面霍耳元件工作磁场的起始位置，从而实现了转把输出信号的改制。如图：2．闸把的形式与刹车信号及其信号改制转把信号是电动车电机旋转的驱动信号，闸把信号是电机停止转动的制动信号。电动车标准要求电动车在刹车制动时，控制器应能自动切断对电机的供电。因此电动车闸把上应该有闸把位置传感元件，在有捏刹车把动作时，将刹车信号传给控制器，控制器接受到刹车信号后，立即停止对电机的供电。电动车闸把的位置传感元件有机械式微动开关（分机械常开和机械常闭两种）和开关型霍耳感应元件（分刹车低电位和刹车高电位两种）两种。常见单极性开关霍尔元件型号的型号有：312231233141314331443161324033613362其典型内部电路如下：（开关霍耳元件电路原理图）一般机械常开的刹车信号是常高电位，当刹车时，闸把内部的微动开关闭合，其信号变成低电位。一般机械常闭的刹车信号是常低电位，当刹车时，闸把内部的微动开关打开，其信号变成高电位。一般电子低电位闸把的刹车信号是常高电位，当刹车时，闸把内部的霍耳元件信号翻转，其信号变成低电位。一般电子高电位闸把的刹车信号是常低电位，当刹车时，闸把内部的霍耳元件信号翻转，其信号变成高电位。刹车信号高低电位的变化，是控制器识别电动车是否处于刹车状态，从而判断控制器是否给电机供电。当电动车的闸把或控制器需要维修更换时，会遇到闸把信号与控制器不匹配的情况时，这就需要对闸把进行改制，使其输出信号能匹配控制器。因此在维修实践中，不论4闸把的形式如何，也不论控制器识别何种刹车信号，应做到能对各种形式的刹车信号进行适当改进，以匹配成控制器能识别的信号。电动车主要由电机，控制器，电池，充电器四部分组成，人称“四大件”所以接下来，从电机入手(电动车)直流无刷电机的原理与控制直流无刷电机在各个方面得到广泛的应用，处处都可以见到它们的踪影，种类也很繁多，因为本人从事的是电动车方面的行业，故在这里我们主要讲讲电动车上直流无刷电机的原理和控制它的结构图如下：（这是一个小型直流无刷电机的结构图）当然电动车上的无刷电机线圈更多，不过和下面介绍的原理是一样的。这样做的目的是为了简化，同时也是为了使大家更易于理解。其实无刷电机的原理很简单，概括的说就是：当给内置霍耳传感器接通电源时，这些霍耳传感器将信号输入到控制器，其实这些信号间接反映了转子所处的位置。控制器对这些...
