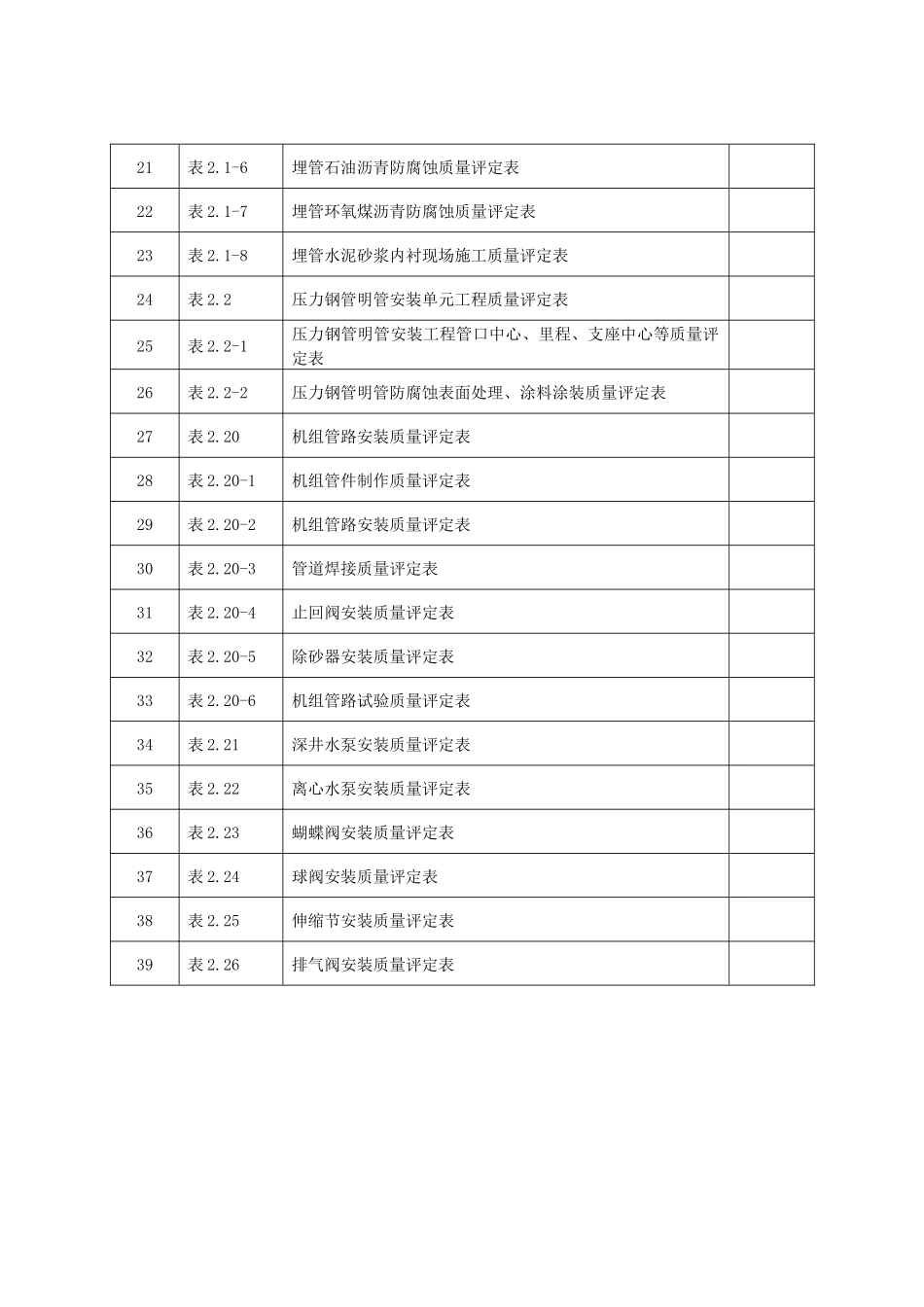

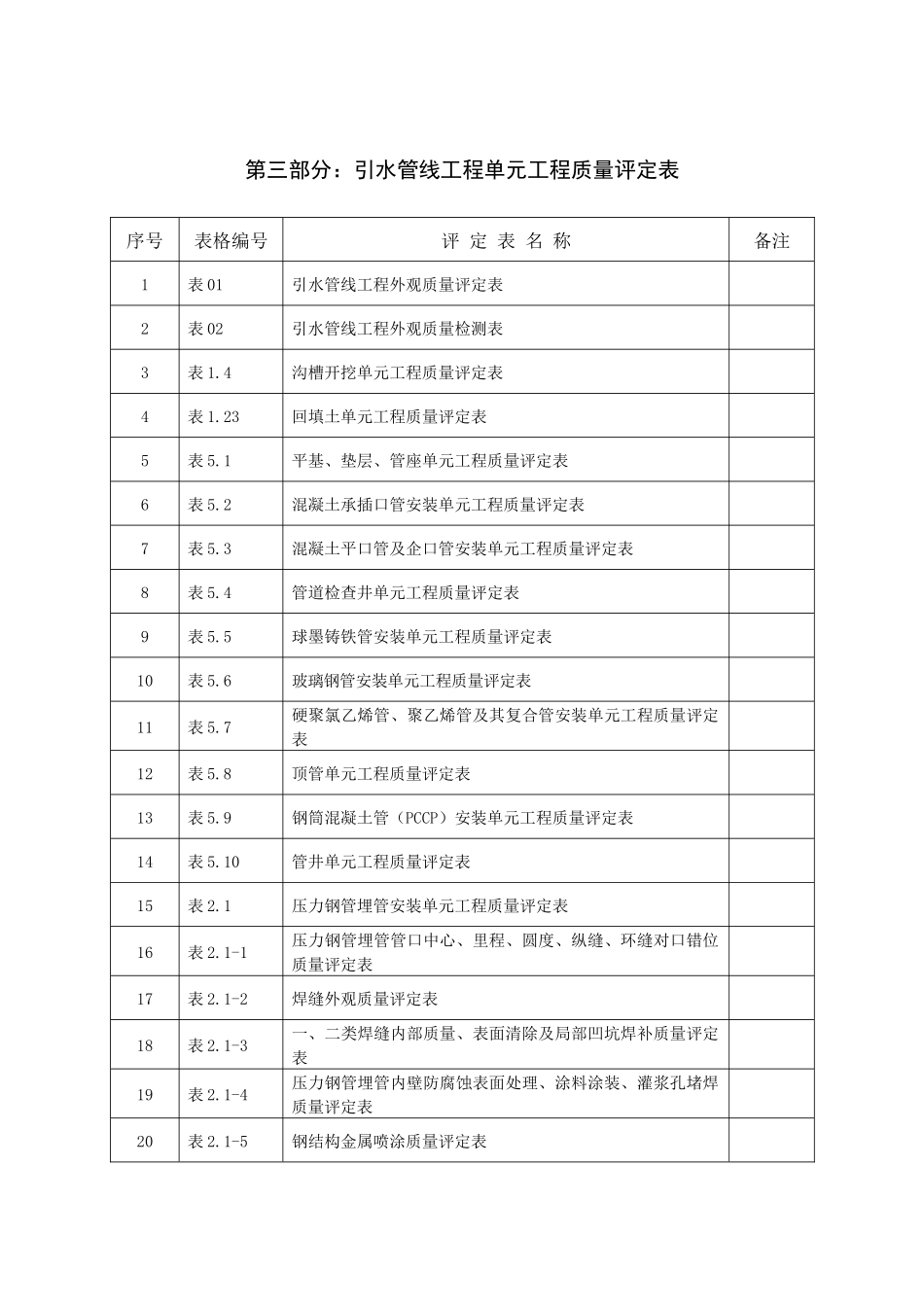

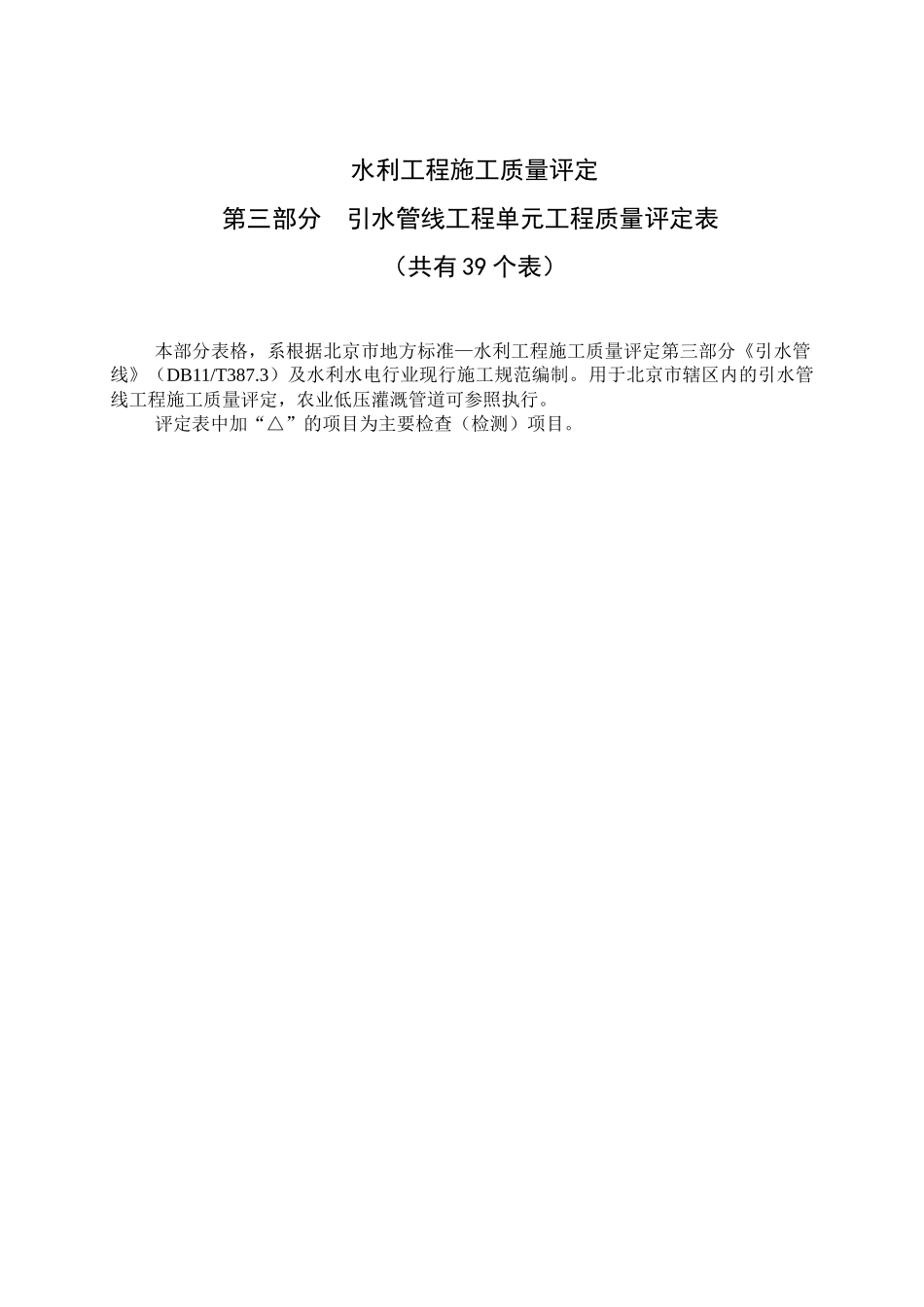

水利工程施工质量评定第三部分引水管线工程单元工程质量评定表（共有39个表）本部分表格，系根据北京市地方标准—水利工程施工质量评定第三部分《引水管线》（DB11/T387.3）及水利水电行业现行施工规范编制。用于北京市辖区内的引水管线工程施工质量评定，农业低压灌溉管道可参照执行。评定表中加“△”的项目为主要检查（检测）项目。第三部分：引水管线工程单元工程质量评定表序号表格编号评定表名称备注1表01引水管线工程外观质量评定表2表02引水管线工程外观质量检测表3表1.4沟槽开挖单元工程质量评定表4表1.23回填土单元工程质量评定表5表5.1平基、垫层、管座单元工程质量评定表6表5.2混凝土承插口管安装单元工程质量评定表7表5.3混凝土平口管及企口管安装单元工程质量评定表8表5.4管道检查井单元工程质量评定表9表5.5球墨铸铁管安装单元工程质量评定表10表5.6玻璃钢管安装单元工程质量评定表11表5.7硬聚氯乙烯管、聚乙烯管及其复合管安装单元工程质量评定表12表5.8顶管单元工程质量评定表13表5.9钢筒混凝土管（PCCP）安装单元工程质量评定表14表5.10管井单元工程质量评定表15表2.1压力钢管埋管安装单元工程质量评定表16表2.1-1压力钢管埋管管口中心、里程、圆度、纵缝、环缝对口错位质量评定表17表2.1-2焊缝外观质量评定表18表2.1-3一、二类焊缝内部质量、表面清除及局部凹坑焊补质量评定表19表2.1-4压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表20表2.1-5钢结构金属喷涂质量评定表21表2.1-6埋管石油沥青防腐蚀质量评定表22表2.1-7埋管环氧煤沥青防腐蚀质量评定表23表2.1-8埋管水泥砂浆内衬现场施工质量评定表24表2.2压力钢管明管安装单元工程质量评定表25表2.2-1压力钢管明管安装工程管口中心、里程、支座中心等质量评定表26表2.2-2压力钢管明管防腐蚀表面处理、涂料涂装质量评定表27表2.20机组管路安装质量评定表28表2.20-1机组管件制作质量评定表29表2.20-2机组管路安装质量评定表30表2.20-3管道焊接质量评定表31表2.20-4止回阀安装质量评定表32表2.20-5除砂器安装质量评定表33表2.20-6机组管路试验质量评定表34表2.21深井水泵安装质量评定表35表2.22离心水泵安装质量评定表36表2.23蝴蝶阀安装质量评定表37表2.24球阀安装质量评定表38表2.25伸缩节安装质量评定表39表2.26排气阀安装质量评定表表01引水管线工程外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表用于引水管线单位工程外观质量评定。2.外观质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织项目法人（建设单位）、监理、设计、施工及工程运行管理单位组成工程外观质量评定组，现场进行外观质量检验评定，并将评定结论报工程质量监督机构核定。3.检测数量。经工程外观质量评定组全面检查后，抽测25%，且各项不得少于10点。4.评定等级标准。测点中符合质量标准的点数占总测点数的百分率为100%时，评为一级。合格率为90%～99.9%时，评为二级。合格率为70%～89.9%时，评为三级。合格率小于70%时，评为四级。5.一级评定得分为标准得分的100%，二级评定得分为标准得分的90%，三级评定得分为标准得分的70%，四级评定得分为标准得分的0%。6.合计应得分是实际评定各项标准分之和，实得分是各项实际得分之和。得分率=实得分/应得分×100%，小数点后保留一位。外观质量检查项目和标准项次检查项目质量标准一级二级三级四级1检查井大角方正大角方正，顺直美观大角基本方正，基本顺直大角基本方正，个别处不够顺直大角不够方正，顺直度较差2检查井梯步牢固可靠无松动，外边缘顺直，梯步之间均匀牢固可靠无松动，外边缘顺直，梯步之间基本均匀牢固可靠无松动，外边缘基本顺直，梯步之间基本均匀牢固可靠无松动，外观边缘顺直度较差，梯步之间不均匀3检查井防渗封堵上下游环缝封堵密实，表面平整光滑美观，没有渗洇水上下游环缝封堵基本密实，表面平整美观，没有明显洇水上下游环缝封堵基本密实，表面基本平整，略有洇水上下游环缝封堵基本不够密实，有渗水4检查井变形缝、结构缝缝宽均匀、平顺，止水材料完整，填充材料饱满，外形美观缝宽基本均匀，止水材...
