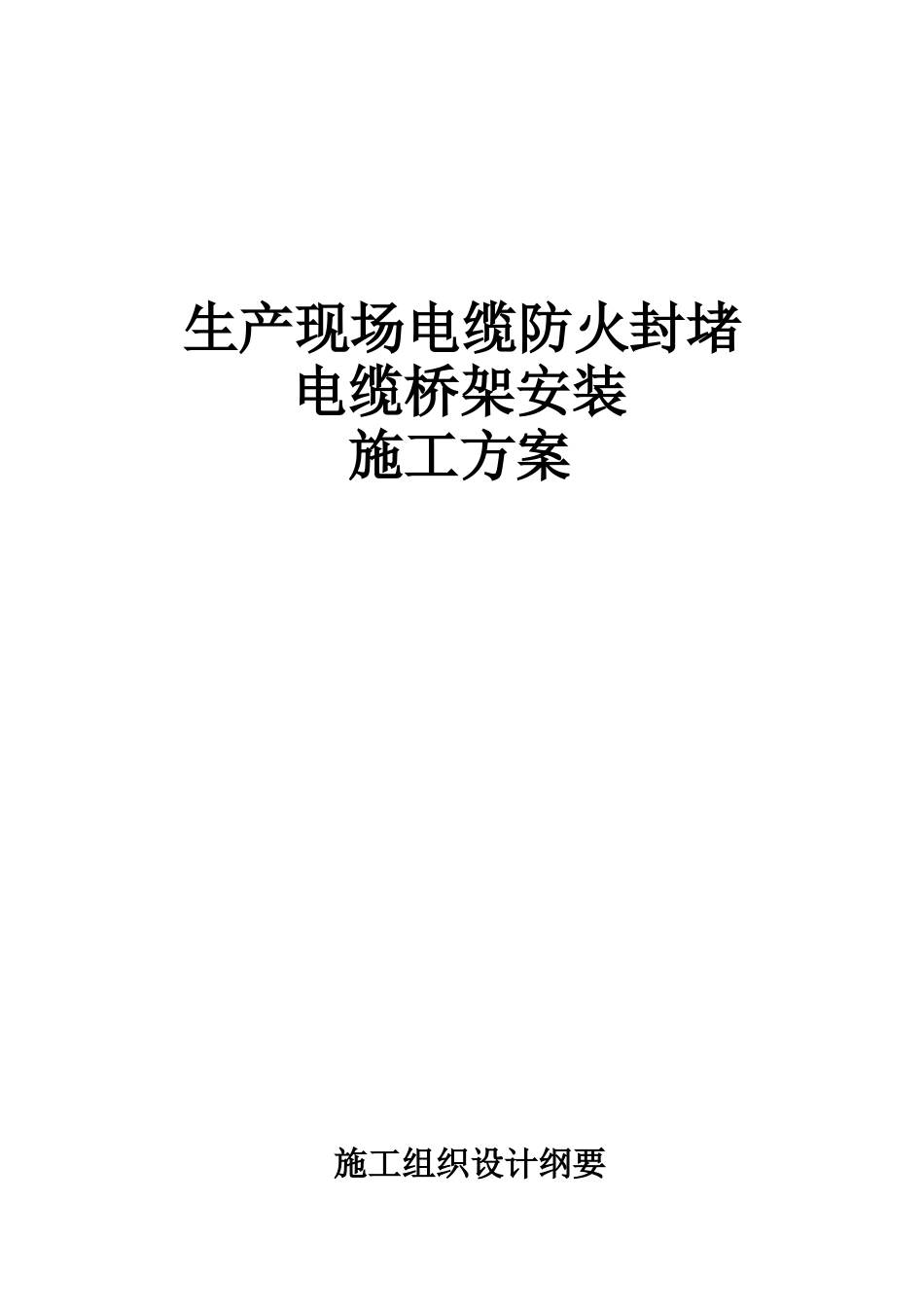

生产现场电缆防火封堵电缆桥架安装施工方案施工组织设计纲要一、工程概况及特点1、工程概况：本工程为电缆防火封堵工程。其中封堵位置包含：控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱，发电机组等。2、工程特点：工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量），既实用又美观。使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。3、设计宗旨：在设计电缆沟道的施工方案时，应充分考虑到以下原则：（1）安全可靠、经济适用、便于安装；维护；（2）符合中国国情，既要适合新建工程，也要适用于改、扩建工程的需要；（3）、电缆隧道设计、施工，做到有法可依、有章可循。规范化是本设计、施工的宗旨。施工要有产品说明书、产品合格证，并提交施工资质（由供货单位施工的）。二、国家电力公司电缆防火封堵工作标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。11.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。2.2现场施工必须符合电力系统安全、文明施工的要求。3.电缆封堵部位3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。3.2竖井和进入油区的电缆入口处。3.3室外端子箱、电源箱、控制箱等电缆穿入处。3.4室内电缆沟电缆穿至开关柜的入口处。其它需要封堵的部位。4.材料选择4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。4.5材料的质量、外观必须符合下列要求：24.5.1有机堵料不氧化、不冒油、软硬适度。4.5.2无机堵料不结块、无杂质。4.5.3防火隔板平整光洁、厚薄均匀。5.施工要求5.1防火隔板的施工，应符合下列要求：5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。5.1.3固定防火隔板的附件需达相应耐火等级要求。5.2有机防火堵料的施工，应符合下列要求：5.2.1施工时将有机防火堵料密实嵌于需封堵的孔隙中。5.2.2所有穿层周围必须包裹一层有机堵料，（不得小于20mm）并均匀密实。5.2.3有机防火堵料与其它防火材料配合封堵时，有机防火堵料应高于隔板20mm，呈几何形状。5.2.4电缆预留孔和电缆保护管两端口应用有机防火堵料封堵严密。堵料嵌入管口的深度不小于50mm。5.3无机防火堵料施工，应符合下列要求：5.3.1施工前整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工。当孔洞面积大于0.1平方米，且可能行人的地3方应采用加固措施。5.3.2构筑阻火墙时，阻火墙的厚度不小于250mm。5.3.3阻火墙应设置在电缆支（托）架处，构筑牢固；室外电缆沟的阻火墙如设电缆预留孔时，应用有机堵料封堵严密，底部设排水孔洞。5.4阻火包施工，应符合下列要求：5.4.1施工前，将电缆作必要的整理，检查阻火包有无破损，不得使用破损的阻火包。5.4.2在电缆周围宜裹一层有机防火堵料，将阻火包平服地嵌入电缆空隙中，阻火包应交叉堆砌。5.4.3当用阻火包构筑阻火墙时，阻火墙底部用砖砌筑支墩；并留排水孔，应采取固定措施以防止阻火墙坍塌。5.5自粘性防火带施工，符合下列要求：5.5.1施工前作电缆整理。5.5.2按产品说明书要求进行施工。5.5.3允许多根小截面控制电缆束缠绕自粘性防火包带，两端缝隙用有机防火堵料...
