混凝土工程中常见的质量问题与防治措施汇总VIP免费

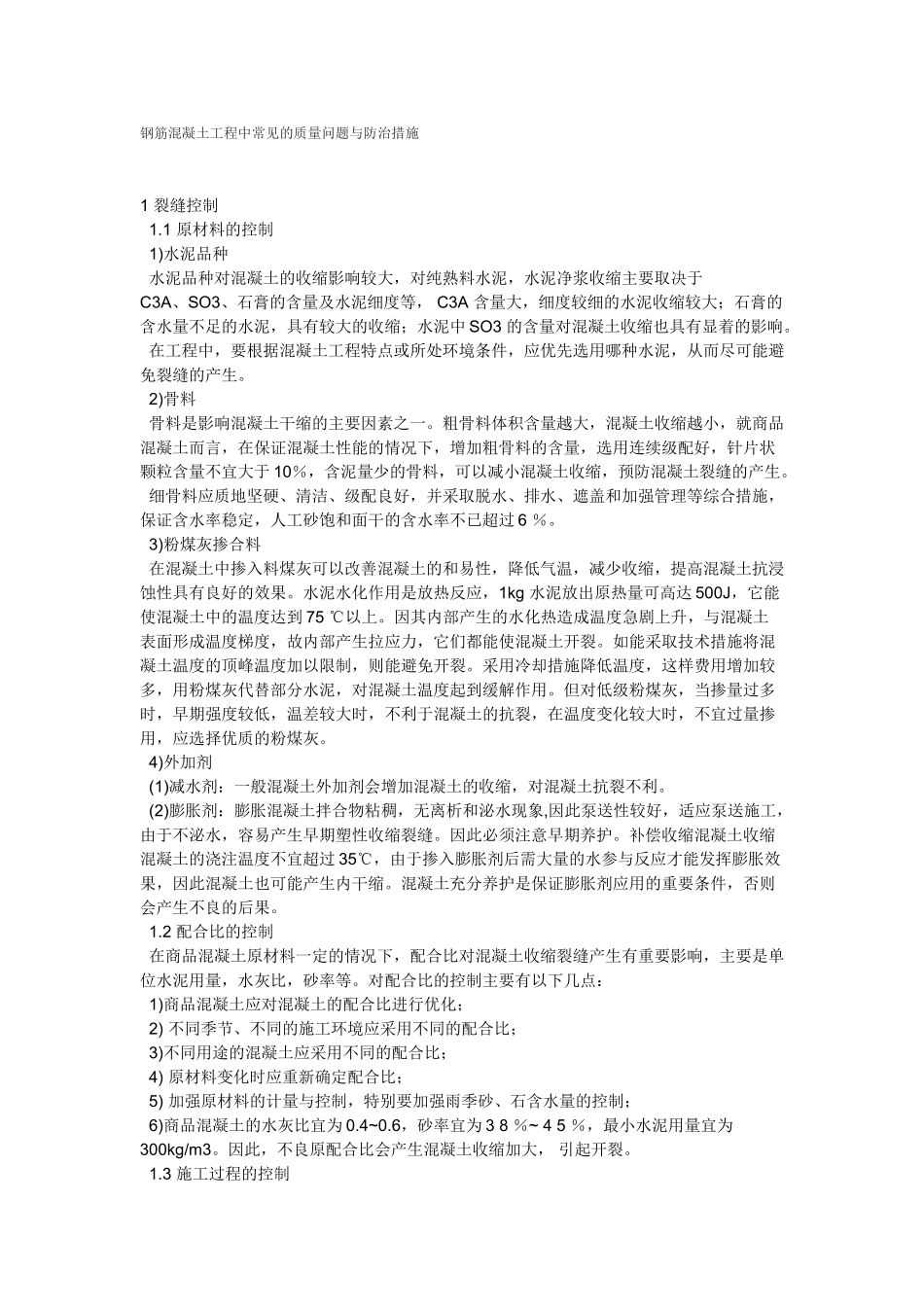

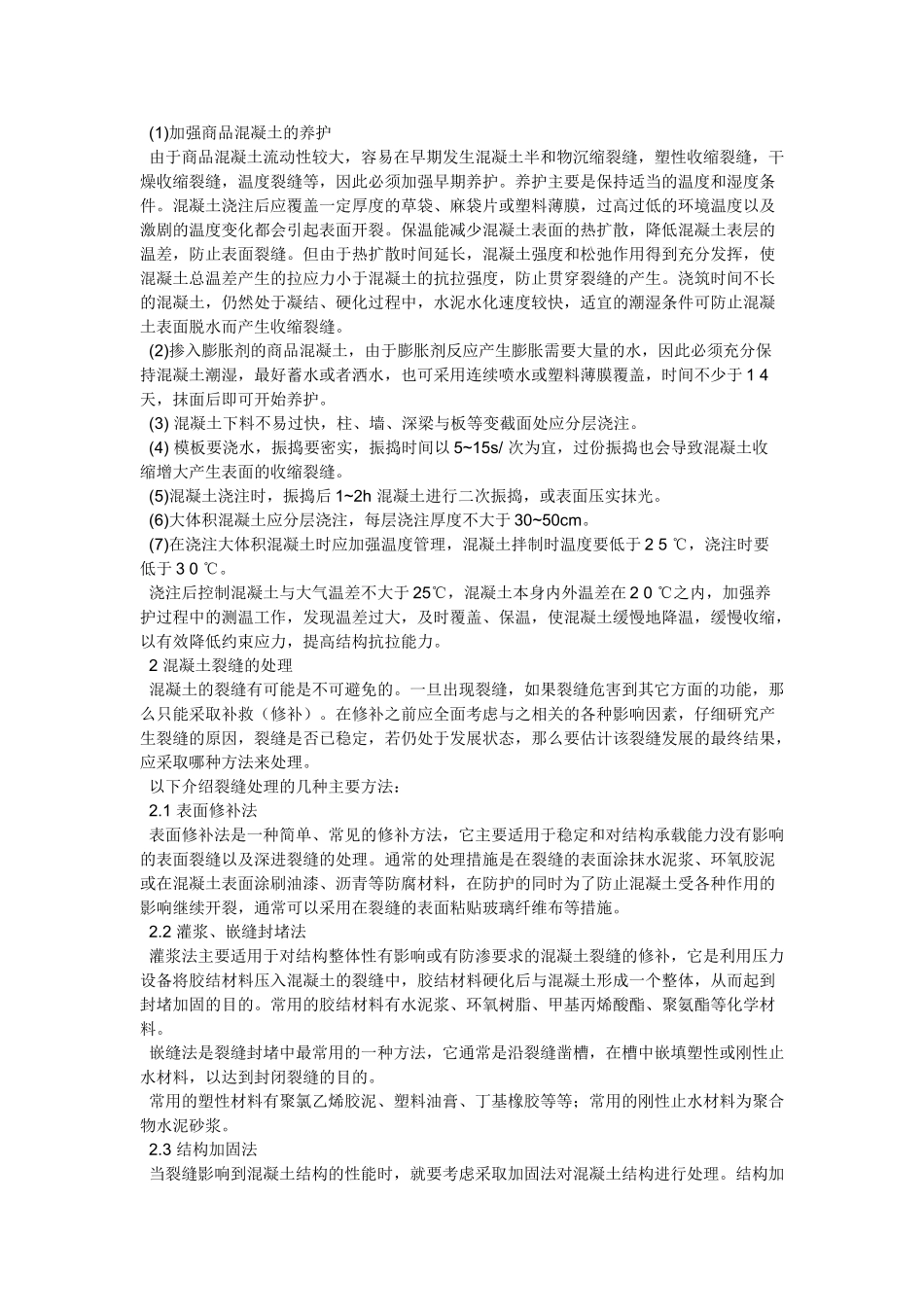

钢筋混凝土工程中常见的质量问题与防治措施1裂缝控制1.1原材料的控制1)水泥品种水泥品种对混凝土的收缩影响较大，对纯熟料水泥，水泥净浆收缩主要取决于C3A、SO3、石膏的含量及水泥细度等，C3A含量大，细度较细的水泥收缩较大；石膏的含水量不足的水泥，具有较大的收缩；水泥中SO3的含量对混凝土收缩也具有显着的影响。在工程中，要根据混凝土工程特点或所处环境条件，应优先选用哪种水泥，从而尽可能避免裂缝的产生。2)骨料骨料是影响混凝土干缩的主要因素之一。粗骨料体积含量越大，混凝土收缩越小，就商品混凝土而言，在保证混凝土性能的情况下，增加粗骨料的含量，选用连续级配好，针片状颗粒含量不宜大于10％，含泥量少的骨料，可以减小混凝土收缩，预防混凝土裂缝的产生。细骨料应质地坚硬、清洁、级配良好，并采取脱水、排水、遮盖和加强管理等综合措施，保证含水率稳定，人工砂饱和面干的含水率不已超过6％。3)粉煤灰掺合料在混凝土中掺入料煤灰可以改善混凝土的和易性，降低气温，减少收缩，提高混凝土抗浸蚀性具有良好的效果。水泥水化作用是放热反应，1kg水泥放出原热量可高达500J，它能使混凝土中的温度达到75℃以上。因其内部产生的水化热造成温度急剧上升，与混凝土表面形成温度梯度，故内部产生拉应力，它们都能使混凝土开裂。如能采取技术措施将混凝土温度的顶峰温度加以限制，则能避免开裂。采用冷却措施降低温度，这样费用增加较多，用粉煤灰代替部分水泥，对混凝土温度起到缓解作用。但对低级粉煤灰，当掺量过多时，早期强度较低，温差较大时，不利于混凝土的抗裂，在温度变化较大时，不宜过量掺用，应选择优质的粉煤灰。4)外加剂(1)减水剂：一般混凝土外加剂会增加混凝土的收缩，对混凝土抗裂不利。(2)膨胀剂：膨胀混凝土拌合物粘稠，无离析和泌水现象,因此泵送性较好，适应泵送施工，由于不泌水，容易产生早期塑性收缩裂缝。因此必须注意早期养护。补偿收缩混凝土收缩混凝土的浇注温度不宜超过35℃，由于掺入膨胀剂后需大量的水参与反应才能发挥膨胀效果，因此混凝土也可能产生内干缩。混凝土充分养护是保证膨胀剂应用的重要条件，否则会产生不良的后果。1.2配合比的控制在商品混凝土原材料一定的情况下，配合比对混凝土收缩裂缝产生有重要影响，主要是单位水泥用量，水灰比，砂率等。对配合比的控制主要有以下几点：1)商品混凝土应对混凝土的配合比进行优化；2)不同季节、不同的施工环境应采用不同的配合比；3)不同用途的混凝土应采用不同的配合比；4)原材料变化时应重新确定配合比；5)加强原材料的计量与控制，特别要加强雨季砂、石含水量的控制；6)商品混凝土的水灰比宜为0.4~0.6，砂率宜为38％~45％，最小水泥用量宜为300kg/m3。因此，不良原配合比会产生混凝土收缩加大，引起开裂。1.3施工过程的控制(1)加强商品混凝土的养护由于商品混凝土流动性较大，容易在早期发生混凝土半和物沉缩裂缝，塑性收缩裂缝，干燥收缩裂缝，温度裂缝等，因此必须加强早期养护。养护主要是保持适当的温度和湿度条件。混凝土浇注后应覆盖一定厚度的草袋、麻袋片或塑料薄膜，过高过低的环境温度以及激剧的温度变化都会引起表面开裂。保温能减少混凝土表面的热扩散，降低混凝土表层的温差，防止表面裂缝。但由于热扩散时间延长，混凝土强度和松弛作用得到充分发挥，使混凝土总温差产生的拉应力小于混凝土的抗拉强度，防止贯穿裂缝的产生。浇筑时间不长的混凝土，仍然处于凝结、硬化过程中，水泥水化速度较快，适宜的潮湿条件可防止混凝土表面脱水而产生收缩裂缝。(2)掺入膨胀剂的商品混凝土，由于膨胀剂反应产生膨胀需要大量的水，因此必须充分保持混凝土潮湿，最好蓄水或者洒水，也可采用连续喷水或塑料薄膜覆盖，时间不少于14天，抹面后即可开始养护。(3)混凝土下料不易过快，柱、墙、深梁与板等变截面处应分层浇注。(4)模板要浇水，振捣要密实，振捣时间以5~15s/次为宜，过份振捣也会导致混凝土收缩增大产生表面的收缩裂缝。(5)混凝土浇注时，振捣后1~2h混凝土进行二次振捣，或表面压实抹光。(6)大体积混凝土应分层浇注，每层浇注厚度不大于30~50cm。(7)在浇注大体积混凝土...
