石头无水造纸原料介绍VIP专享VIP免费

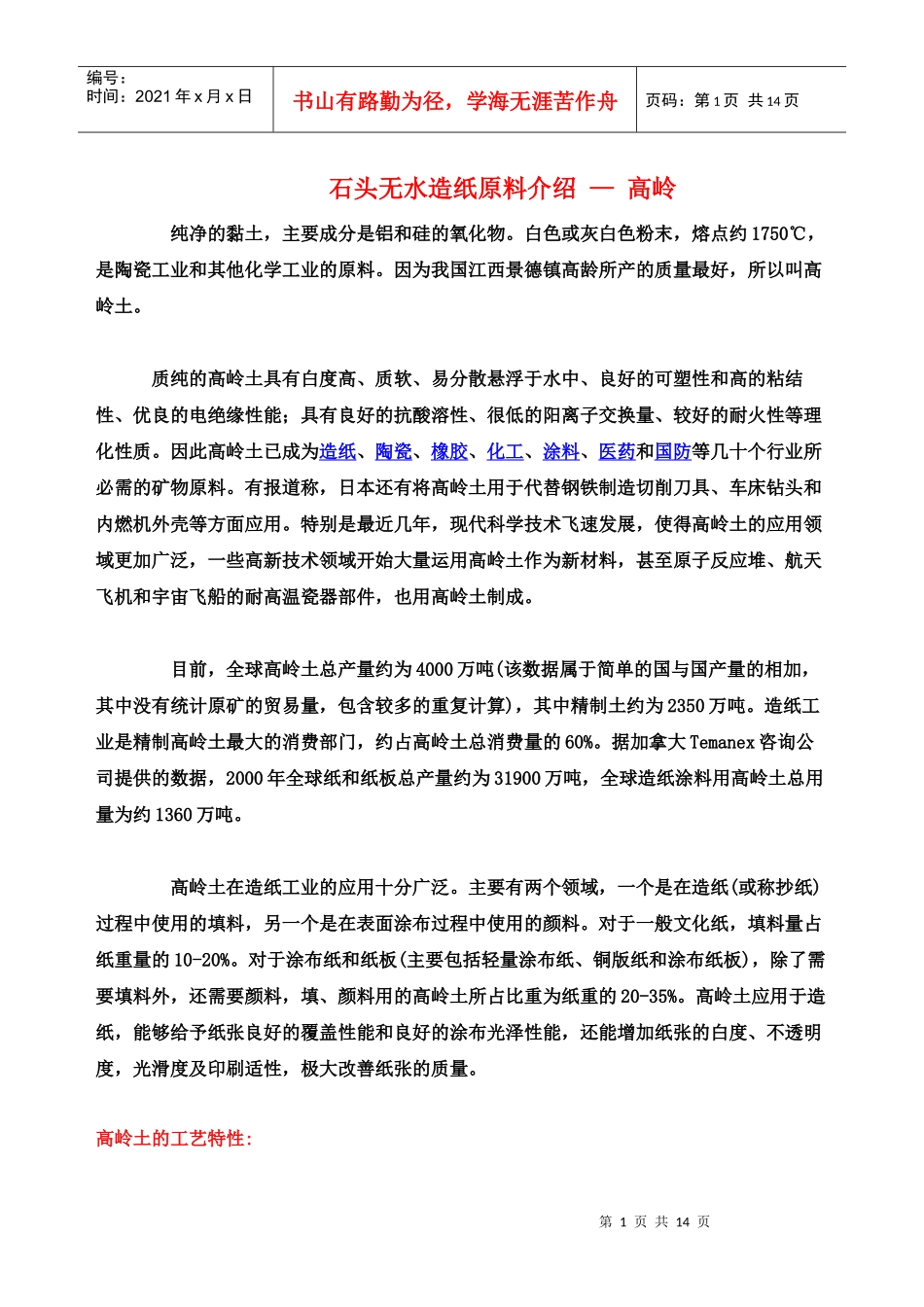

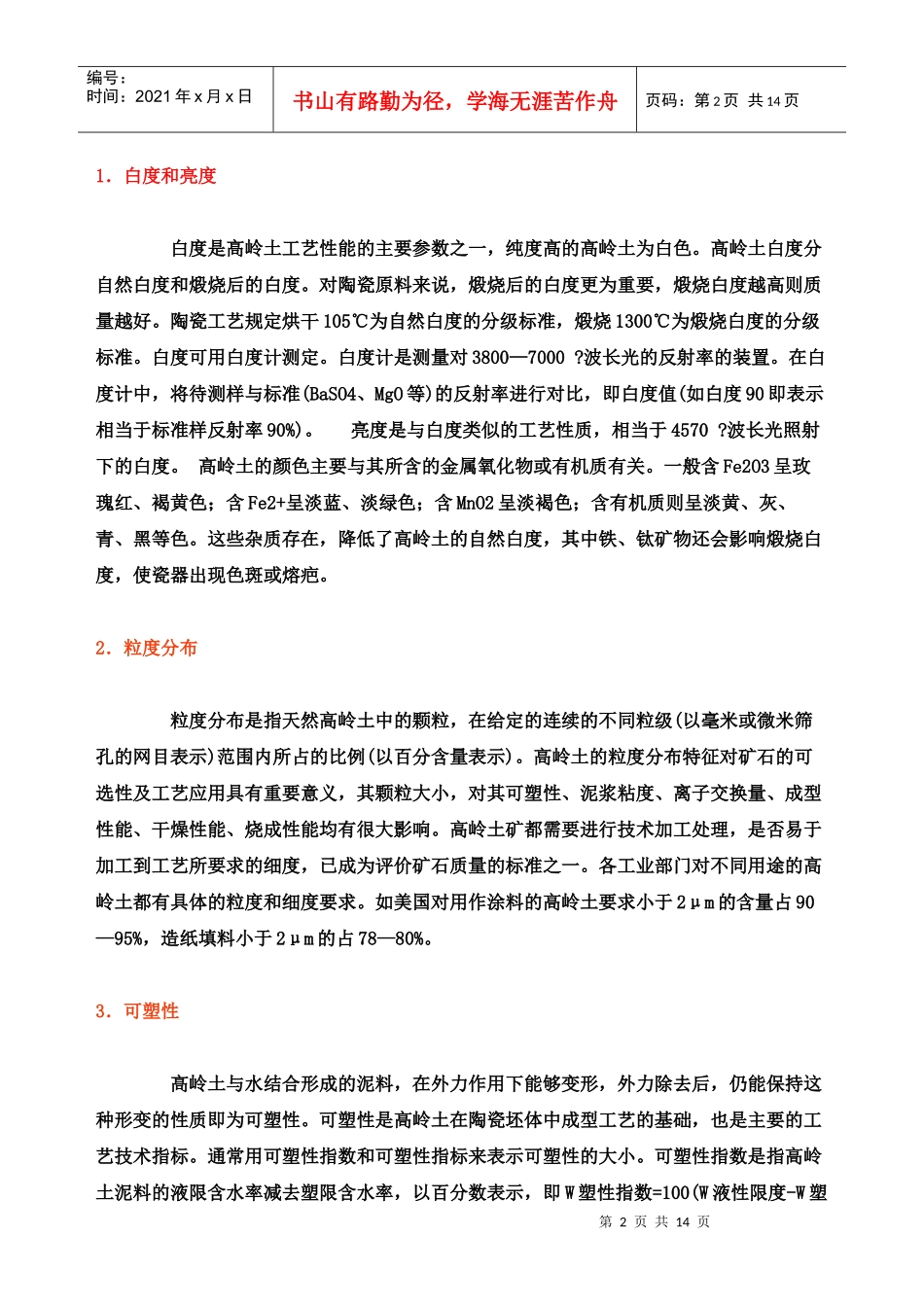

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页原料介绍石头无水造纸原料介绍—高岭纯净的黏土，主要成分是铝和硅的氧化物。白色或灰白色粉末，熔点约1750℃，是陶瓷工业和其他化学工业的原料。因为我国江西景德镇高龄所产的质量最好，所以叫高岭土。质纯的高岭土具有白度高、质软、易分散悬浮于水中、良好的可塑性和高的粘结性、优良的电绝缘性能；具有良好的抗酸溶性、很低的阳离子交换量、较好的耐火性等理化性质。因此高岭土已成为造纸、陶瓷、橡胶、化工、涂料、医药和国防等几十个行业所必需的矿物原料。有报道称，日本还有将高岭土用于代替钢铁制造切削刀具、车床钻头和内燃机外壳等方面应用。特别是最近几年，现代科学技术飞速发展，使得高岭土的应用领域更加广泛，一些高新技术领域开始大量运用高岭土作为新材料，甚至原子反应堆、航天飞机和宇宙飞船的耐高温瓷器部件，也用高岭土制成。目前，全球高岭土总产量约为4000万吨(该数据属于简单的国与国产量的相加，其中没有统计原矿的贸易量，包含较多的重复计算)，其中精制土约为2350万吨。造纸工业是精制高岭土最大的消费部门，约占高岭土总消费量的60%。据加拿大Temanex咨询公司提供的数据，2000年全球纸和纸板总产量约为31900万吨，全球造纸涂料用高岭土总用量为约1360万吨。高岭土在造纸工业的应用十分广泛。主要有两个领域，一个是在造纸(或称抄纸)过程中使用的填料，另一个是在表面涂布过程中使用的颜料。对于一般文化纸，填料量占纸重量的10-20%。对于涂布纸和纸板(主要包括轻量涂布纸、铜版纸和涂布纸板)，除了需要填料外，还需要颜料，填、颜料用的高岭土所占比重为纸重的20-35%。高岭土应用于造纸，能够给予纸张良好的覆盖性能和良好的涂布光泽性能，还能增加纸张的白度、不透明度，光滑度及印刷适性，极大改善纸张的质量。高岭土的工艺特性:第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1．白度和亮度白度是高岭土工艺性能的主要参数之一，纯度高的高岭土为白色。高岭土白度分自然白度和煅烧后的白度。对陶瓷原料来说，煅烧后的白度更为重要，煅烧白度越高则质量越好。陶瓷工艺规定烘干105℃为自然白度的分级标准，煅烧1300℃为煅烧白度的分级标准。白度可用白度计测定。白度计是测量对3800—7000?波长光的反射率的装置。在白度计中，将待测样与标准(BaSO4、MgO等)的反射率进行对比，即白度值(如白度90即表示相当于标准样反射率90%)。亮度是与白度类似的工艺性质，相当于4570?波长光照射下的白度。高岭土的颜色主要与其所含的金属氧化物或有机质有关。一般含Fe2O3呈玫瑰红、褐黄色；含Fe2+呈淡蓝、淡绿色；含MnO2呈淡褐色；含有机质则呈淡黄、灰、青、黑等色。这些杂质存在，降低了高岭土的自然白度，其中铁、钛矿物还会影响煅烧白度，使瓷器出现色斑或熔疤。2．粒度分布粒度分布是指天然高岭土中的颗粒，在给定的连续的不同粒级(以毫米或微米筛孔的网目表示)范围内所占的比例(以百分含量表示)。高岭土的粒度分布特征对矿石的可选性及工艺应用具有重要意义，其颗粒大小，对其可塑性、泥浆粘度、离子交换量、成型性能、干燥性能、烧成性能均有很大影响。高岭土矿都需要进行技术加工处理，是否易于加工到工艺所要求的细度，已成为评价矿石质量的标准之一。各工业部门对不同用途的高岭土都有具体的粒度和细度要求。如美国对用作涂料的高岭土要求小于2μm的含量占90—95%，造纸填料小于2μm的占78—80%。3．可塑性高岭土与水结合形成的泥料，在外力作用下能够变形，外力除去后，仍能保持这种形变的性质即为可塑性。可塑性是高岭土在陶瓷坯体中成型工艺的基础，也是主要的工艺技术指标。通常用可塑性指数和可塑性指标来表示可塑性的大小。可塑性指数是指高岭土泥料的液限含水率减去塑限含水率，以百分数表示，即W塑性指数=100(W液性限度-W塑第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页性限度)。可塑性指标代表高岭土泥料的成型性能，用可塑仪直接测定泥球受压破碎时的...
