课题研究点阵电子显示屏制作VIP免费

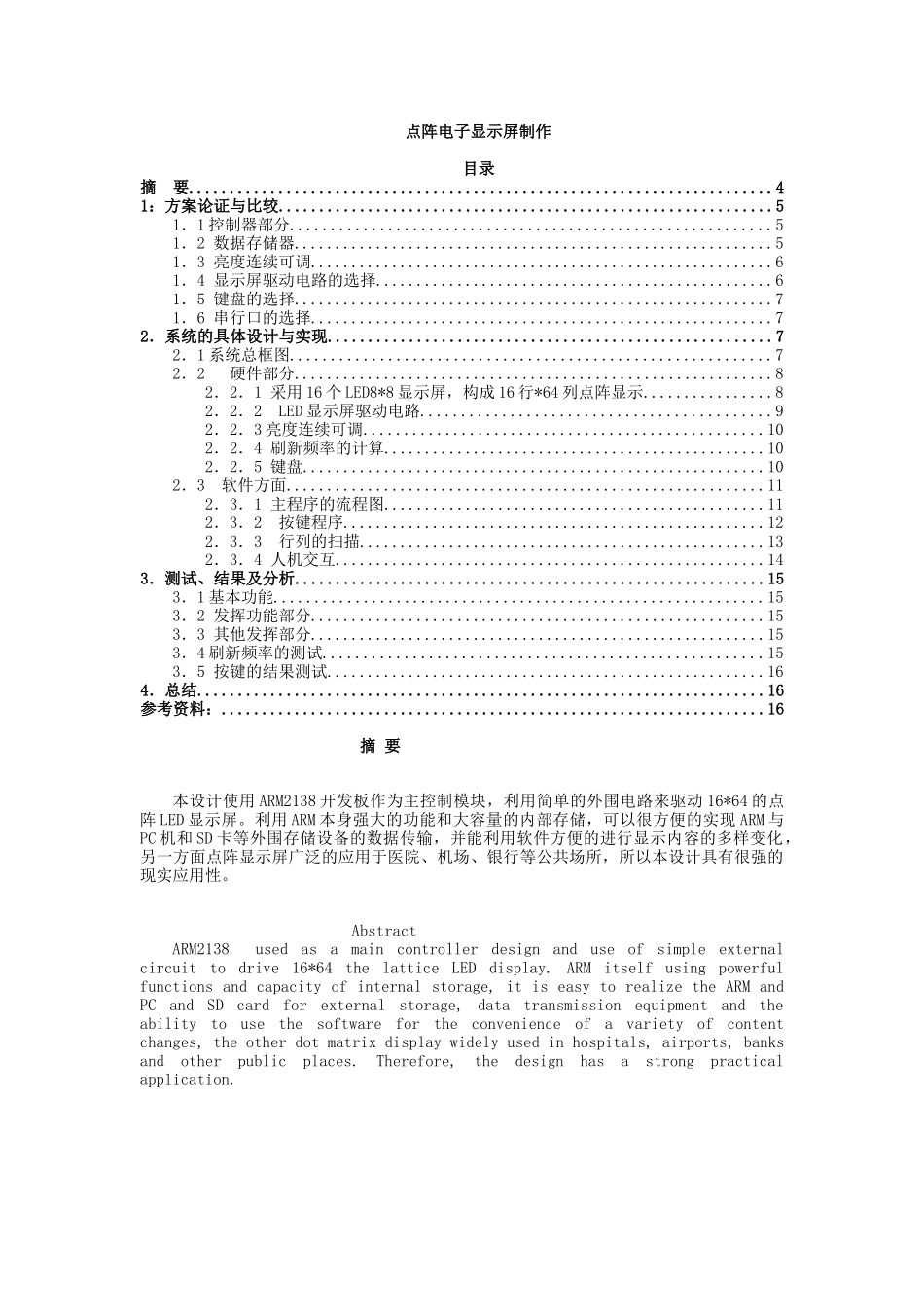

点阵电子显示屏制作目录摘要........................................................................41：方案论证与比较.............................................................51．1控制器部分...........................................................51．2数据存储器...........................................................51．3亮度连续可调.........................................................61．4显示屏驱动电路的选择.................................................61．5键盘的选择...........................................................71．6串行口的选择.........................................................72．系统的具体设计与实现.......................................................72．1系统总框图...........................................................72．2硬件部分...........................................................82．2．1采用16个LED8*8显示屏，构成16行*64列点阵显示................82．2．2LED显示屏驱动电路...........................................92．2．3亮度连续可调.................................................102．2．4刷新频率的计算...............................................102．2．5键盘.........................................................102．3软件方面...........................................................112．3．1主程序的流程图...............................................112．3．2按键程序....................................................122．3．3行列的扫描..................................................132．3．4人机交互.....................................................143．测试、结果及分析..........................................................153．1基本功能............................................................153．2发挥功能部分........................................................153．3其他发挥部分........................................................153．4刷新频率的测试......................................................153．5按键的结果测试......................................................164．总结......................................................................16参考资料：...................................................................16摘要本设计使用ARM2138开发板作为主控制模块，利用简单的外围电路来驱动16*64的点阵LED显示屏。利用ARM本身强大的功能和大容量的内部存储，可以很方便的实现ARM与PC机和SD卡等外围存储设备的数据传输，并能利用软件方便的进行显示内容的多样变化，另一方面点阵显示屏广泛的应用于医院、机场、银行等公共场所，所以本设计具有很强的现实应用性。AbstractARM2138usedasamaincontrollerdesignanduseofsimpleexternalcircuittodrive16*64thelatticeLEDdisplay.ARMitselfusingpowerfulfunctionsandcapacityofinternalstorage,itiseasytorealizetheARMandPCandSDcardforexternalstorage,datatransmissionequipmentandtheabilitytousethesoftwarefortheconvenienceofavarietyofcontentchanges,theotherdotmatrixdisplaywidelyusedinhospitals,airports,banksandotherpublicplaces.Therefore,thedesignhasastrongpracticalapplication.1、方案论证与比较1．1控制器部分方案一采用常用的89C51控制。技术比较熟练，应用广泛，现在的51系列技术硬件发展的也非常得快，也出现了许多功能非常强大的单片机，因此使用单片机可以实现要求的基本功能。但是为了实现多组预存信息,必须外加具有掉电存储功能的EEPROM,这增加了系统的复杂程度。而且在执行动态刷新的时候读取EEPROM的速度慢，刷新频率受到限制。下面是简单的用单片机处理的框图（图1）。图1方案二应用ARM，ARM是一种功耗很低的...
