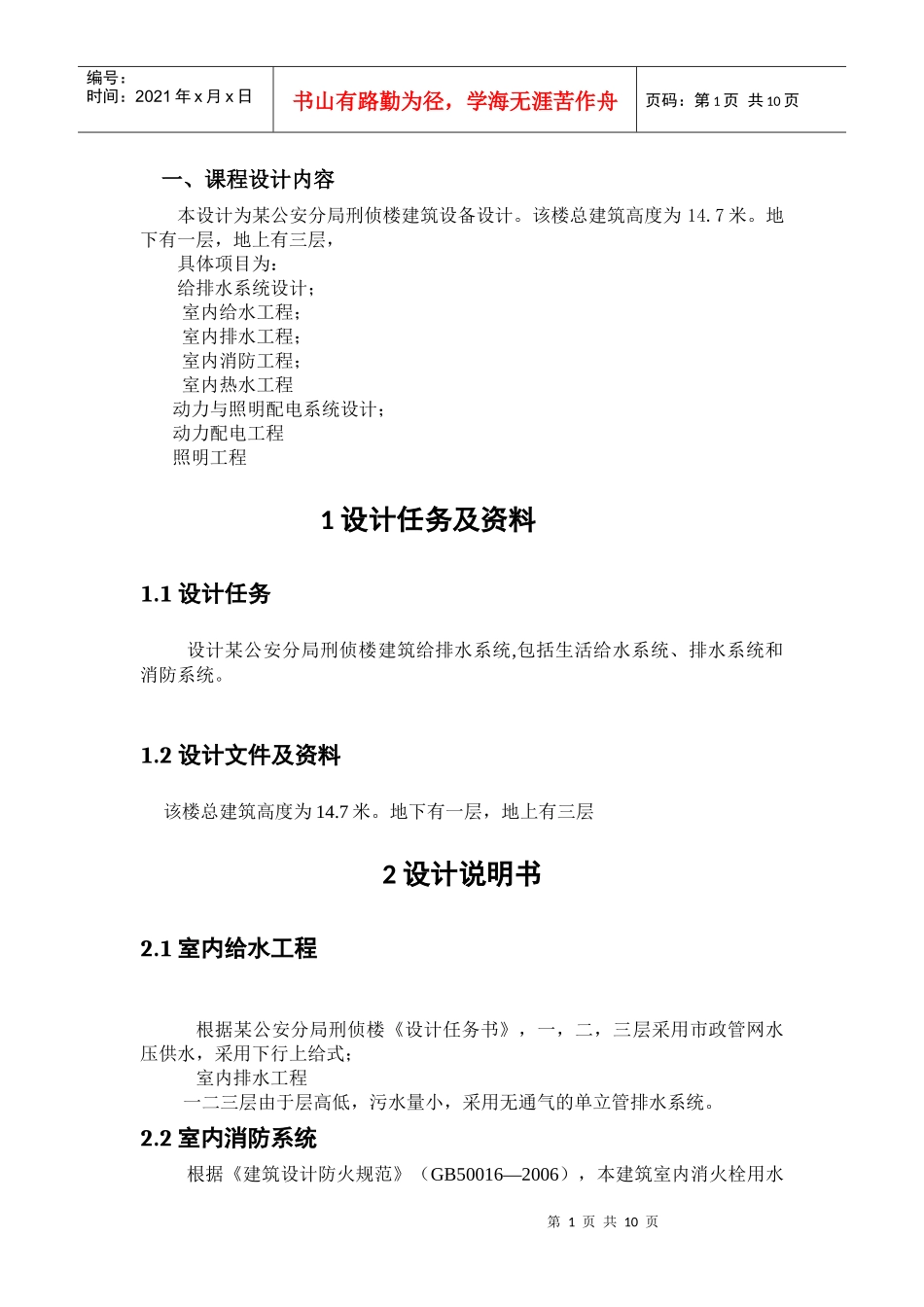

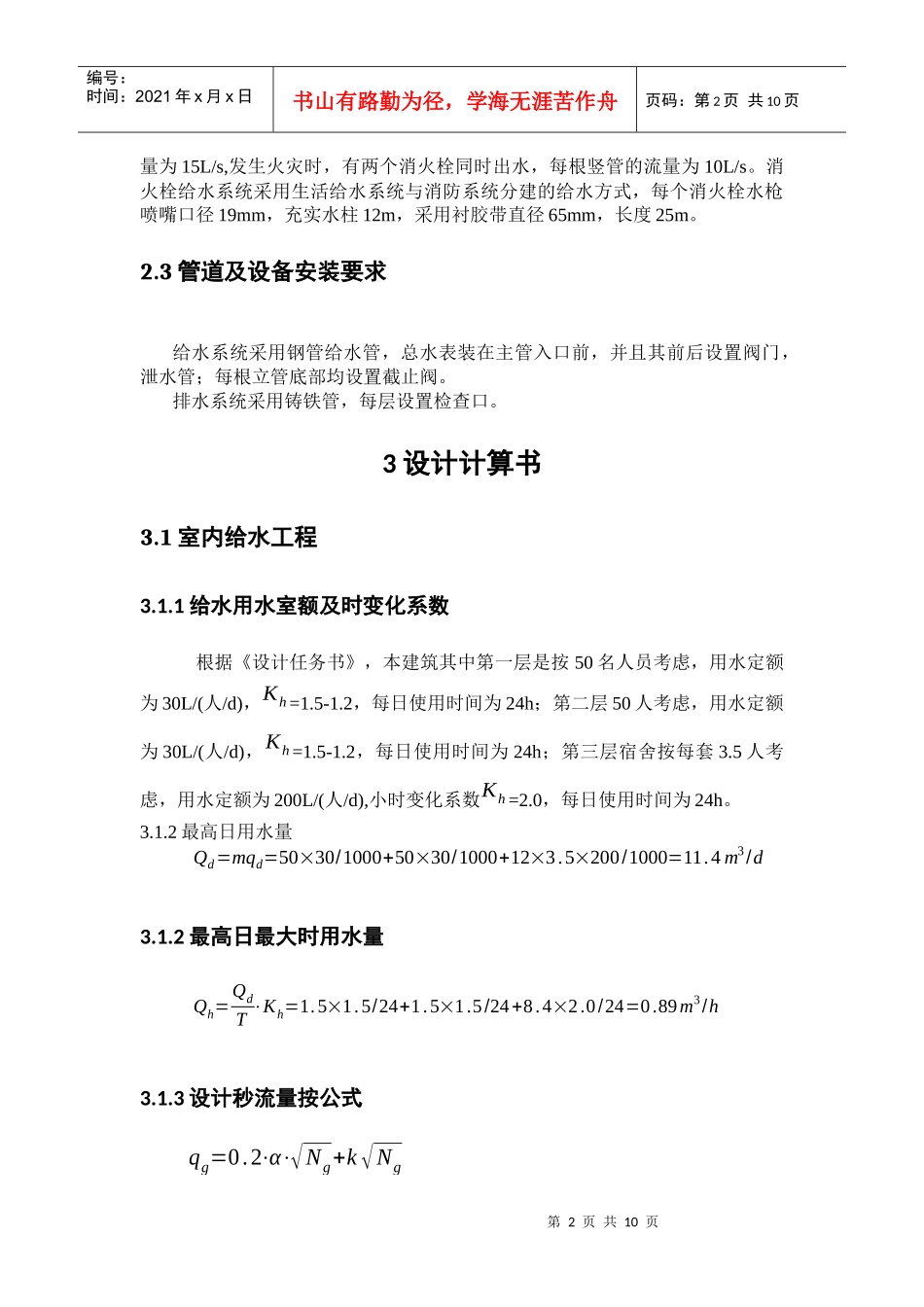

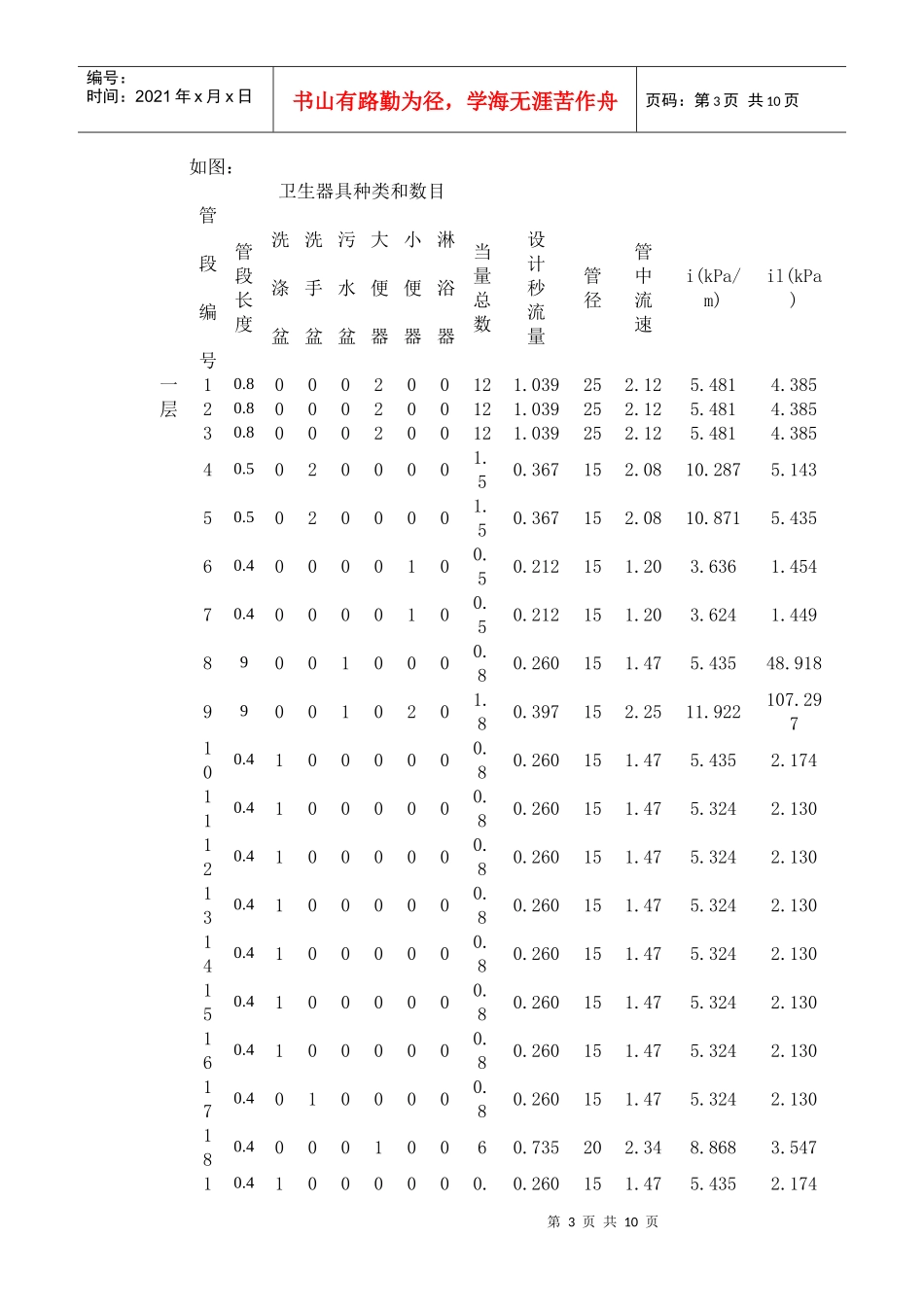

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、课程设计内容本设计为某公安分局刑侦楼建筑设备设计。该楼总建筑高度为14.7米。地下有一层，地上有三层，具体项目为：给排水系统设计；室内给水工程；室内排水工程；室内消防工程；室内热水工程动力与照明配电系统设计；动力配电工程照明工程1设计任务及资料1.1设计任务设计某公安分局刑侦楼建筑给排水系统,包括生活给水系统、排水系统和消防系统。1.2设计文件及资料该楼总建筑高度为14.7米。地下有一层，地上有三层2设计说明书2.1室内给水工程根据某公安分局刑侦楼《设计任务书》，一，二，三层采用市政管网水压供水，采用下行上给式；室内排水工程一二三层由于层高低，污水量小，采用无通气的单立管排水系统。2.2室内消防系统根据《建筑设计防火规范》（GB50016—2006），本建筑室内消火栓用水第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页量为15L/s,发生火灾时，有两个消火栓同时出水，每根竖管的流量为10L/s。消火栓给水系统采用生活给水系统与消防系统分建的给水方式，每个消火栓水枪喷嘴口径19mm，充实水柱12m，采用衬胶带直径65mm，长度25m。2.3管道及设备安装要求给水系统采用钢管给水管，总水表装在主管入口前，并且其前后设置阀门，泄水管；每根立管底部均设置截止阀。排水系统采用铸铁管，每层设置检查口。3设计计算书3.1室内给水工程3.1.1给水用水室额及时变化系数根据《设计任务书》，本建筑其中第一层是按50名人员考虑，用水定额为30L/(人/d)，Kh=1.5-1.2，每日使用时间为24h；第二层50人考虑，用水定额为30L/(人/d)，Kh=1.5-1.2，每日使用时间为24h；第三层宿舍按每套3.5人考虑，用水定额为200L/(人/d),小时变化系数Kh=2.0，每日使用时间为24h。3.1.2最高日用水量Qd=mqd=50×30/1000+50×30/1000+12×3.5×200/1000=11.4m3/d3.1.2最高日最大时用水量Qh=QdT⋅Kh=1.5×1.5/24+1.5×1.5/24+8.4×2.0/24=0.89m3/h3.1.3设计秒流量按公式qg=0.2⋅α⋅√Ng+k√Ng第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页如图：卫生器具种类和数目管段编号管段长度洗涤盆洗手盆污水盆大便器小便器淋浴器当量总数设计秒流量管径管中流速i(kPa/m)il(kPa)一层10.8000200121.039252.125.4814.38520.8000200121.039252.125.4814.38530.8000200121.039252.125.4814.38540.50200001.50.367152.0810.2875.14350.50200001.50.367152.0810.8715.43560.40000100.50.212151.203.6361.45470.40000100.50.212151.203.6241.449890010000.80.260151.475.43548.918990010201.80.397152.2511.922107.297100.41000000.80.260151.475.4352.174110.41000000.80.260151.475.3242.130120.41000000.80.260151.475.3242.130130.41000000.80.260151.475.3242.130140.41000000.80.260151.475.3242.130150.41000000.80.260151.475.3242.130160.41000000.80.260151.475.3242.130170.40100000.80.260151.475.3242.130180.400010060.735202.348.8683.54710.41000000.0.260151.475.4352.174第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页98206.97000005.30.687202.198.28257.147216.90111007.50.822251.673.50324.170220.40100000.80.260151.475.3242.130230.40010000.80.260151.475.4352.174240.400010060.735202.348.8683.547253.60111007.50.822251.673.50312.610263.6711100131.071321.331.6505.941273.60111007.50.822251.673.50312.610二层10.500010060.735202.348.8684.43420.500010060.735202.348.8684.43430.500010060.735202.349.4654.73340.50100000.80.260151.475.3242.66250.50100000.80.260151.475.3242.66260.500002010.300151.706.9913.49570.50010000.80.260151.475.3242.66285020300201.325321.652.46512.32798.60010287.80.835251.703.61431.077三层10.40000010.80.260151.475.3242.13020.500010060.735202.349.4654.73330.00010060.735202.348.86...
