自在城市花园二期B地块-配电与照明节能工程质量检测方案VIP专享VIP免费

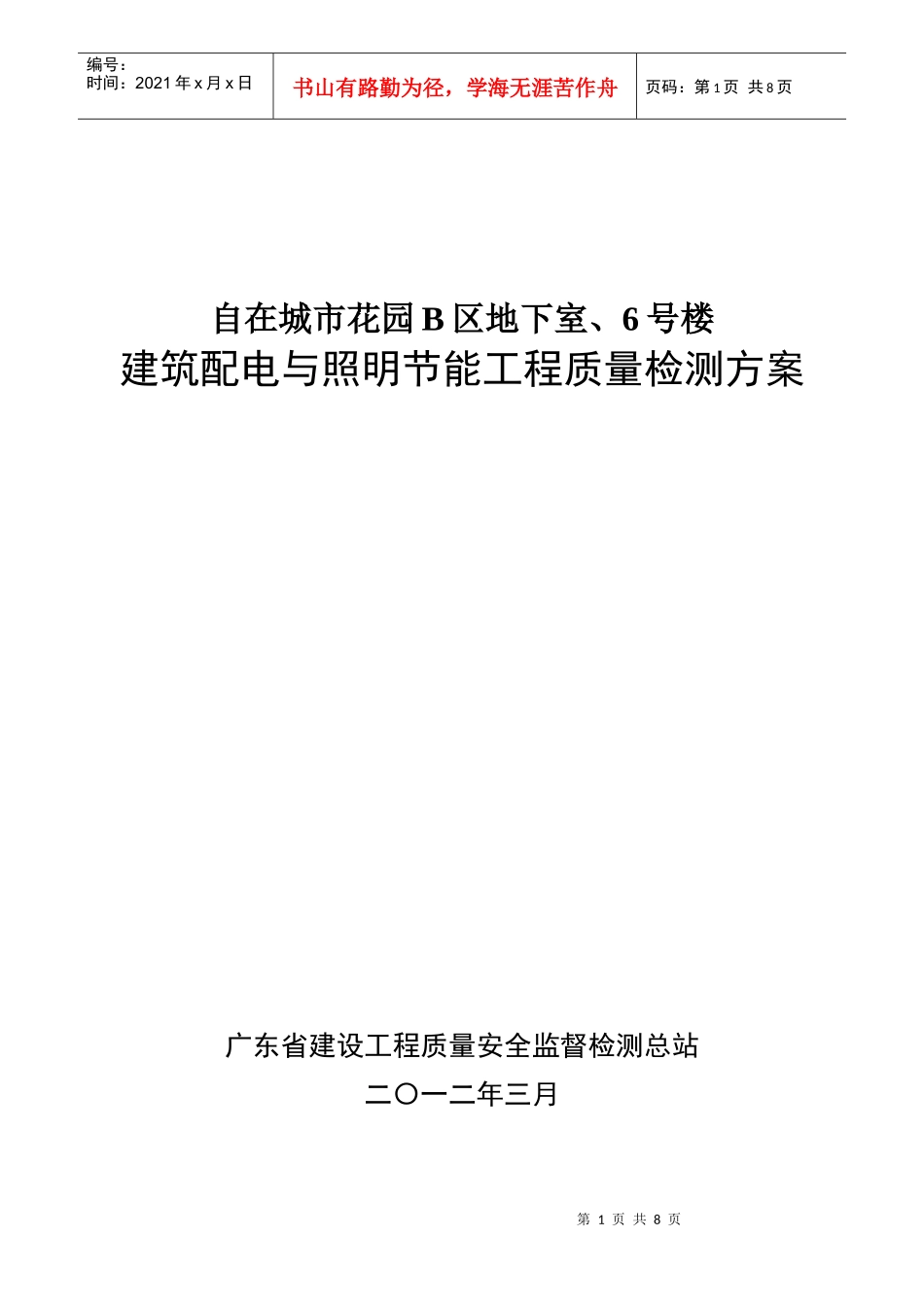

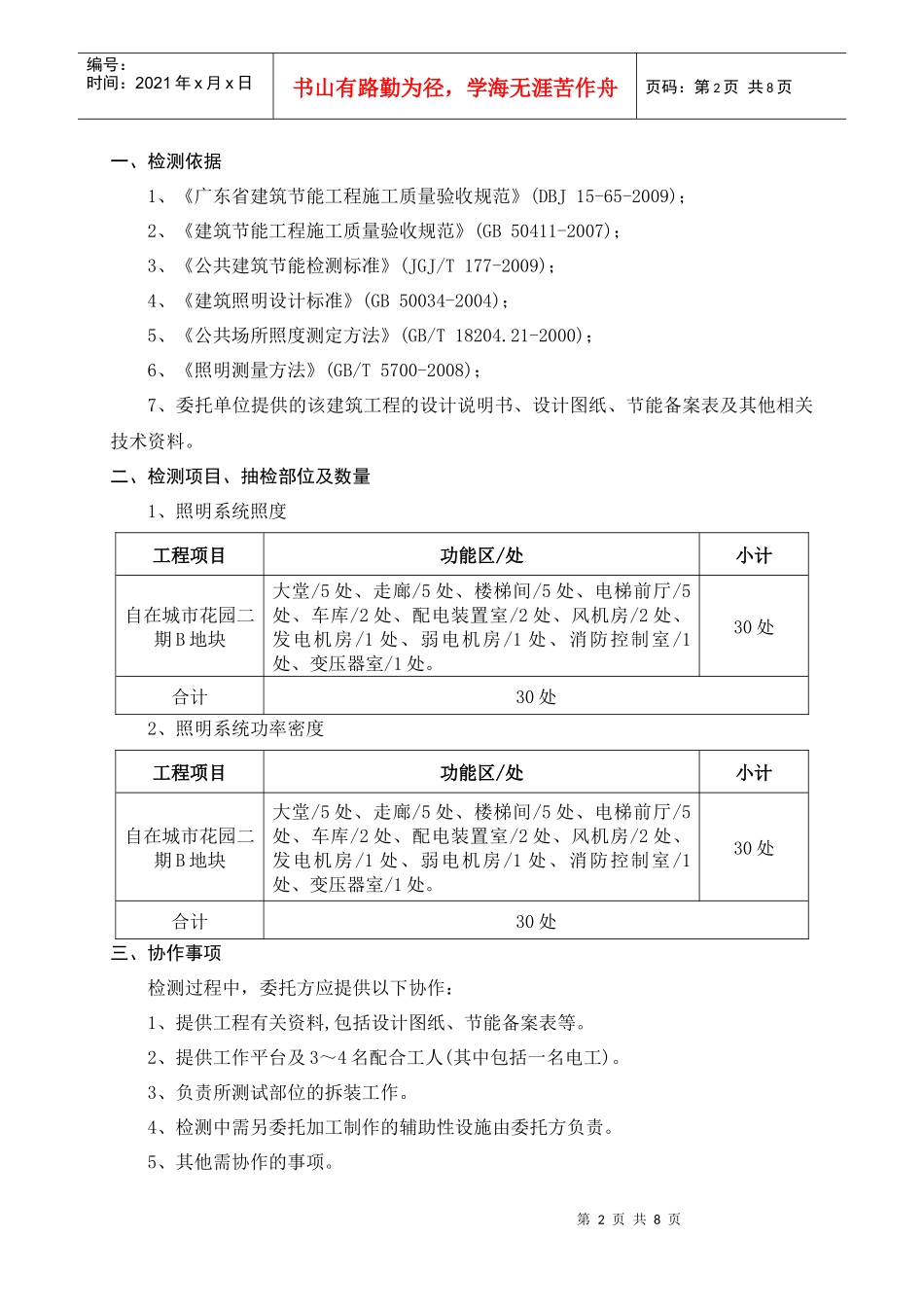

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页自在城市花园B区地下室、6号楼建筑配电与照明节能工程质量检测方案广东省建设工程质量安全监督检测总站二〇一二年三月第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、检测依据1、《广东省建筑节能工程施工质量验收规范》(DBJ15-65-2009)；2、《建筑节能工程施工质量验收规范》(GB50411-2007)；3、《公共建筑节能检测标准》(JGJ/T177-2009)；4、《建筑照明设计标准》(GB50034-2004)；5、《公共场所照度测定方法》(GB/T18204.21-2000)；6、《照明测量方法》(GB/T5700-2008)；7、委托单位提供的该建筑工程的设计说明书、设计图纸、节能备案表及其他相关技术资料。二、检测项目、抽检部位及数量1、照明系统照度工程项目功能区/处小计自在城市花园二期B地块大堂/5处、走廊/5处、楼梯间/5处、电梯前厅/5处、车库/2处、配电装置室/2处、风机房/2处、发电机房/1处、弱电机房/1处、消防控制室/1处、变压器室/1处。30处合计30处2、照明系统功率密度工程项目功能区/处小计自在城市花园二期B地块大堂/5处、走廊/5处、楼梯间/5处、电梯前厅/5处、车库/2处、配电装置室/2处、风机房/2处、发电机房/1处、弱电机房/1处、消防控制室/1处、变压器室/1处。30处合计30处三、协作事项检测过程中，委托方应提供以下协作：1、提供工程有关资料,包括设计图纸、节能备案表等。2、提供工作平台及3～4名配合工人(其中包括一名电工)。3、负责所测试部位的拆装工作。4、检测中需另委托加工制作的辅助性设施由委托方负责。5、其他需协作的事项。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页四、检测方法1、照度检测（1）照度检测采用数字式照度计。室内测量照度采用中心布点法测量。（2）采用中心布点法测量：①在照度测量的区域一般将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格中心点测量照度，如图1所示。---测点。图1网格中心布点示意图②中心布点法的照度按下式计算式中：----照度，lx；----在第i个测点上的照度，单位为勒克斯(lx)；----在纵横方向的网格数。2、照明功率密度检测（1）采用电能质量分析仪、功率表检测所测房间照明总功率，用激光测距仪、皮NMEEiEiENM,第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页尺测量出被测场所的使用面积。（2）照明功率密度按下式计算：LPD=∑PiS式中：LPD——照明功率密度，单位为瓦特每平方米(W/m2)；Pi——被测量照明场所中的第i单个照明灯具的输入功率，单位为瓦特(W)；S——被测量照明场所的面积，单位为平方米(m2)。五、主要检测仪器设备序号设备名称型号1电能质量分析仪31962功率因数表32863激光测距仪DISTO.TM.A54照度计TES-13395皮尺K50六、检测进度安排1、针对本方案中所列检测项目及数量，完成初次检测需三个工作日。2、若完成初次检测后，有不符合项，检测单位将在一个工作日内以书面形式通知该工程的委托单位、监理单位及监督单位。委托单位应针对不符合项，按照要求进行整改，整改所需时间视整改单位的整改进度而定。3、在完成不符合项的整改后，检测单位可免费进行一次复检，检测单位在接到复检通知后，两个工作日内赴现场进行复检，复检所需时间视检测工程量而定。4、检测单位在完成全部检测工作后五个工作日内出具检测报告，若检测报告内需对检测结果进行评判，则出报告时间尚需视评判依据是否齐全而调整。七、检测费用完成本工程各检测项目的检测费参见报价书。检测项目及数量详见附表1所示。八、备注：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页(1)上述检测费用仅包括第二项中所列各项目所检测数量的检测费用，若需增加检测数量，则按收费标准另外加收。(2)检测过程中在完成首次检测后，对于检测中出现的不合格的项目，检测单位可在施工单位整改后免费进行一次补检，若补检后仍有不合格项目需再次补检的，按收费标准收取补检费。(3)附表...
