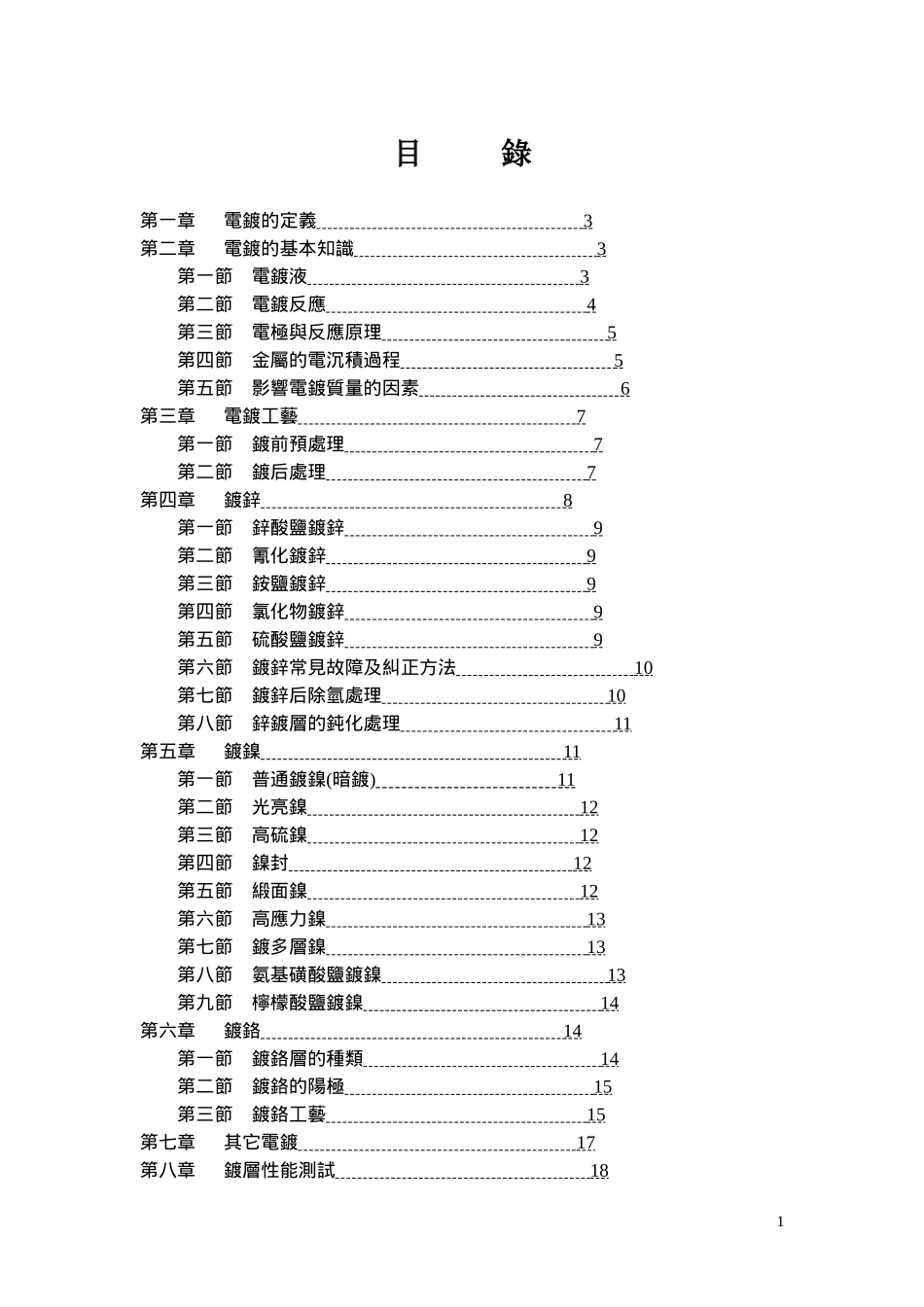

電鍍電鍍L.H產品設計中心目錄第一章電鍍的定義3第二章電鍍的基本知識3第一節電鍍液3第二節電鍍反應4第三節電極與反應原理5第四節金屬的電沉積過程5第五節影響電鍍質量的因素6第三章電鍍工藝7第一節鍍前預處理7第二節鍍后處理7第四章鍍鋅8第一節鋅酸鹽鍍鋅9第二節氰化鍍鋅9第三節銨鹽鍍鋅9第四節氯化物鍍鋅9第五節硫酸鹽鍍鋅9第六節鍍鋅常見故障及糾正方法10第七節鍍鋅后除氫處理10第八節鋅鍍層的鈍化處理11第五章鍍鎳11第一節普通鍍鎳(暗鍍)11第二節光亮鎳12第三節高硫鎳12第四節鎳封12第五節緞面鎳12第六節高應力鎳13第七節鍍多層鎳13第八節氨基磺酸鹽鍍鎳13第九節檸檬酸鹽鍍鎳14第六章鍍鉻14第一節鍍鉻層的種類14第二節鍍鉻的陽極15第三節鍍鉻工藝15第七章其它電鍍17第八章鍍層性能測試181第一節電鍍層外觀檢驗18第二節結合力試驗18第三節電鍍層厚度的測量19第四節孔隙率的測定19第五節鍍層顯微硬度的測定19第六節鍍層內應力的測試19第七節電鍍層脆性測試19第八節氫脆性的測試20第九節鍍層焊接性能的測試20第九章電鍍層的選擇及標記21第一節對電鍍層的要求21第二節鍍層使用條件的分類21第三節電鍍層的選擇21第四節金屬鍍層的表示方式(GB-1238-76)25第五節金屬鍍層的表示方式(JISH0404)25第十章參考文獻292電鍍第一章電鍍的定義電鍍是指在含有欲鍍金屬的鹽類溶液中﹐以被鍍基體金屬為陰極﹐通過電解作用﹐使鍍液中欲鍍金屬的陽離子在基體金屬表面沉積出來﹐形成鍍層的一種表面加工方法。鍍層性能不同于基體金屬﹐具有新的特征。根據鍍層的功能分為防護性鍍層﹐裝飾性鍍層及其他功能性鍍層。第二章電鍍的基本知識第一節電鍍液1.主鹽主鹽是指鍍液中能在陰極上沉積出所要求鍍層金屬的鹽﹐用于提供金屬離子。鍍液中主鹽濃度必須在一個適當的范圍﹐主鹽濃度增加或減少﹐在其他條件不變時﹐都會對電沉積過程及最后的鍍層組織有影響。比如﹐主鹽濃度升高﹐電流效率提高﹐金屬沉積速度加快﹐鍍層晶粒較粗﹐溶液分散能力下降。2.絡合劑有些情況下﹐若鍍液中主鹽的金屬離子為簡單離子時﹐則鍍層晶粒粗大﹐因此﹐要采用絡合離子的鍍液。獲得絡合離子的方法是加入絡合劑﹐即能絡合主鹽的金屬離子形成絡合物的物質。絡合物是一種由簡單化合物“”相互作用而形成的分子化合物。在含絡合物的鍍液中﹐影響電鍍效果的主要是主鹽與絡合劑的相對含量﹐即絡合劑的游離量﹐而不是絕對含量。3.附加鹽附加鹽是電鍍中除主要鹽外的某些鹼金屬或鹼土金屬鹽類﹐主要用于提高電鍍液的導電性﹐對主鹽中的金屬離子不起絡合作用。有些附加鹽還能改善鍍液的深鍍能力﹐分散能力﹐產生細致的鍍層。4.緩沖劑緩沖劑是指用來穩定溶液酸鹼度的物質。這類物質一般是由弱酸和弱酸鹽或弱鹼和弱鹼鹽組成的﹐能使溶液遇到鹼或酸時﹐溶液的pH值變化幅度縮少。5.陽極活化劑鍍液中能促進陽極活化的物質稱陽極活化劑。陽極活化劑的作用是提高陽極開始鈍化的電流密度﹐從而保証陽極處于活化狀態而能正常地溶解。陽極活化劑含量不足時陽極溶解不正常﹐主鹽的含量下降較快﹐影響鍍液的穩定。嚴重時﹐電鍍不能正常進行。6.添加劑添加劑是指不會明顯改變鍍層導電性﹐而能顯著改善鍍層性能的物質。3第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页根據在鍍液中所起的作用﹐添加劑可分為﹕光亮劑﹐整平劑﹐和抑霧劑等。第二節電鍍反應1.電化學反應下圖是電鍍裝置示意圖﹐被鍍的零件為陰極﹐與直流電源的負極相連﹐金屬陽極與直流電源的正極聯結﹐陽極與陰均浸入鍍液中。當在陰陽兩極間施加一定電位時﹐則在陰極發生如下反應﹕從鍍液內部擴散到電極和鍍液界面的金屬離子Mn+從陰極上獲得n個電子﹐還原成金屬M另一方面﹐在陽極則發生與陰極完全相反的反應﹐即陽極界面上發生金屬M的溶解﹐釋放n個電子生成金屬離子Mn+。2.法拉第定律電流通過鍍液時﹐電解質溶液發生電解反應﹐陰極上不斷有金屬析出﹐陽極金屬不斷溶解。因此﹐金屬的析出(或溶解)量必定與通過的電荷有關。根據大量實驗結果﹐法拉第建立了析出(或溶解)的物質與電荷之間的關系的定律。法拉第一定律﹕電極上析出(或溶解)物質的重量與進行電解...
