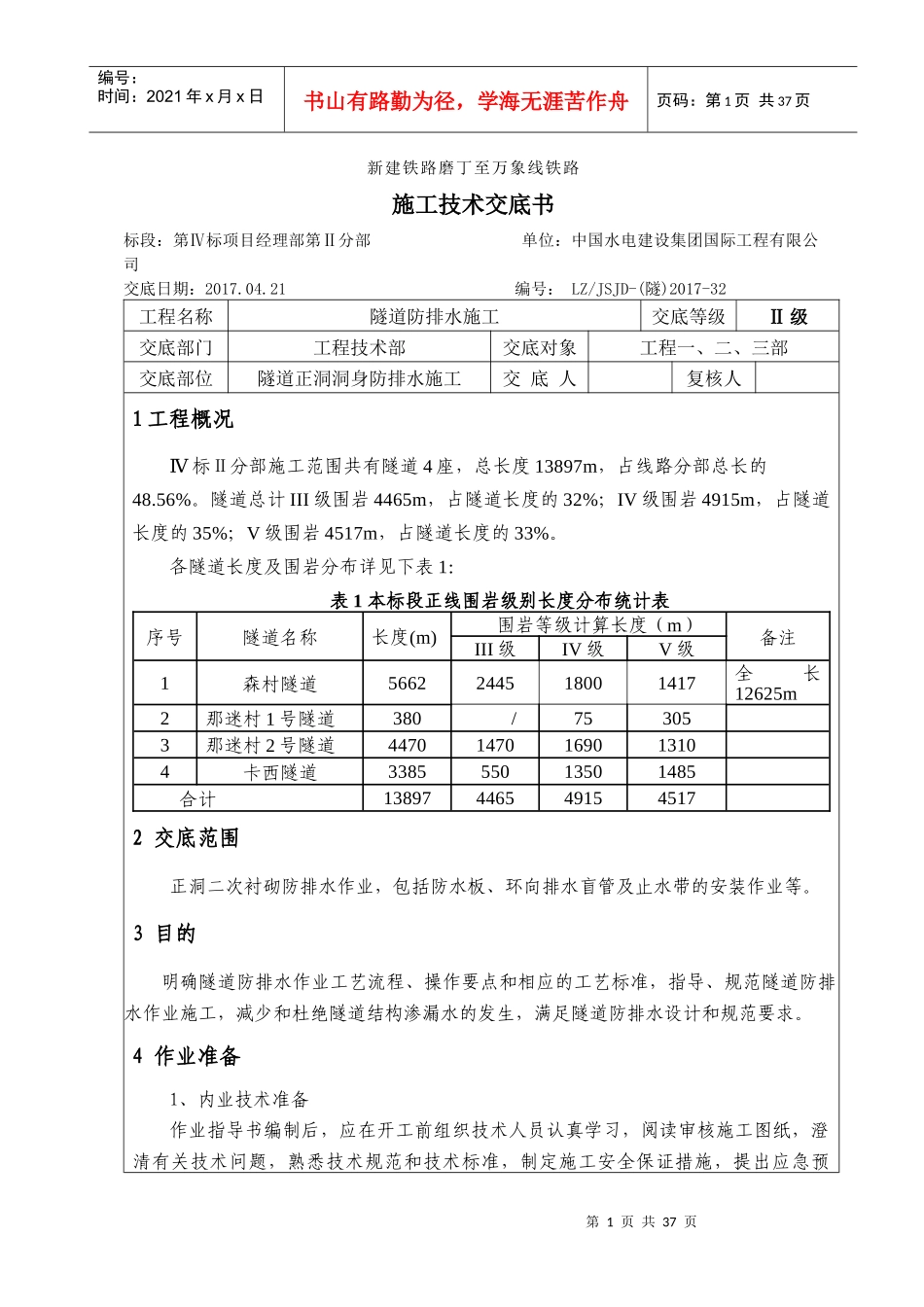

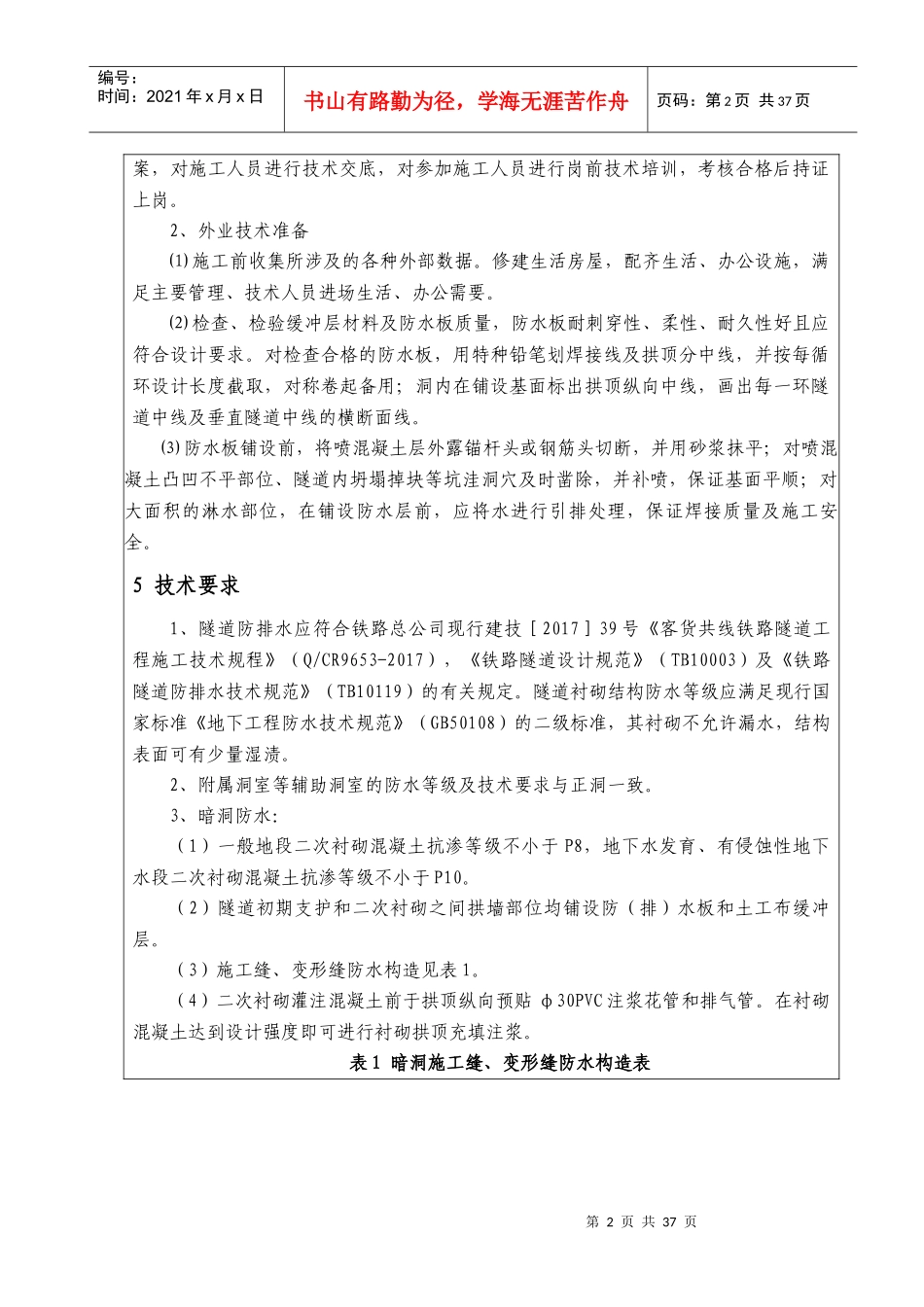

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页新建铁路磨丁至万象线铁路施工技术交底书标段：第Ⅳ标项目经理部第Ⅱ分部单位：中国水电建设集团国际工程有限公司交底日期：2017.04.21编号：LZ/JSJD-(隧)2017-32工程名称隧道防排水施工交底等级Ⅱ级交底部门工程技术部交底对象工程一、二、三部交底部位隧道正洞洞身防排水施工交底人复核人1工程概况Ⅳ标Ⅱ分部施工范围共有隧道4座，总长度13897m，占线路分部总长的48.56%。隧道总计III级围岩4465m，占隧道长度的32%；IV级围岩4915m，占隧道长度的35%；V级围岩4517m，占隧道长度的33%。各隧道长度及围岩分布详见下表1：表1本标段正线围岩级别长度分布统计表序号隧道名称长度(m)围岩等级计算长度（m）备注III级IV级V级1森村隧道5662244518001417全长12625m2那迷村1号隧道380/753053那迷村2号隧道44701470169013104卡西隧道338555013501485合计138974465491545172交底范围正洞二次衬砌防排水作业，包括防水板、环向排水盲管及止水带的安装作业等。3目的明确隧道防排水作业工艺流程、操作要点和相应的工艺标准，指导、规范隧道防排水作业施工，减少和杜绝隧道结构渗漏水的发生，满足隧道防排水设计和规范要求。4作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。2、外业技术准备⑴施工前收集所涉及的各种外部数据。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。⑵检查、检验缓冲层材料及防水板质量，防水板耐刺穿性、柔性、耐久性好且应符合设计要求。对检查合格的防水板，用特种铅笔划焊接线及拱顶分中线，并按每循环设计长度截取，对称卷起备用；洞内在铺设基面标出拱顶纵向中线，画出每一环隧道中线及垂直隧道中线的横断面线。⑶防水板铺设前，将喷混凝土层外露锚杆头或钢筋头切断，并用砂浆抹平；对喷混凝土凸凹不平部位、隧道内坍塌掉块等坑洼洞穴及时凿除，并补喷，保证基面平顺；对大面积的淋水部位，在铺设防水层前，应将水进行引排处理，保证焊接质量及施工安全。5技术要求1、隧道防排水应符合铁路总公司现行建技［2017］39号《客货共线铁路隧道工程施工技术规程》（Q/CR9653-2017），《铁路隧道设计规范》（TB10003）及《铁路隧道防排水技术规范》（TB10119）的有关规定。隧道衬砌结构防水等级应满足现行国家标准《地下工程防水技术规范》（GB50108）的二级标准，其衬砌不允许漏水，结构表面可有少量湿渍。2、附属洞室等辅助洞室的防水等级及技术要求与正洞一致。3、暗洞防水：（1）一般地段二次衬砌混凝土抗渗等级不小于P8，地下水发育、有侵蚀性地下水段二次衬砌混凝土抗渗等级不小于P10。（2）隧道初期支护和二次衬砌之间拱墙部位均铺设防（排）水板和土工布缓冲层。（3）施工缝、变形缝防水构造见表1。（4）二次衬砌灌注混凝土前于拱顶纵向预贴φ30PVC注浆花管和排气管。在衬砌混凝土达到设计强度即可进行衬砌拱顶充填注浆。表1暗洞施工缝、变形缝防水构造表第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页4、明洞防水：（1）隧道二次衬砌混凝土抗渗等级不低于P8。（2）明洞拱部采用防水板+土工布防水，边墙采用防水板+土工布防水。暗挖衬砌拱墙防水板延伸至明作衬砌段不小于1m，且采用防水砂浆覆盖。（3）施工缝、变形缝防水构造见表2。（4）明洞夯填土石表面应铺设50cm厚的粘土隔水层。表2明洞施工缝、变形缝防水构造表5、沟槽防水侧沟沟槽身施工缝采用涂刷混凝土界面剂防水；侧沟沟槽身变形缝采用聚乙烯泡沫塑料板填充。6、排水参数及措施1、单线隧道洞内设置双侧排水沟。2、一般地段暗洞二次衬砌背后的积水通过φ50环向双壁打孔波纹管（外裹土工布）引入侧沟，经侧沟沉淀、汇集...
