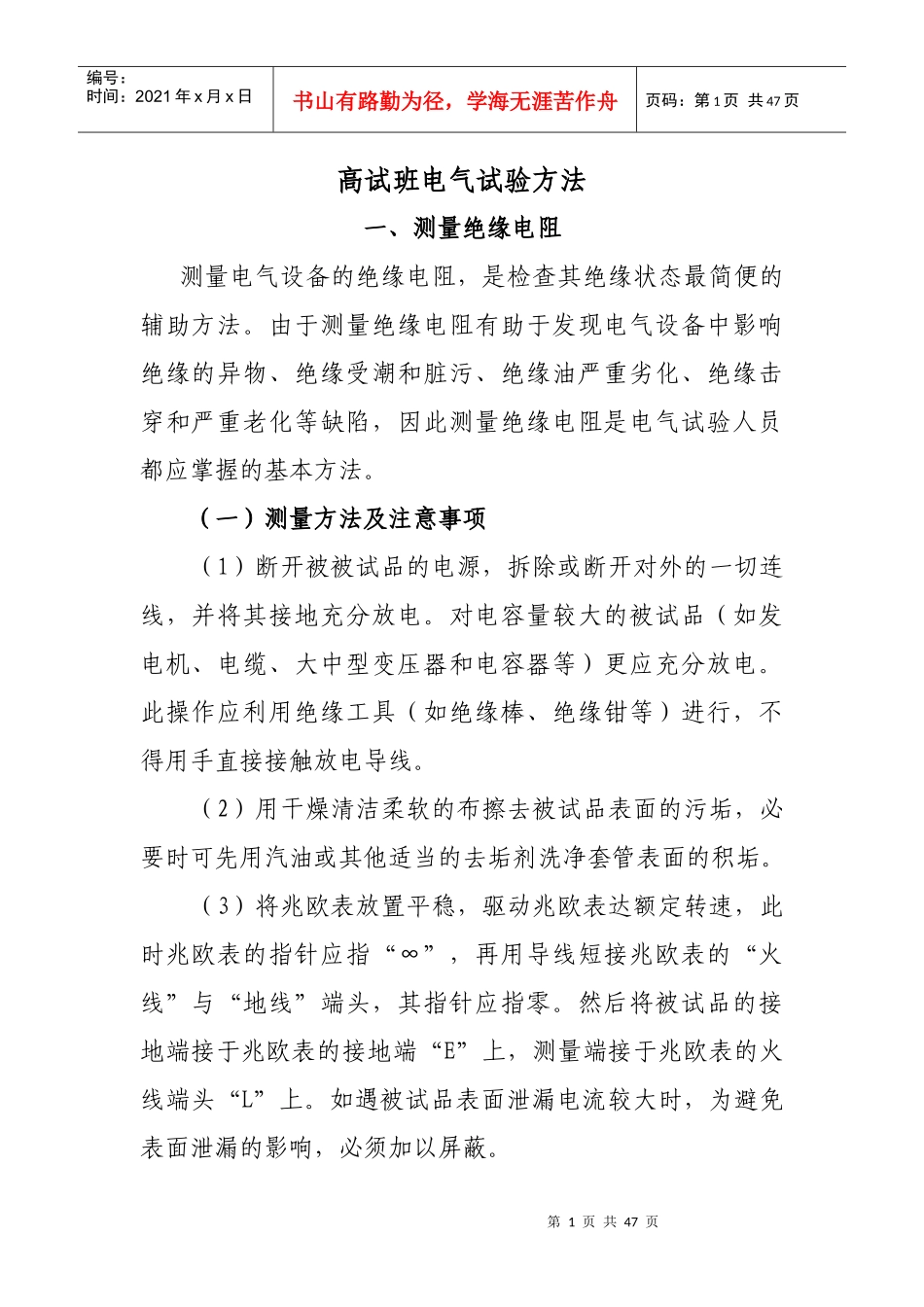

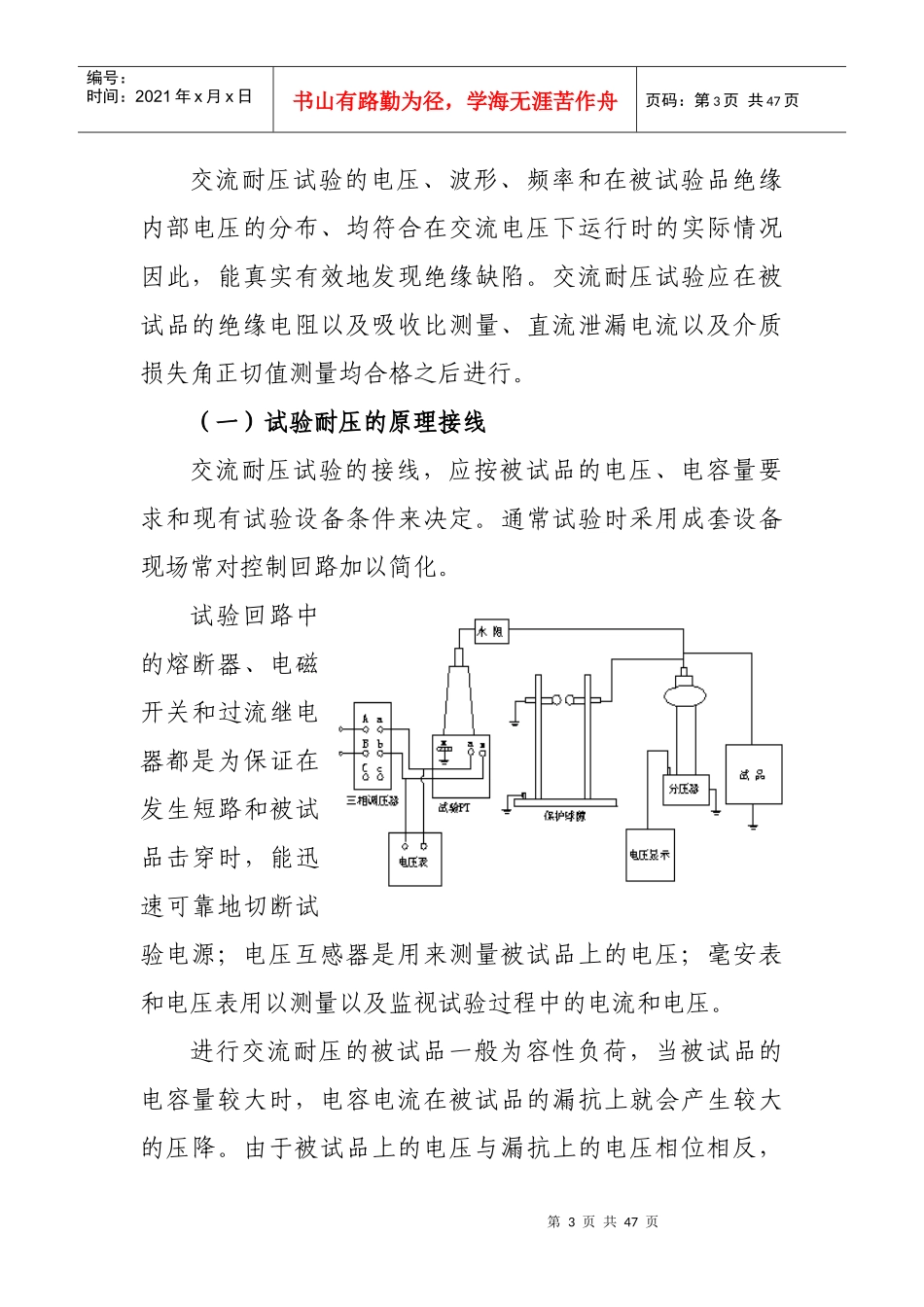

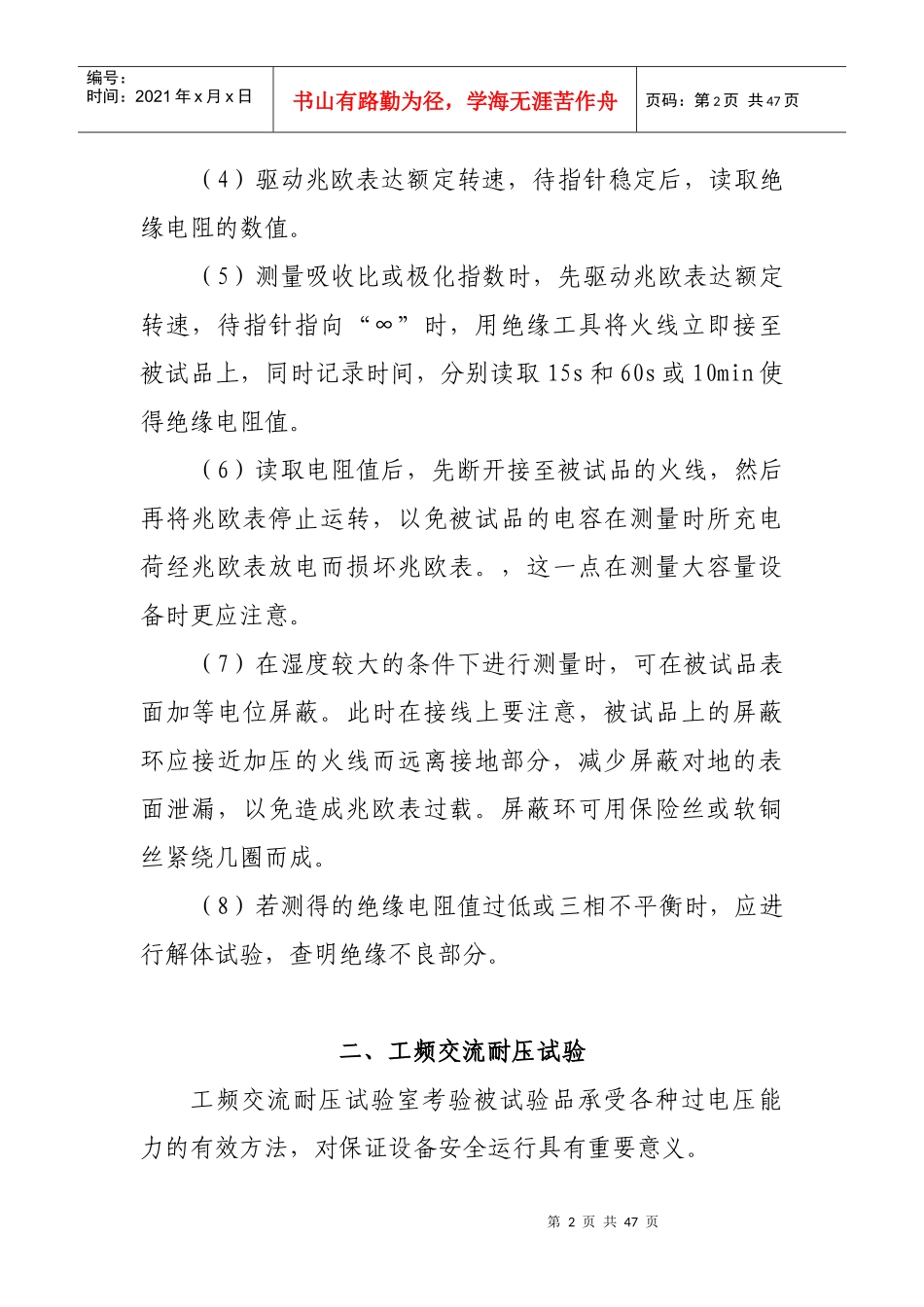

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页高试班电气试验方法一、测量绝缘电阻测量电气设备的绝缘电阻，是检查其绝缘状态最简便的辅助方法。由于测量绝缘电阻有助于发现电气设备中影响绝缘的异物、绝缘受潮和脏污、绝缘油严重劣化、绝缘击穿和严重老化等缺陷，因此测量绝缘电阻是电气试验人员都应掌握的基本方法。（一）测量方法及注意事项（1）断开被被试品的电源，拆除或断开对外的一切连线，并将其接地充分放电。对电容量较大的被试品（如发电机、电缆、大中型变压器和电容器等）更应充分放电。此操作应利用绝缘工具（如绝缘棒、绝缘钳等）进行，不得用手直接接触放电导线。（2）用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。（3）将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零。然后将被试品的接地端接于兆欧表的接地端“E”上，测量端接于兆欧表的火线端头“L”上。如遇被试品表面泄漏电流较大时，为避免表面泄漏的影响，必须加以屏蔽。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页（4）驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。（5）测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指向“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15s和60s或10min使得绝缘电阻值。（6）读取电阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充电荷经兆欧表放电而损坏兆欧表。，这一点在测量大容量设备时更应注意。（7）在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。屏蔽环可用保险丝或软铜丝紧绕几圈而成。（8）若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验，查明绝缘不良部分。二、工频交流耐压试验工频交流耐压试验室考验被试验品承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页交流耐压试验的电压、波形、频率和在被试验品绝缘内部电压的分布、均符合在交流电压下运行时的实际情况因此，能真实有效地发现绝缘缺陷。交流耐压试验应在被试品的绝缘电阻以及吸收比测量、直流泄漏电流以及介质损失角正切值测量均合格之后进行。（一）试验耐压的原理接线交流耐压试验的接线，应按被试品的电压、电容量要求和现有试验设备条件来决定。通常试验时采用成套设备现场常对控制回路加以简化。试验回路中的熔断器、电磁开关和过流继电器都是为保证在发生短路和被试品击穿时，能迅速可靠地切断试验电源；电压互感器是用来测量被试品上的电压；毫安表和电压表用以测量以及监视试验过程中的电流和电压。进行交流耐压的被试品一般为容性负荷，当被试品的电容量较大时，电容电流在被试品的漏抗上就会产生较大的压降。由于被试品上的电压与漏抗上的电压相位相反，第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页有可能因电容电压升高而使被试品上的电压比输出电压高因此要求在被试品上直接测量电压。（二）串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机、变压器、GIS、交联电缆等电容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器、以及电源。现场往往难以办到，即使有试验设备，也需动用大型汽车、吊车等设备。在此情况下，可根据具体情况分别采用串联、并联或传并联谐振的方法来进行现场试验。串、并联谐振可以通过调节电感来实现，也可通过调节频率或电容来实现。但该试验大多是针对现场大电容设备进行的，因电容是确定的，一般采用调感或调频来进行谐振补偿。(1)串联补偿当被试品的额定电压小于所需试验电压，但电流额定量...
