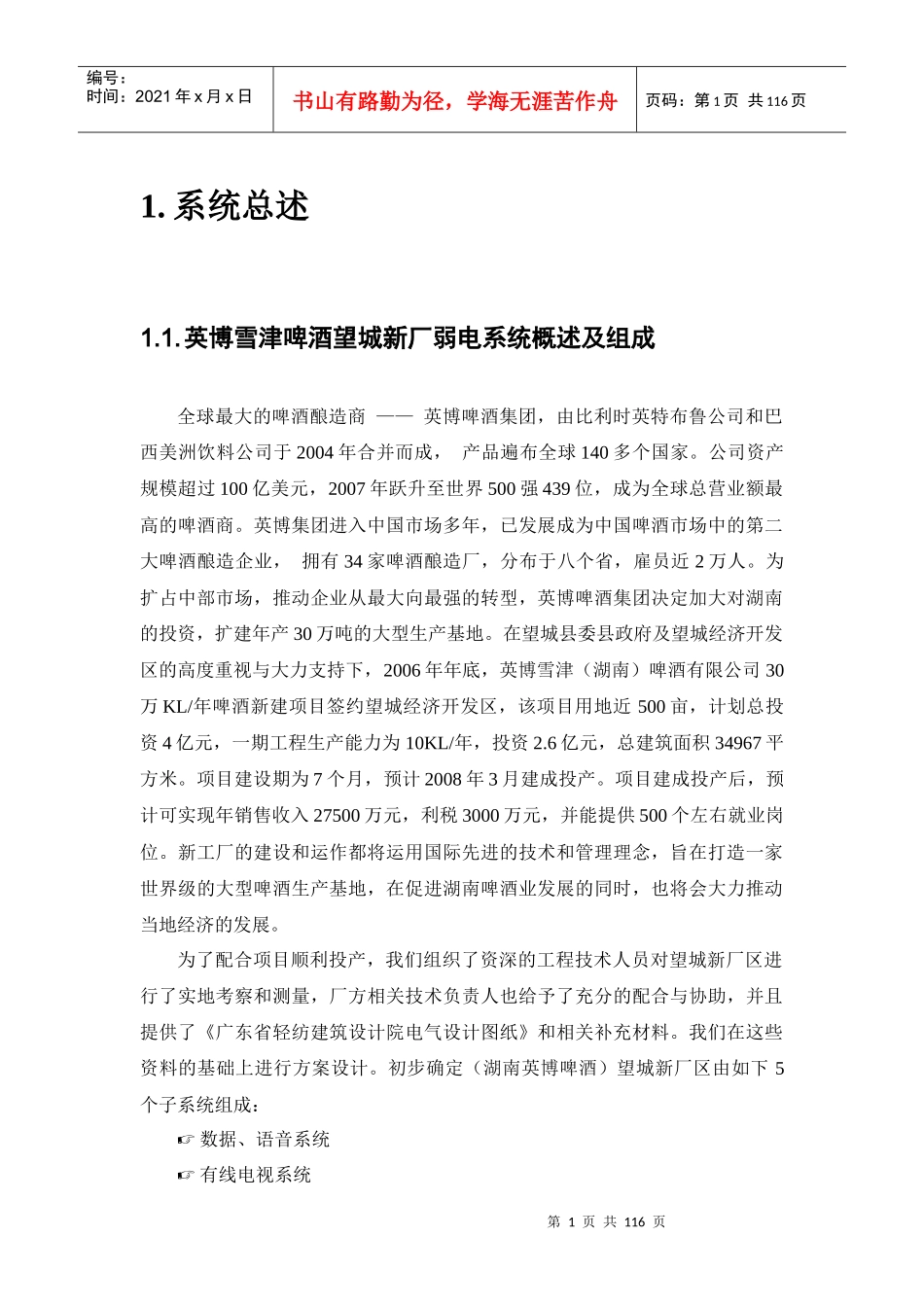

第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共116页1.系统总述1.1.英博雪津啤酒望城新厂弱电系统概述及组成全球最大的啤酒酿造商——英博啤酒集团，由比利时英特布鲁公司和巴西美洲饮料公司于2004年合并而成，产品遍布全球140多个国家。公司资产规模超过100亿美元，2007年跃升至世界500强439位，成为全球总营业额最高的啤酒商。英博集团进入中国市场多年，已发展成为中国啤酒市场中的第二大啤酒酿造企业，拥有34家啤酒酿造厂，分布于八个省，雇员近2万人。为扩占中部市场，推动企业从最大向最强的转型，英博啤酒集团决定加大对湖南的投资，扩建年产30万吨的大型生产基地。在望城县委县政府及望城经济开发区的高度重视与大力支持下，2006年年底，英博雪津（湖南）啤酒有限公司30万KL/年啤酒新建项目签约望城经济开发区，该项目用地近500亩，计划总投资4亿元，一期工程生产能力为10KL/年，投资2.6亿元，总建筑面积34967平方米。项目建设期为7个月，预计2008年3月建成投产。项目建成投产后，预计可实现年销售收入27500万元，利税3000万元，并能提供500个左右就业岗位。新工厂的建设和运作都将运用国际先进的技术和管理理念，旨在打造一家世界级的大型啤酒生产基地，在促进湖南啤酒业发展的同时，也将会大力推动当地经济的发展。为了配合项目顺利投产，我们组织了资深的工程技术人员对望城新厂区进行了实地考察和测量，厂方相关技术负责人也给予了充分的配合与协助，并且提供了《广东省轻纺建筑设计院电气设计图纸》和相关补充材料。我们在这些资料的基础上进行方案设计。初步确定（湖南英博啤酒）望城新厂区由如下5个子系统组成：数据、语音系统有线电视系统第2页共116页第1页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共116页厂区喊话系统闭路电视监控系统机房装修及防雷接地系统1.2.英博雪津啤酒望城新厂弱电系统点位统计根据广东省轻纺建筑设计院电气设计图纸以及和甲方的技术人员的具体交流，统计本项目的弱电系统点位如下：1、数据、语音点位：统计表（一）序号所在楼栋所在楼层工作间的名称信息点数量语音点数量１产品销售楼一层出纳室42２产品销售楼一层财务办公室423产品销售楼一层销售办公室84５产品销售楼二层销售办公室１84６产品销售楼二层销售办公室２84７产品销售楼二层销售办公室３84８产品销售楼二层销售办公室４94９工用工程间一层总控制室82１０食堂餐厅４个小餐厅4小计5730统计表（二）序号所在楼栋所在楼层工作间的名称信息点数量语音点数量１糖化生产间一层门厅11２糖化生产间二层生物实验室113糖化生产间二层化验室２２4糖化生产间二层精密仪器室１１5糖化生产间二层办公室（一）2２第3页共116页第2页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共116页6糖化生产间二层培训室5２7糖化生产间二层小会议室4１8糖化生产间一层小办公室（一）2１9糖化生产间二层车间办公室６６10糖化生产间二层总机房8１11糖化生产间二层小办公室（二）４２12糖化生产间二层品酒室2１13糖化生产间二层样品库2１小计4021统计表（三）序号所在楼栋所在楼层工作间的名称信息点数量语音点数量1包装成品间二层办公室4２2包装成品间三层办公室（一）4２3包装成品间三层瓶箱办公室（一）4２4包装成品间三层瓶箱办公室（二）４２5包装成品间三层瓶箱办公室（三）４２6包装成品间三层瓶箱办公室（四）4２7倒班楼80808公用工程间749锅楼房1110叉车间111办公楼6432小计1761302、有线电视点位：序号所在楼栋所在楼层工作间的名称有线电视数量备注１食堂大厅2个２食堂小餐厅4个３糖化车间控制室１个第4页共116页第3页共116页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共116页４糖化车间总机房１个５糖化车间品酒室１个６糖化车间培训室１个７糖化车间小会议室１个8倒班楼80个9办公大楼16个总计107个3、喊话点位：序号所在楼栋所在楼层工作间的名称播音区高音喇叭数量1糖化生产间一层糖化间1区22糖化生产间一层滤酒间1区43糖化生产间一层控制室1区14糖化...
