第四章数控车床典型零件的加工VIP免费

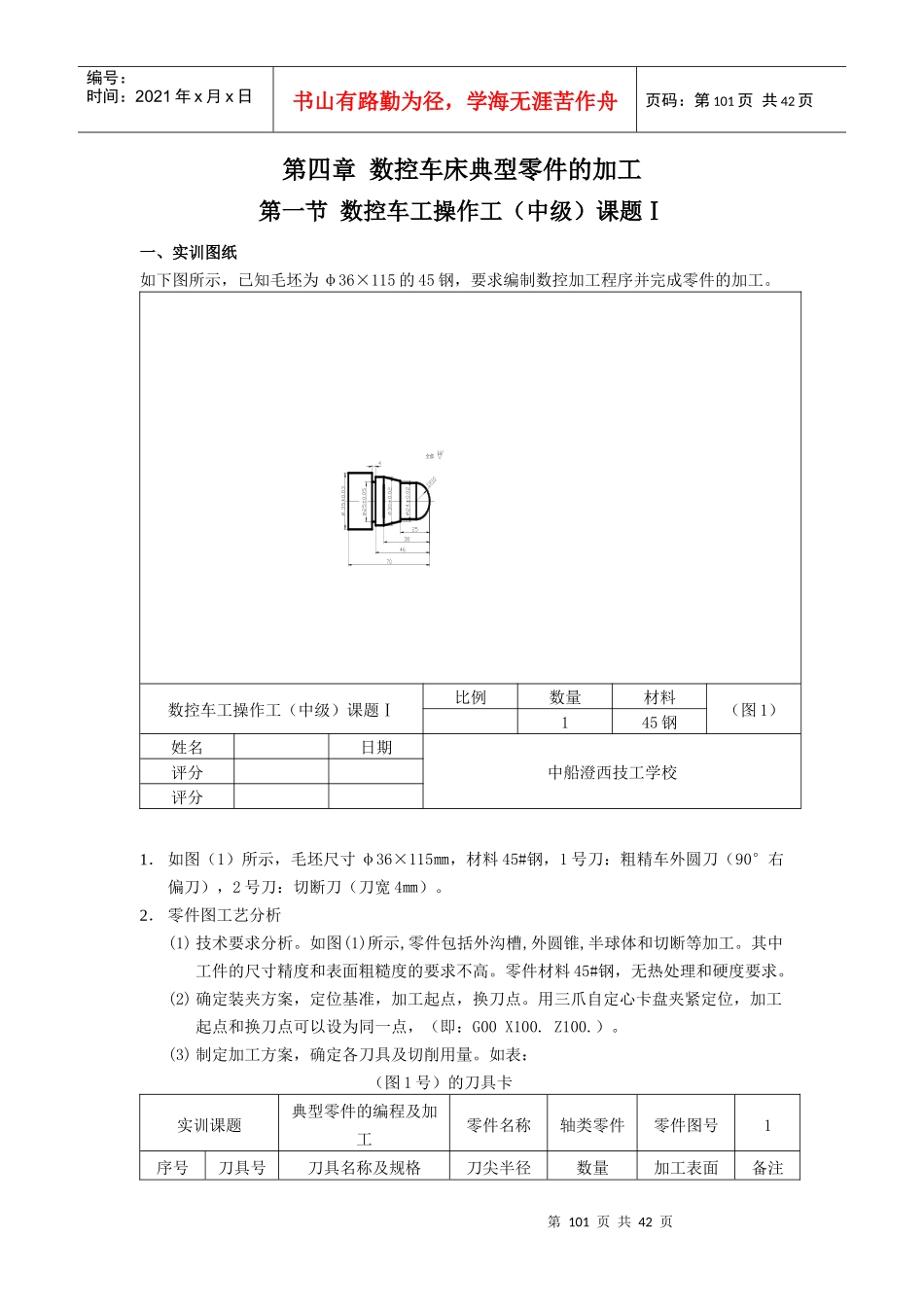

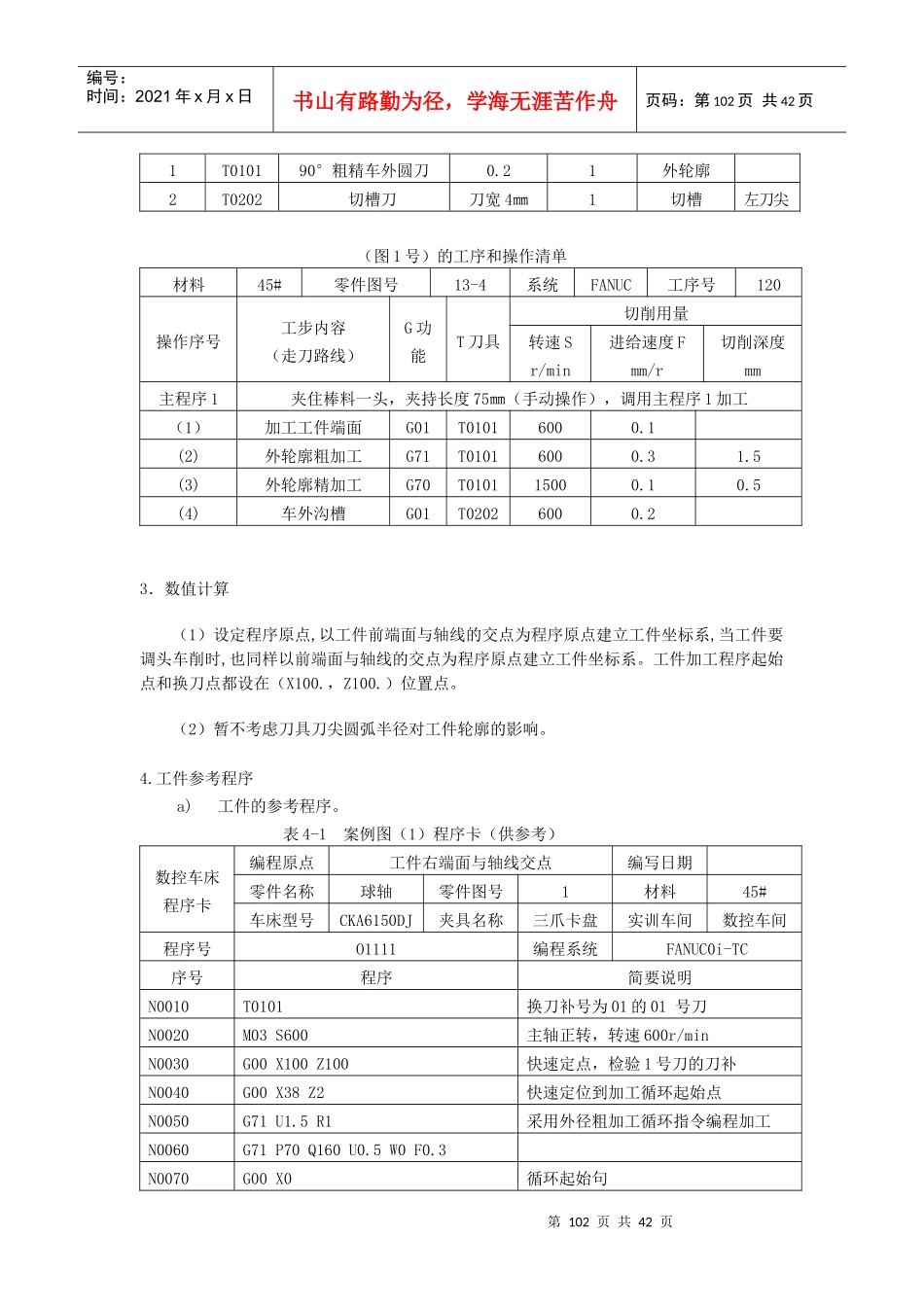

第101页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第101页共42页第四章数控车床典型零件的加工第一节数控车工操作工（中级）课题Ⅰ一、实训图纸如下图所示，已知毛坯为φ36×115的45钢，要求编制数控加工程序并完成零件的加工。数控车工操作工（中级）课题Ⅰ比例数量材料（图1）145钢姓名日期中船澄西技工学校评分评分1．如图（1）所示，毛坯尺寸φ36×115㎜，材料45#钢，1号刀：粗精车外圆刀（90°右偏刀），2号刀：切断刀（刀宽4㎜）。2．零件图工艺分析(1)技术要求分析。如图(1)所示,零件包括外沟槽,外圆锥,半球体和切断等加工。其中工件的尺寸精度和表面粗糙度的要求不高。零件材料45#钢，无热处理和硬度要求。(2)确定装夹方案，定位基准，加工起点，换刀点。用三爪自定心卡盘夹紧定位，加工起点和换刀点可以设为同一点，（即：G00X100.Z100.）。(3)制定加工方案，确定各刀具及切削用量。如表：（图1号）的刀具卡实训课题典型零件的编程及加工零件名称轴类零件零件图号1序号刀具号刀具名称及规格刀尖半径数量加工表面备注全部第102页共42页第101页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第102页共42页1T010190°粗精车外圆刀0.21外轮廓2T0202切槽刀刀宽4㎜1切槽左刀尖（图1号）的工序和操作清单材料45#零件图号13-4系统FANUC工序号120操作序号工步内容（走刀路线）G功能T刀具切削用量转速Sr/min进给速度Fmm/r切削深度mm主程序1夹住棒料一头，夹持长度75㎜（手动操作），调用主程序1加工（1）加工工件端面G01T01016000.1(2)外轮廓粗加工G71T01016000.31.5(3)外轮廓精加工G70T010115000.10.5(4)车外沟槽G01T02026000.23．数值计算（1）设定程序原点,以工件前端面与轴线的交点为程序原点建立工件坐标系,当工件要调头车削时,也同样以前端面与轴线的交点为程序原点建立工件坐标系。工件加工程序起始点和换刀点都设在（X100.，Z100.）位置点。（2）暂不考虑刀具刀尖圆弧半径对工件轮廓的影响。4.工件参考程序a)工件的参考程序。表4-1案例图（1）程序卡（供参考）数控车床程序卡编程原点工件右端面与轴线交点编写日期零件名称球轴零件图号1材料45#车床型号CKA6150DJ夹具名称三爪卡盘实训车间数控车间程序号O1111编程系统FANUC0i-TC序号程序简要说明N0010T0101换刀补号为01的01号刀N0020M03S600主轴正转，转速600r/minN0030G00X100Z100快速定点，检验1号刀的刀补N0040G00X38Z2快速定位到加工循环起始点N0050G71U1.5R1采用外径粗加工循环指令编程加工N0060G71P70Q160U0.5W0F0.3N0070G00X0循环起始句第103页共42页第102页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第103页共42页N0080G01Z0N0090G03X20Z-10R10N0100G01Z-25N0110G01X24N0120G01X30Z-38N0130G01Z-50N0140G01X35N0150G01Z-70N0160G01X40循环结束句N0170G00X100Z100N0180M05N0190M00N0200T0101N0210M03S1500N0220G00X38Z2快速定位到加工循环起始点N0230G70P70Q160F0.1调用精加工程序，加工外轮廓N0240G00X100Z100刀具返回换刀点N0250M05N0260M00N0270T0202换刀补号为02的02号刀N0280M03S600N0290G00X37Z2N0300G00Z-50N0310G01X25F0.2N0320G00X37N0330G00X100Z100刀具返回换刀点N0340M30程序结束b)工件的参考程序。表4-2案例图（1）程序卡（供参考）数控车床程序卡编程原点工件右端面与轴线交点编写日期零件名称球轴零件图号1材料45#车床型号仁和夹具名称三爪卡盘实训车间数控车间程序号P0001编程系统仁和序号程序简要说明N0010T11换刀补号为01的01号刀第104页共42页第103页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第104页共42页N0020M03主轴正转N0030G00X35.5Z2N0040G01Z-70F150粗车外圆N0050G00X40Z2N0060G23X34.5Z-50F150矩形循环粗加工台阶N0070X32.5N0080X30.5N0090G00X30.5Z2循环起点坐标N0100G22L0005轮廓循环，循环5次N0110G00U-2循环的内容N0120G01W-27F150N0130G01U4N0140G01U6W-13N0150G00W40N0160G00U-10N0170G80循环结束N0180G22L0010轮廓循环，循环10次N0190G00U-2每次进刀2mmN0200G01W-2F150N02...
