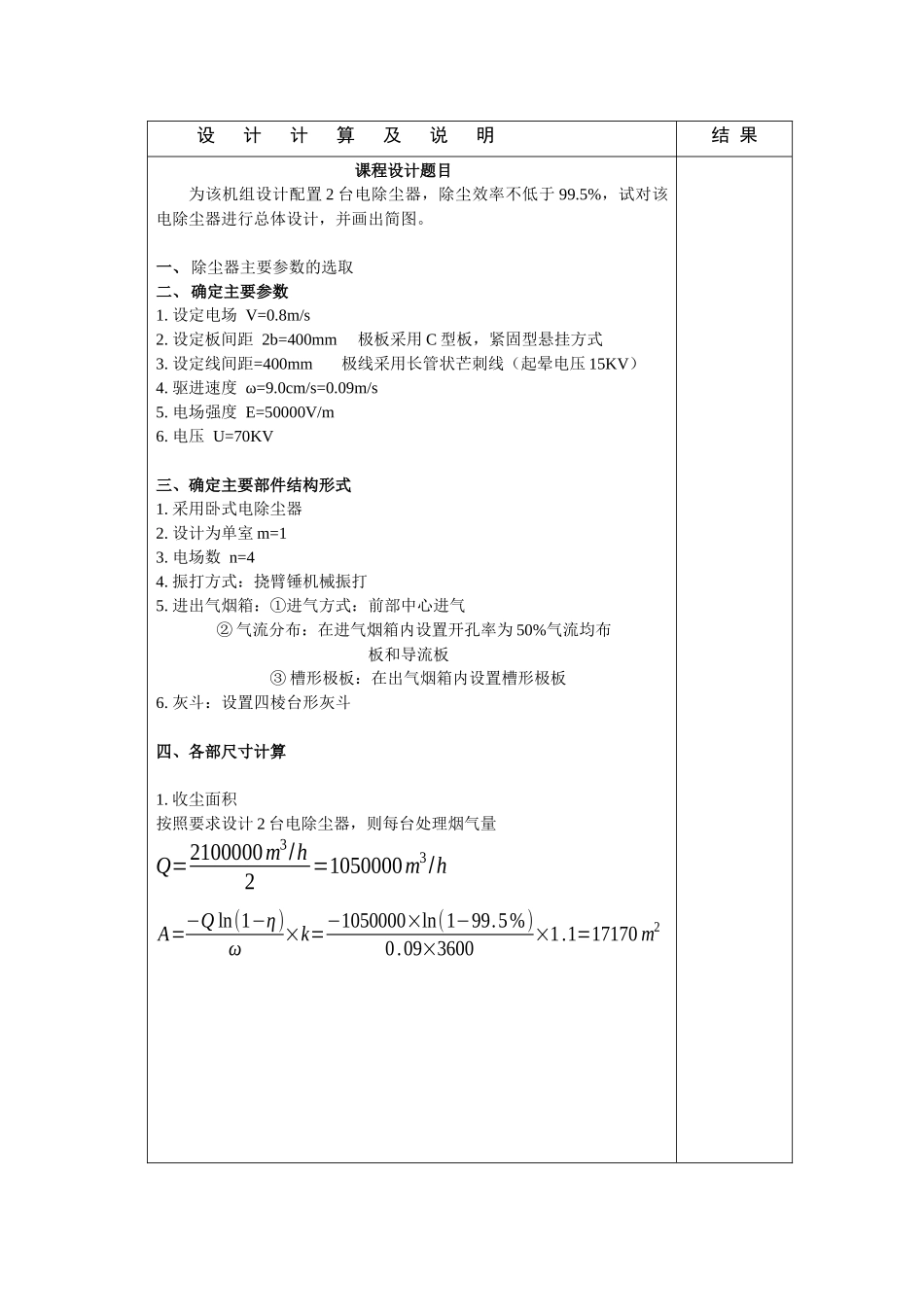

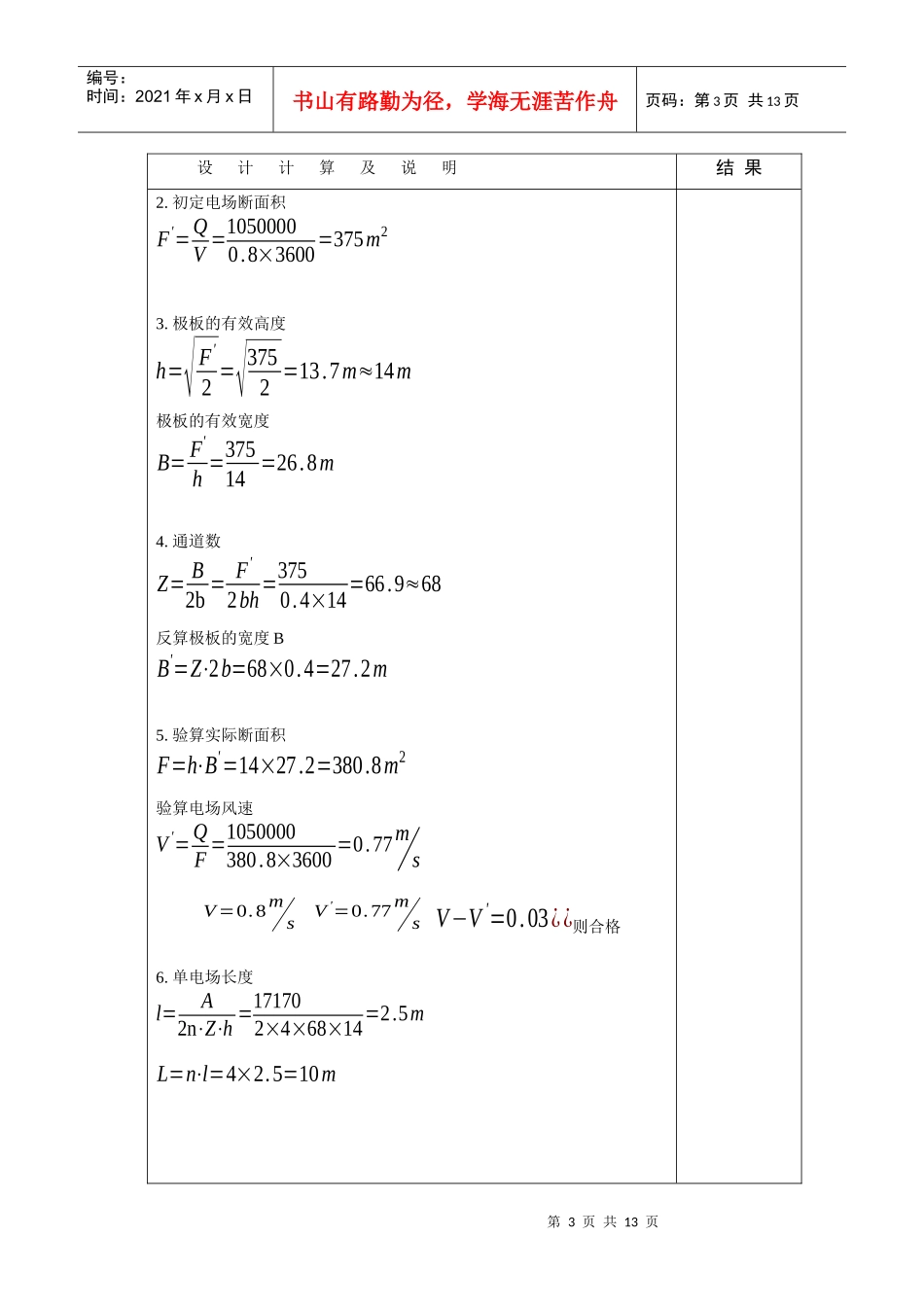

设计计算及说明结果课程设计题目为该机组设计配置2台电除尘器，除尘效率不低于99.5%，试对该电除尘器进行总体设计，并画出简图。一、除尘器主要参数的选取二、确定主要参数1.设定电场V=0.8m/s2.设定板间距2b=400mm极板采用C型板，紧固型悬挂方式3.设定线间距=400mm极线采用长管状芒刺线（起晕电压15KV）4.驱进速度ω=9.0cm/s=0.09m/s5.电场强度E=50000V/m6.电压U=70KV三、确定主要部件结构形式1.采用卧式电除尘器2.设计为单室m=13.电场数n=44.振打方式：挠臂锤机械振打5.进出气烟箱：①进气方式：前部中心进气②气流分布：在进气烟箱内设置开孔率为50%气流均布板和导流板③槽形极板：在出气烟箱内设置槽形极板6.灰斗：设置四棱台形灰斗四、各部尺寸计算1.收尘面积按照要求设计2台电除尘器，则每台处理烟气量Q=2100000m3/h2=1050000m3/hA=−Qln(1−η)ω×k=−1050000×ln(1−99.5%)0.09×3600×1.1=17170m2第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页设计计算及说明结果2.初定电场断面积F'=QV=10500000.8×3600=375m23.极板的有效高度h=√F'2=√3752=13.7m≈14m极板的有效宽度B=F'h=37514=26.8m4.通道数Z=B2b=F'2bh=3750.4×14=66.9≈68反算极板的宽度BB'=Z⋅2b=68×0.4=27.2m5.验算实际断面积F=h⋅B'=14×27.2=380.8m2验算电场风速V'=QF=1050000380.8×3600=0.77msV=0.8msV'=0.77msV−V'=0.03¿¿则合格6.单电场长度l=A2n⋅Z⋅h=171702×4×68×14=2.5mL=n⋅l=4×2.5=10m第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页设计计算及说明结果第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页7.电压和电流U=3.5×2b2=3.5×402=70kvI=0.4×171704=1717mA额定电压为72kv额定电流为1.8A8.柱间距除尘器内壁宽度B（取Δ=100mm）B=2b×Z+2Δ=400×68+2×100=27400mm沿气流方向上的柱间距Ld(l取e=500mm,C=400mm)Ld=l+2le+C=2500+2×500+400=3900mm与气流垂直方向的柱间距Lk（取e'=400mm）Lk=(B+e')/m=(27400+400)/1=27800mm9.进气烟箱进气烟箱采用水平进气方式，并设置导流板和开孔率为50%的气流均布板，取进口烟气流速为10m/s，进气烟箱进口的截面积F0F0=Q3600V0=10500003600×10=29.2m2将F0圆整为30m²，进气烟箱的进口截面形状为7.5m×4m的矩形，底板斜度=600，进气烟箱长L2=0.35(a1−a2)+250=0.35×(27200−7500)+250=7150mm10.出气烟箱出气烟箱采用水平出气方式，并设置槽型极板，取各出气烟箱小端截面F0'=F0=7.5×4=30m2，出气烟箱长Lw=0.8L2=0.8×7150=5720mm，底板与水平夹角=700第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页设计计算及说明结果11.灰斗采用四棱台状灰斗，沿气流方向设4个灰斗，灰斗下口取400mm×400mm，底部卸灰阀高度取600mm，灰斗壁与水平夹角=700，灰斗高取4000mm12.电除尘器总体外形尺寸除尘器总长=进气烟箱长+柱距长¿电场数+出气烟箱长=7150+3900×4+5720=28470mm除尘器总宽=2×走台宽度+室数×柱间宽=2×1800+1×27400=31000mm除尘器总高=极板有效高度+灰斗高度+顶部大梁高度+底部遮拦高度+底部卸灰阀高度=14000+4000+1700+1200+600=21500mm五、设计简图1.除尘器结构示意图第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页设计计算及说明结果第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页2.气流均布装置3.槽形极板第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页设计计算及说明结果第10页共13页第9页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共13页4.挠臂锤机械振打装置5.RS管型芒刺线第11页共13页第10页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
