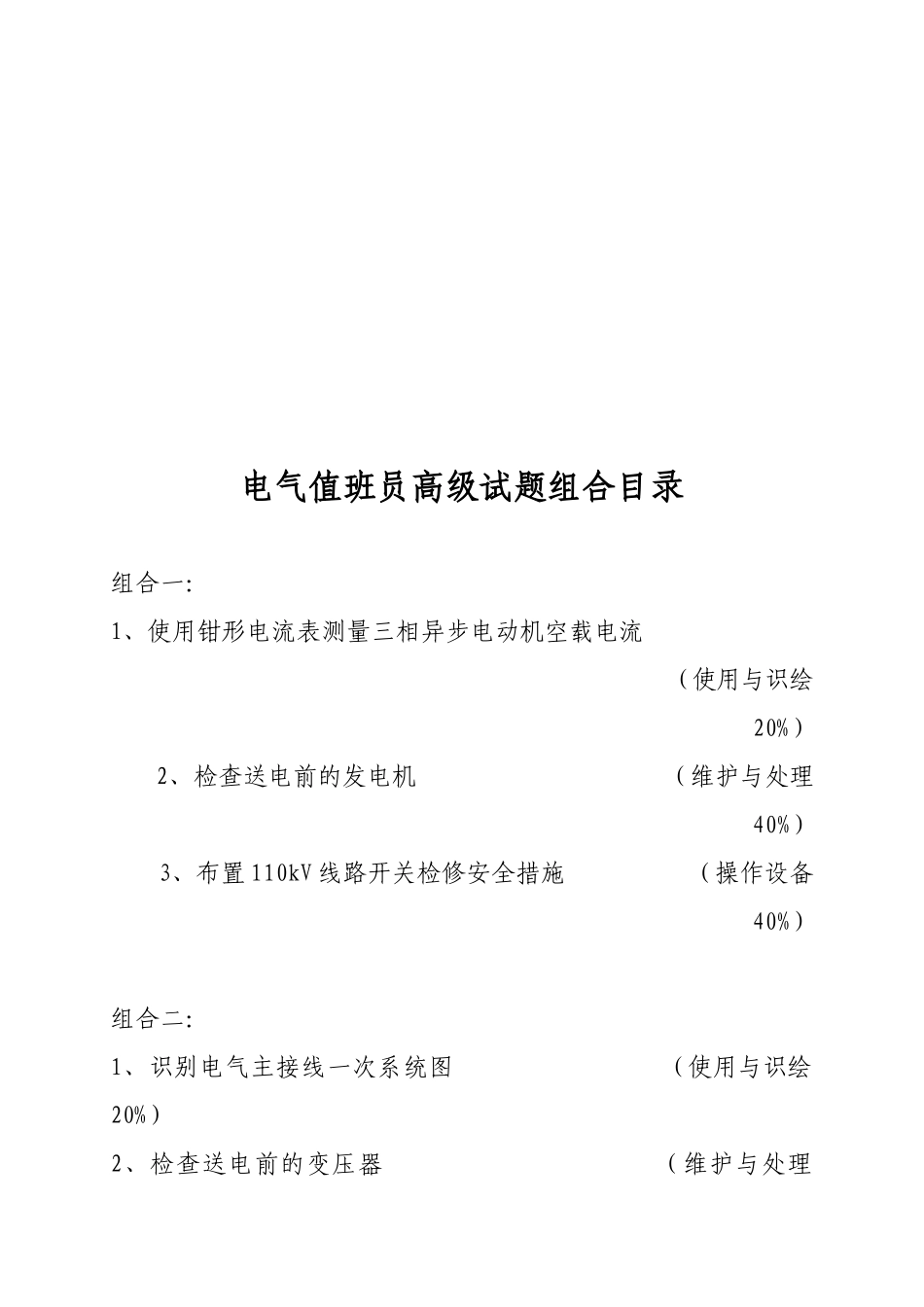

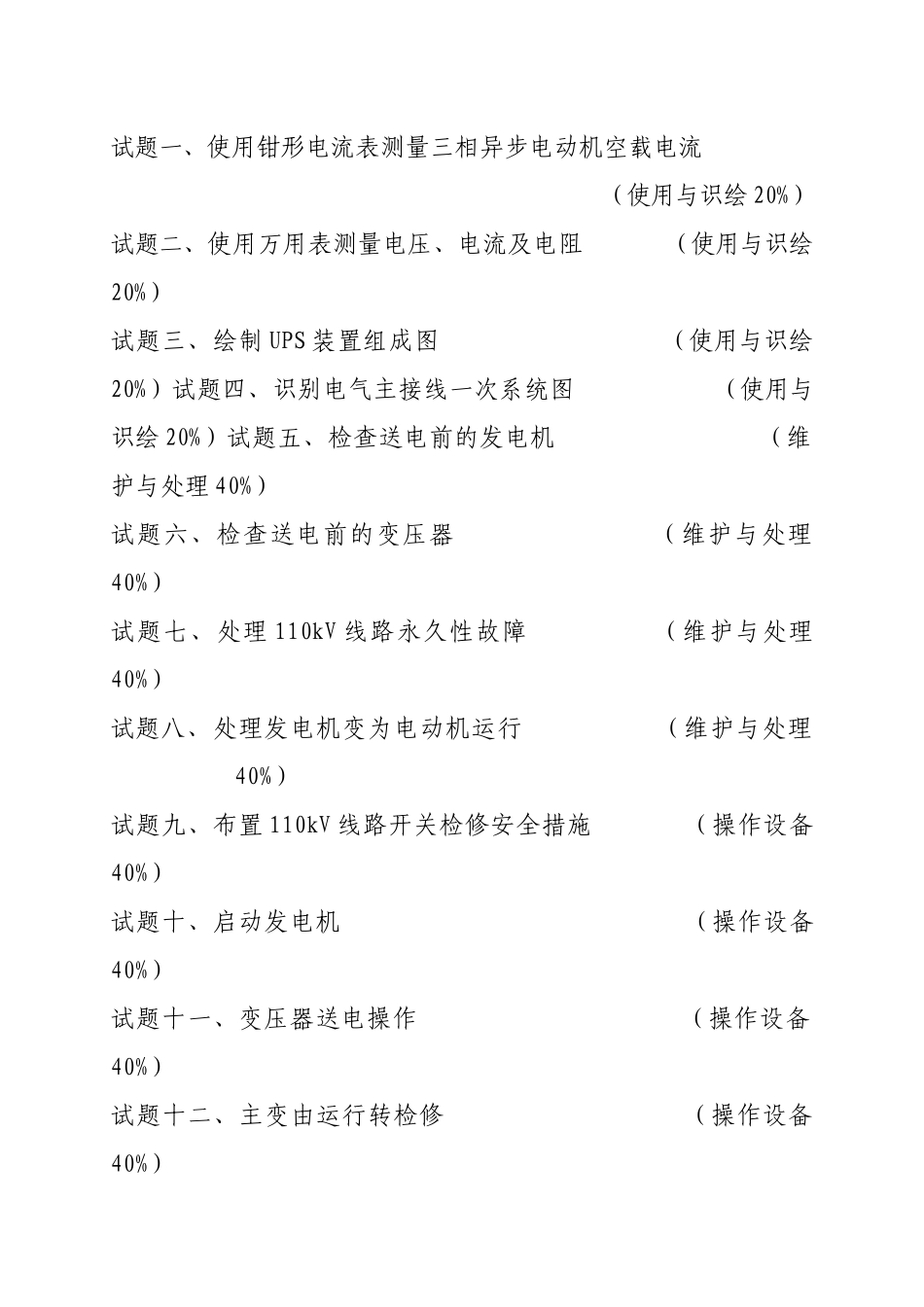

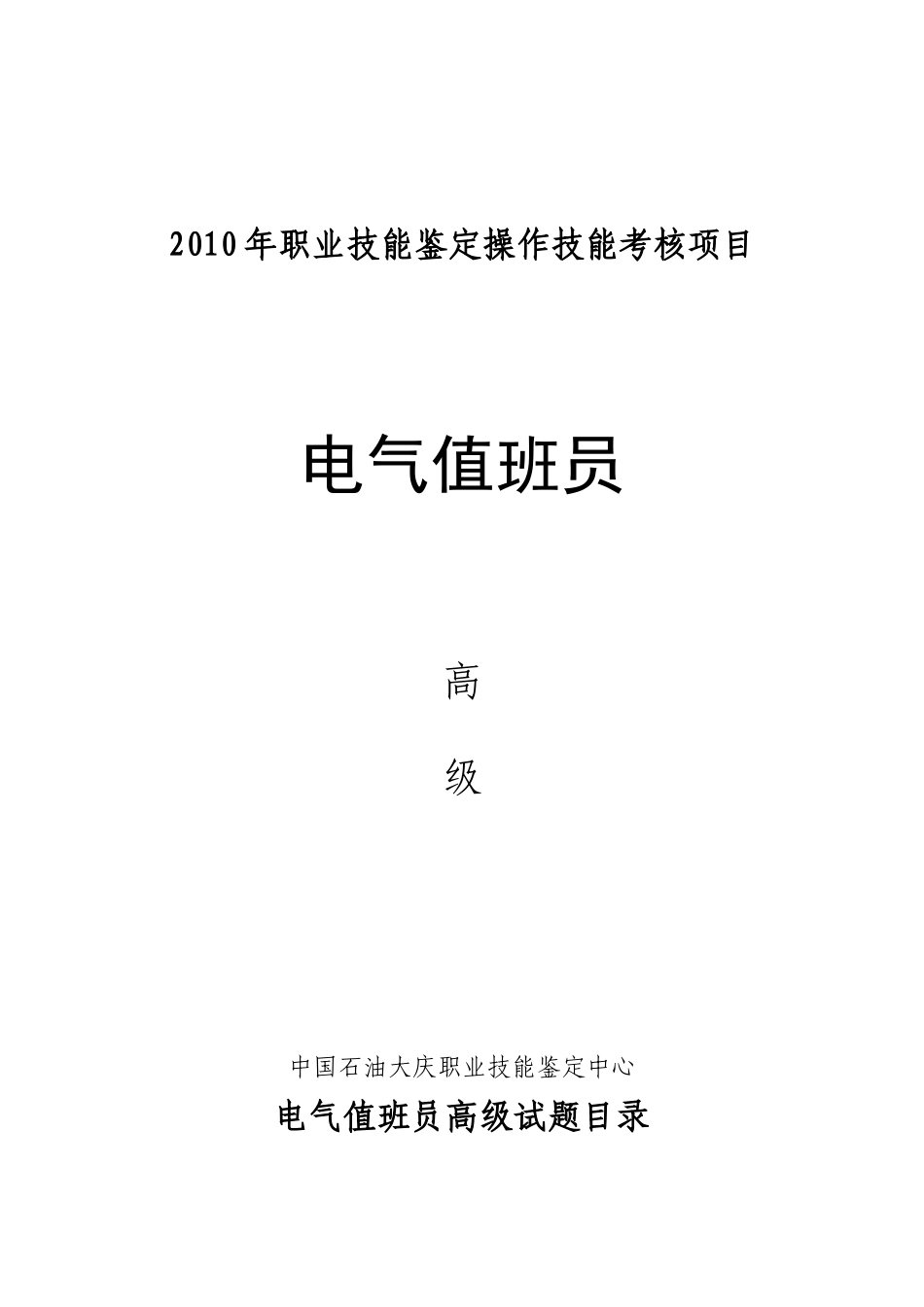

2010年职业技能鉴定操作技能考核项目电气值班员高级中国石油大庆职业技能鉴定中心电气值班员高级试题目录试题一、使用钳形电流表测量三相异步电动机空载电流（使用与识绘20%）试题二、使用万用表测量电压、电流及电阻（使用与识绘20%）试题三、绘制UPS装置组成图（使用与识绘20%）试题四、识别电气主接线一次系统图（使用与识绘20%）试题五、检查送电前的发电机（维护与处理40%）试题六、检查送电前的变压器（维护与处理40%）试题七、处理110kV线路永久性故障（维护与处理40%）试题八、处理发电机变为电动机运行（维护与处理40%）试题九、布置110kV线路开关检修安全措施（操作设备40%）试题十、启动发电机（操作设备40%）试题十一、变压器送电操作（操作设备40%）试题十二、主变由运行转检修（操作设备40%）电气值班员高级试题组合目录组合一：1、使用钳形电流表测量三相异步电动机空载电流（使用与识绘20%）2、检查送电前的发电机（维护与处理40%）3、布置110kV线路开关检修安全措施（操作设备40%）组合二：1、识别电气主接线一次系统图（使用与识绘20%）2、检查送电前的变压器（维护与处理40%）3、启动发电机（操作设备40%）组合三：1、绘制UPS装置组成图（使用与识绘20%）2、处理110kV线路永久性故障（维护与处理40%）3、变压器送电操作（操作设备40%）组合四：1、使用万用表测量电压、电流及电阻（使用与识绘20%）2、处理发电机变为电动机运行（维护与处理40%）3、主变由运行转检修（操作设备40%）试题一：使用钳形电流表测量三相异步电动机空载电流1、准备要求（1）工具、用具准备：序号材料名称规格数量备注1钳形电流表1块2线手套1付3手电筒1把2、操作程序规定及说明（1）操作程序说明：1）准备工作；2）检查钳形电流表；3）估测电流值；4）测量大电流；5）测量小电流；6）归档；7）分析。（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。（3）考核方式说明：该题目为模拟操作，全过程按操作标准结果进行评分。（4）测量技能说明：本项目主要测量考生对使用钳形电流表测量三相异步电动机空载电流的熟悉程度。3、考核时限（1）准备时间：1min。（2）操作时间：15min。（3）从正式操作开始计时。（4）提前完成操作不加分，到时停止操作考核。4、评分记录表中国石油天然气集团公司职业技能鉴定统一试卷电气值班员高级操作技能考核评分记录表现场号工位号性别试题名称：使用钳形电流表测量三相异步电动机空载电流考核时间：15min序号考核项目评分要素配分评分标准检测结果扣分得分备注1准备工作钳形电流表、手套、手电筒6每少一样扣2分2检查机械调零9未调零（未说明）扣9分3估测估计被测电流，确定档位15未能估计被测电流扣5分未能根据被测值选择档位扣5分如无法估计电流值未选择较大（最大）量程测量扣5分4测量大电流测量前检查被测导线绝缘；测量时导线应在钳口中央；在带电情况下不准调换档位；读取数值20未检查被测导线绝缘扣5分测量时导线未在钳口中央扣5分在带电情况下调换档位扣5分未读数或读数错误扣5分5测量小电流测量时无显示，重新闭合钳口；测量小电流时应多绕几匝测量，多绕几匝后测量的数值除以匝数为实际电流值；读取数值；钳形电流表不得测高压线路电流20未重新闭合钳口扣5分不会测量小电流扣5分未读数或读数错误扣5分用钳形电流表测高压线路电流扣5分6归档测量后将档位调到交流最大档10测量后未将档位调到交流最大档扣10分7分析当三相电流中有一相电流过大，说明匝间短路或三相负载不平衡5未能说明原因扣5分两相电流过大，说明三相负载不平衡5未能说明原因扣5分两相电流较大，一相无电流，说明电机一相断线5未能说明原因扣5分三相电流过大，说明电机过载5未能说明原因扣5分8安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分；严重违规取消考核9考核时限在规定时间内完成到时停止操作合计100考评员：核分员：年月日编码：80010000-JL-24试题二：使用万用表测量电压、电流及电阻1、准备要求（1）工具、用具准备：序号材料名称规格数量备注1手电筒1个2表...
