面向二十一世纪的电力监控分析单元VIP免费

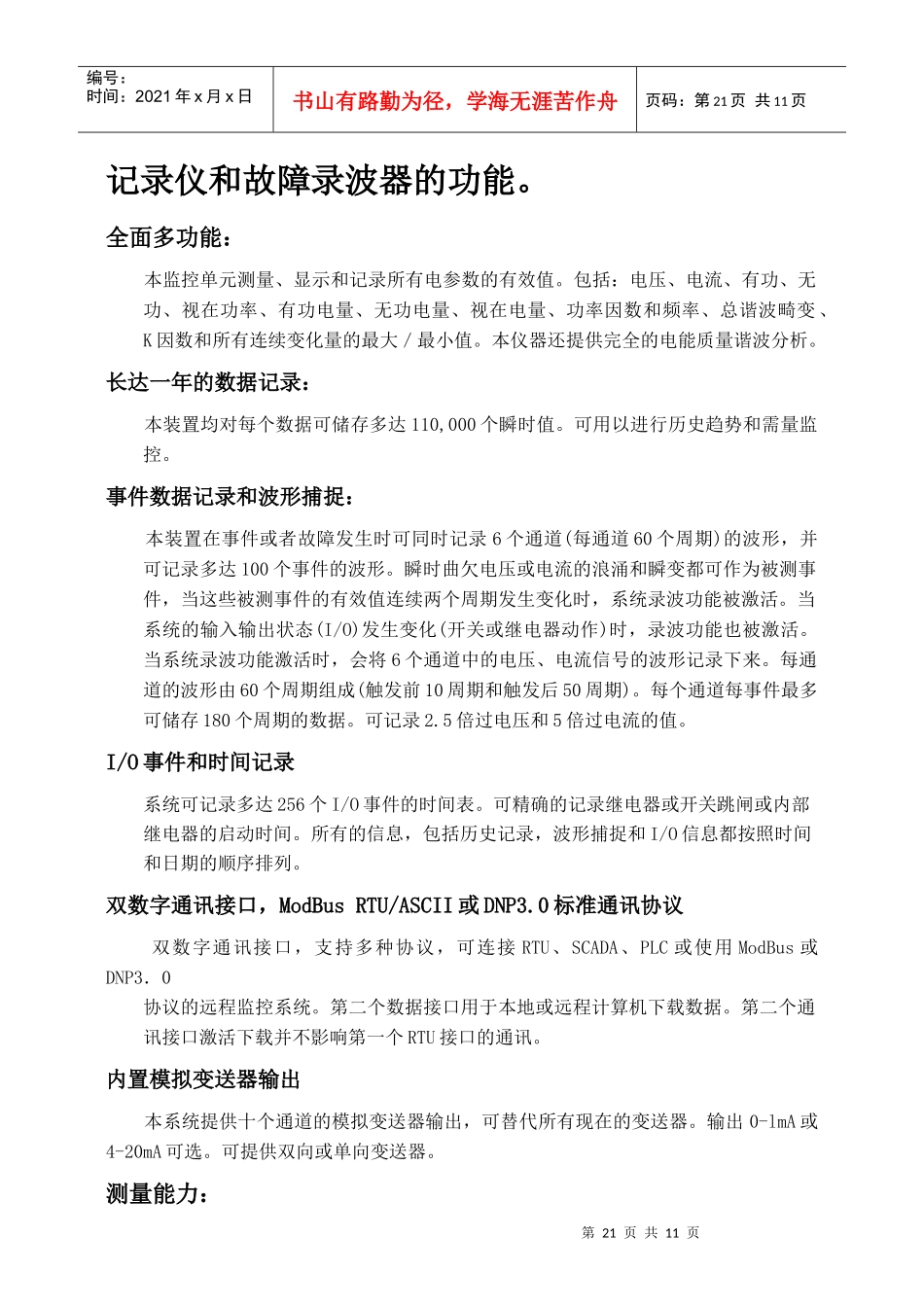

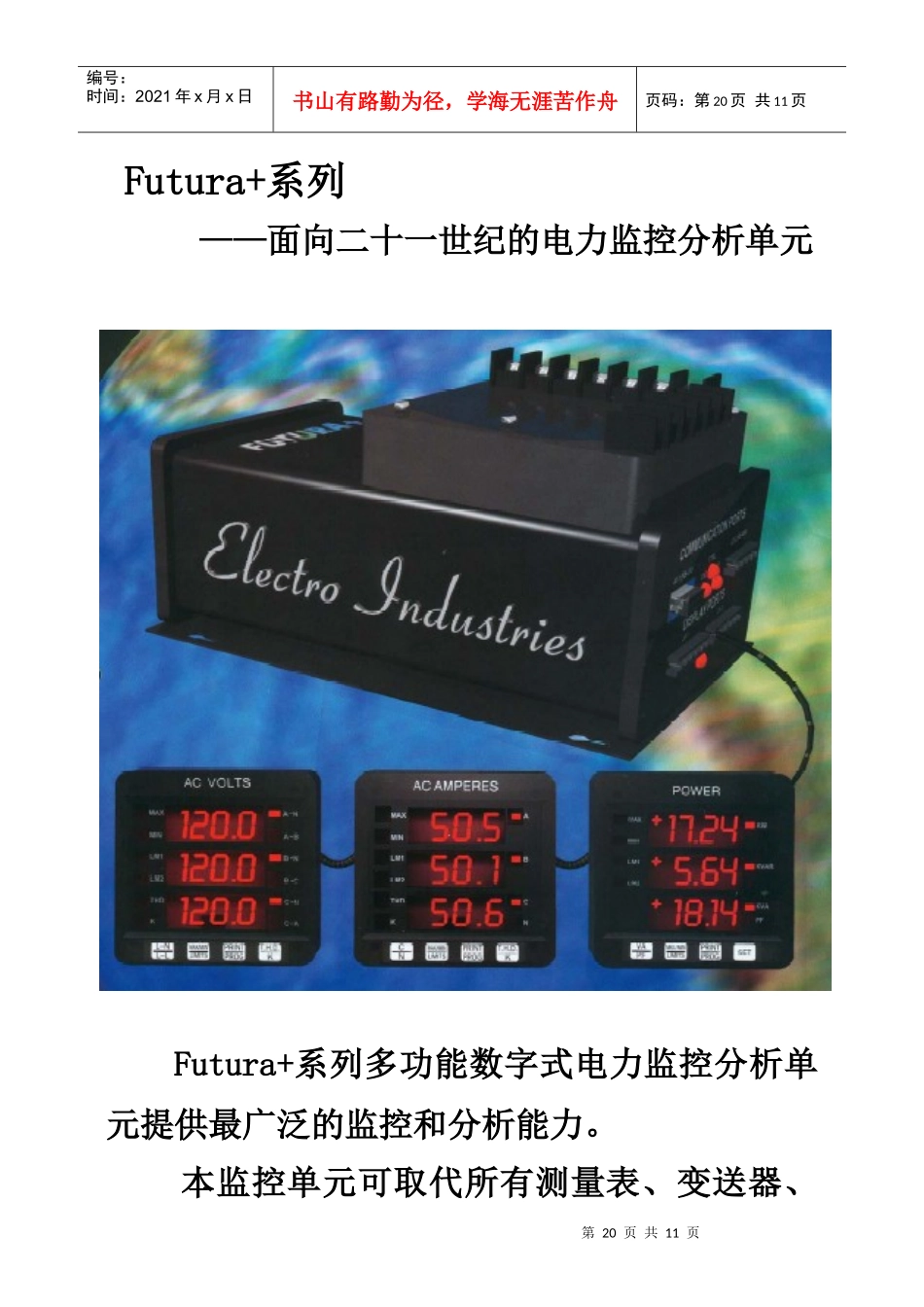

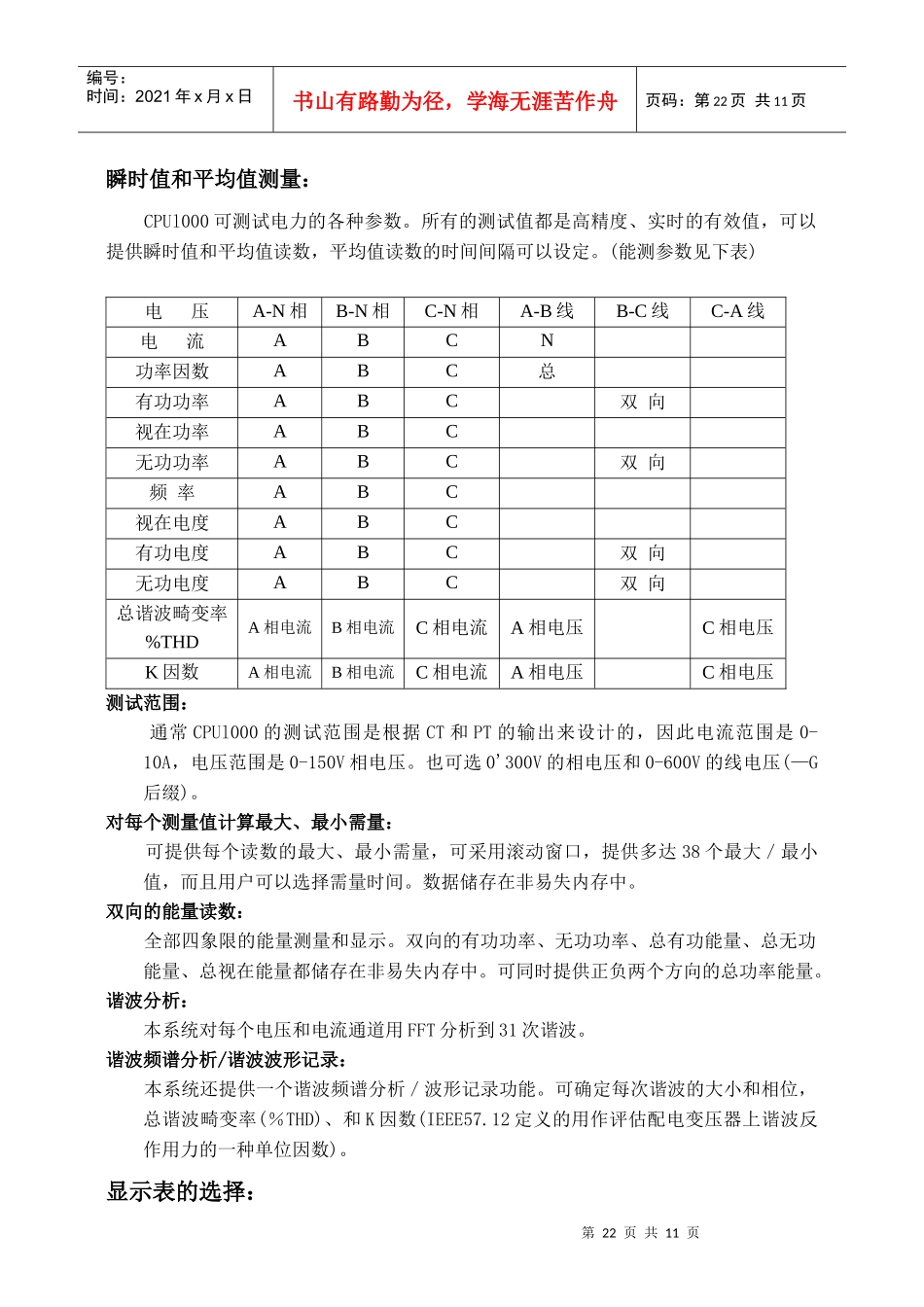

第20页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共11页Futura+系列——面向二十一世纪的电力监控分析单元Futura+系列多功能数字式电力监控分析单元提供最广泛的监控和分析能力。本监控单元可取代所有测量表、变送器、第21页共11页第20页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共11页记录仪和故障录波器的功能。全面多功能：本监控单元测量、显示和记录所有电参数的有效值。包括：电压、电流、有功、无功、视在功率、有功电量、无功电量、视在电量、功率因数和频率、总谐波畸变、K因数和所有连续变化量的最大／最小值。本仪器还提供完全的电能质量谐波分析。长达一年的数据记录：本装置均对每个数据可储存多达110,000个瞬时值。可用以进行历史趋势和需量监控。事件数据记录和波形捕捉：本装置在事件或者故障发生时可同时记录6个通道(每通道60个周期)的波形，并可记录多达100个事件的波形。瞬时曲欠电压或电流的浪涌和瞬变都可作为被测事件，当这些被测事件的有效值连续两个周期发生变化时，系统录波功能被激活。当系统的输入输出状态(I/O)发生变化(开关或继电器动作)时，录波功能也被激活。当系统录波功能激活时，会将6个通道中的电压、电流信号的波形记录下来。每通道的波形由60个周期组成(触发前10周期和触发后50周期)。每个通道每事件最多可储存180个周期的数据。可记录2.5倍过电压和5倍过电流的值。I/O事件和时间记录系统可记录多达256个I/O事件的时间表。可精确的记录继电器或开关跳闸或内部继电器的启动时间。所有的信息，包括历史记录，波形捕捉和I/O信息都按照时间和日期的顺序排列。双数字通讯接口，ModBusRTU/ASCII或DNP3.0标准通讯协议双数字通讯接口，支持多种协议，可连接RTU、SCADA、PLC或使用ModBus或DNP3．0协议的远程监控系统。第二个数据接口用于本地或远程计算机下载数据。第二个通讯接口激活下载并不影响第一个RTU接口的通讯。内置模拟变送器输出本系统提供十个通道的模拟变送器输出，可替代所有现在的变送器。输出0-lmA或4-20mA可选。可提供双向或单向变送器。测量能力：第22页共11页第21页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共11页瞬时值和平均值测量：CPUl000可测试电力的各种参数。所有的测试值都是高精度、实时的有效值，可以提供瞬时值和平均值读数，平均值读数的时间间隔可以设定。(能测参数见下表)电压A-N相B-N相C-N相A-B线B-C线C-A线电流ABCN功率因数ABC总有功功率ABC双向视在功率ABC无功功率ABC双向频率ABC视在电度ABC有功电度ABC双向无功电度ABC双向总谐波畸变率%THDA相电流B相电流C相电流A相电压C相电压K因数A相电流B相电流C相电流A相电压C相电压测试范围：通常CPUl000的测试范围是根据CT和PT的输出来设计的，因此电流范围是0-10A，电压范围是0-150V相电压。也可选0'300V的相电压和0-600V的线电压(—G后缀)。对每个测量值计算最大、最小需量：可提供每个读数的最大、最小需量，可采用滚动窗口，提供多达38个最大／最小值，而且用户可以选择需量时间。数据储存在非易失内存中。双向的能量读数：全部四象限的能量测量和显示。双向的有功功率、无功功率、总有功能量、总无功能量、总视在能量都储存在非易失内存中。可同时提供正负两个方向的总功率能量。谐波分析：本系统对每个电压和电流通道用FFT分析到31次谐波。谐波频谱分析/谐波波形记录：本系统还提供一个谐波频谱分析／波形记录功能。可确定每次谐波的大小和相位，总谐波畸变率(％THD)、和K因数(IEEE57.12定义的用作评估配电变压器上谐波反作用力的一种单位因数)。显示表的选择：第23页共11页第22页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共11页Futura+单元提供了多种显示方式以便选择。用户可以选择相应的显示表或这些显示表的组合以满足自己的需要，所有显示表均选用长寿命的LED。显示表可以安装在本地或远程显示。CPUl000的电源可以对4个显示表进行供电。系统对使用显示表的数量没有限制，只需配置辅助电源就可通过串联的方式任意扩展。显...
