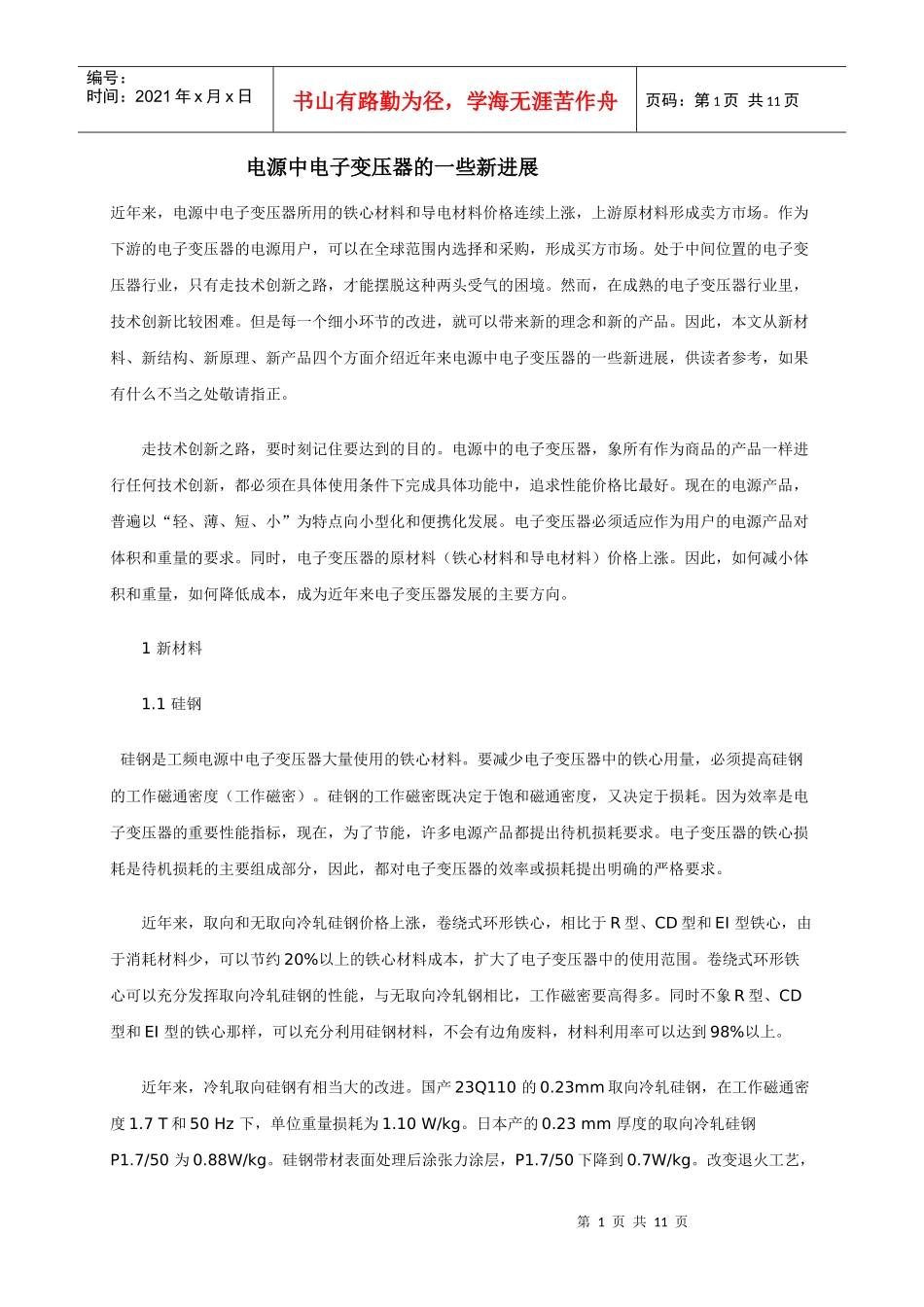

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电源中电子变压器的一些新进展近年来，电源中电子变压器所用的铁心材料和导电材料价格连续上涨，上游原材料形成卖方市场。作为下游的电子变压器的电源用户，可以在全球范围内选择和采购，形成买方市场。处于中间位置的电子变压器行业，只有走技术创新之路，才能摆脱这种两头受气的困境。然而，在成熟的电子变压器行业里，技术创新比较困难。但是每一个细小环节的改进，就可以带来新的理念和新的产品。因此，本文从新材料、新结构、新原理、新产品四个方面介绍近年来电源中电子变压器的一些新进展，供读者参考，如果有什么不当之处敬请指正。走技术创新之路，要时刻记住要达到的目的。电源中的电子变压器，象所有作为商品的产品一样进行任何技术创新，都必须在具体使用条件下完成具体功能中，追求性能价格比最好。现在的电源产品，普遍以“轻、薄、短、小”为特点向小型化和便携化发展。电子变压器必须适应作为用户的电源产品对体积和重量的要求。同时，电子变压器的原材料（铁心材料和导电材料）价格上涨。因此，如何减小体积和重量，如何降低成本，成为近年来电子变压器发展的主要方向。1新材料1.1硅钢硅钢是工频电源中电子变压器大量使用的铁心材料。要减少电子变压器中的铁心用量，必须提高硅钢的工作磁通密度（工作磁密）。硅钢的工作磁密既决定于饱和磁通密度，又决定于损耗。因为效率是电子变压器的重要性能指标，现在，为了节能，许多电源产品都提出待机损耗要求。电子变压器的铁心损耗是待机损耗的主要组成部分，因此，都对电子变压器的效率或损耗提出明确的严格要求。近年来，取向和无取向冷轧硅钢价格上涨，卷绕式环形铁心，相比于R型、CD型和EI型铁心，由于消耗材料少，可以节约20%以上的铁心材料成本，扩大了电子变压器中的使用范围。卷绕式环形铁心可以充分发挥取向冷轧硅钢的性能，与无取向冷轧钢相比，工作磁密要高得多。同时不象R型、CD型和EI型的铁心那样，可以充分利用硅钢材料，不会有边角废料，材料利用率可以达到98%以上。近年来，冷轧取向硅钢有相当大的改进。国产23Q110的0.23mm取向冷轧硅钢，在工作磁通密度1.7T和50Hz下，单位重量损耗为1.10W/kg。日本产的0.23mm厚度的取向冷轧硅钢P1.7/50为0.88W/kg。硅钢带材表面处理后涂张力涂层，P1.7/50下降到0.7W/kg。改变退火工艺，第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页细化磁畴，P1.7/50再下降到0.55~0.45W/kg，远远低于0.35mm厚无取向冷轧硅钢在工作磁密1.5T和50Hz下（P1.5/50）的2W/kg。在保证同样损耗条件下，0.23mm厚度取向冷轧硅钢工作磁密度可以达到1.85T，如果选取它加工环形铁心，比用无取向冷轧硅钢的工作磁密1.5T高1.23倍，铁心截面和体积可减少23%以上。现在手机充电器和家用电器的电源适配器中，大量使用EI型铁心工频电源变压器，有时会出现过热现象。EI型铁心由EI形冲片叠成，E形冲片中有五分之一长度与纵向（取向方向）正交，要承受横向磁场，一般都用无取向冷轧硅钢。近年来日本川崎公司开发出可用于EI型铁心的RGE系列取向冷轧硅钢，厚度为0.35mm，纵向饱和磁密为1.80~1.90T，横向饱和磁密为1.825T，损耗P1.7/50为1.10~1.25W/kg。同时，绝缘膜比较薄，冲压加工性能良好，用它制作铁心，工作磁密可取1.7T以上，比用无取向冷轧硅钢高15%，铁心截面和体积可以减少15%以上，损耗也大大下降，不会再出现过热现象。日本川崎公司还开发出饱和磁密高的无取向冷轧钢，厚度为0.5mm，硅含量小于1%，为0.6%，铝含量为0.3%，加0.52%镍后，饱和磁密为1.96T，损耗P1.5/50为3W/kg。采用它作为EI型铁心材料，工作磁密也可取1.7T，但损耗较大。值得注意的是：作为电子变压器一大类的工频变压器，采用工作磁密高的铁心材料后，可以不减少铁心截面和体积，而是减少线圈匝数，减少用铜量。在现在铜材价格远远高于铁心材料的情况下，可能是更好的一种设计改进方案。1.2软磁铁氧体软磁铁氧体是中、高频电源中电子变压器大量使用的铁心材料，和金属软磁材料相比，软磁铁氧...
