基于单片机的综合火灾报警系统VIP专享VIP免费

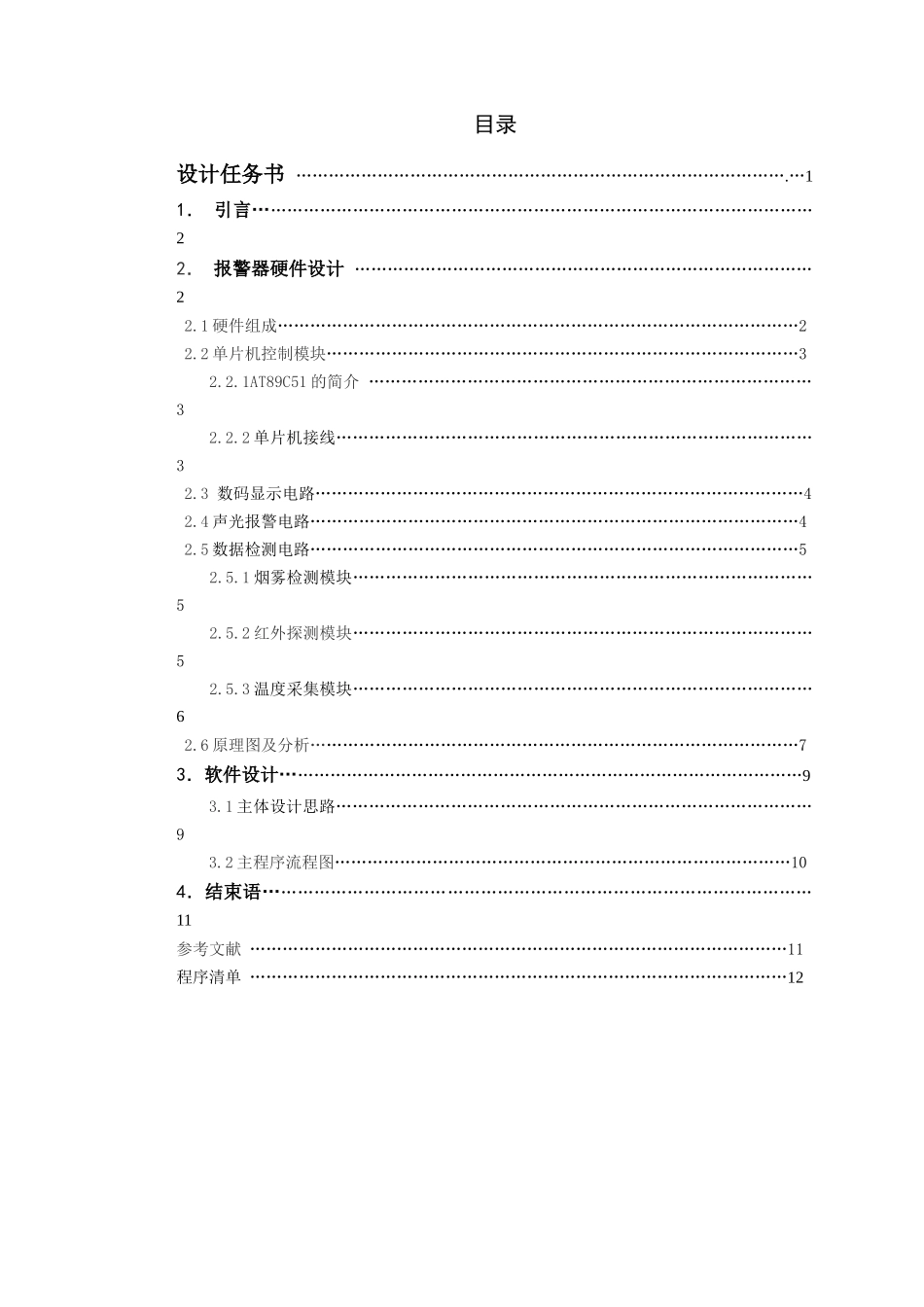

目录设计任务书……………………………………………………………………………….…11．引言…………………………………………………………………………………………22．报警器硬件设计…………………………………………………………………………22.1硬件组成……………………………………………………………………………………22.2单片机控制模块……………………………………………………………………………32.2.1AT89C51的简介………………………………………………………………………32.2.2单片机接线……………………………………………………………………………32.3数码显示电路………………………………………………………………………………42.4声光报警电路………………………………………………………………………………42.5数据检测电路………………………………………………………………………………52.5.1烟雾检测模块…………………………………………………………………………52.5.2红外探测模块…………………………………………………………………………52.5.3温度采集模块…………………………………………………………………………62.6原理图及分析………………………………………………………………………………73．软件设计……………………………………………………………………………………93.1主体设计思路……………………………………………………………………………93.2主程序流程图…………………………………………………………………………104．结束语………………………………………………………………………………………11参考文献………………………………………………………………………………………11程序清单………………………………………………………………………………………121、引言我国的火灾自动报警控制系统经历了从无到有、从简单到复杂的发展过程，其智能化程度也越来越高，灵敏度也越来越高[1]。目前国内厂家多偏重用于大型仓库、商场、高级写字楼、宾馆等场所大型火灾报警系统的研发，他们采用集中区域报警控制方式，其系统复杂、成本较高[2]。本系统则主要应用于居民住宅、机房、办公室等场所的小型防火报警器。廉价实用且可在火灾发生的初期就检测到并且发出声光报警，同时可实时显示该场所的环境温度[3]。2、报警器硬件设计设计原理：单片机巡回检测温度、红外辐射、烟雾并显示各自的值，当以上一项发生异常时系统认为发生了火灾，发出声光报警信号，直到异常被排除，系统才自动停止报警。2.1硬件组成图2-1硬件组成如图2-1，本系统主要由单片机控制模块、温度采集模块、烟雾探测模块、AT89C51控制模块温度采集模块红外检测模块烟雾探测模块声光报警模块数码管显示模块红外探测模块、数码管显示模块、声光报警模块。2.2单片机控制模块因本系统要求实时显示检测值，涉及到一些计算及BCD转化的处理，同时考虑到功耗等问题，综合考虑后选择AT89C51作为本系统的中央控制器。2.2.1AT89C51的简介AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—FlashProgrammableandErasableReadOnlyMemory）的低电压，高性能CMOS8位微处理器，俗称单片机。AT89C51是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C51是它的一种精简版本。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案[4]2.2.2单片机接线图2-2单片机接线如图2-2所示，晶振电路和复位电路。其中P0口用于数码管的显示。P1口用于传感器的数据采集。P2.0、P2.1、P2.7、P3.6、P3.7用于8255的片选。P2.2、P2.3用于控制声光报警。P2.4、P2.5、P2.6连接开关控制数码管显示。P3.0、P3.1、P3.2作为AD0808的控制端，P3.3、P3.4用于ADC0808的地址端。2.3数码显示电路图2-3数码显示电路连接图本系统采用六位数码管来显示传感...
