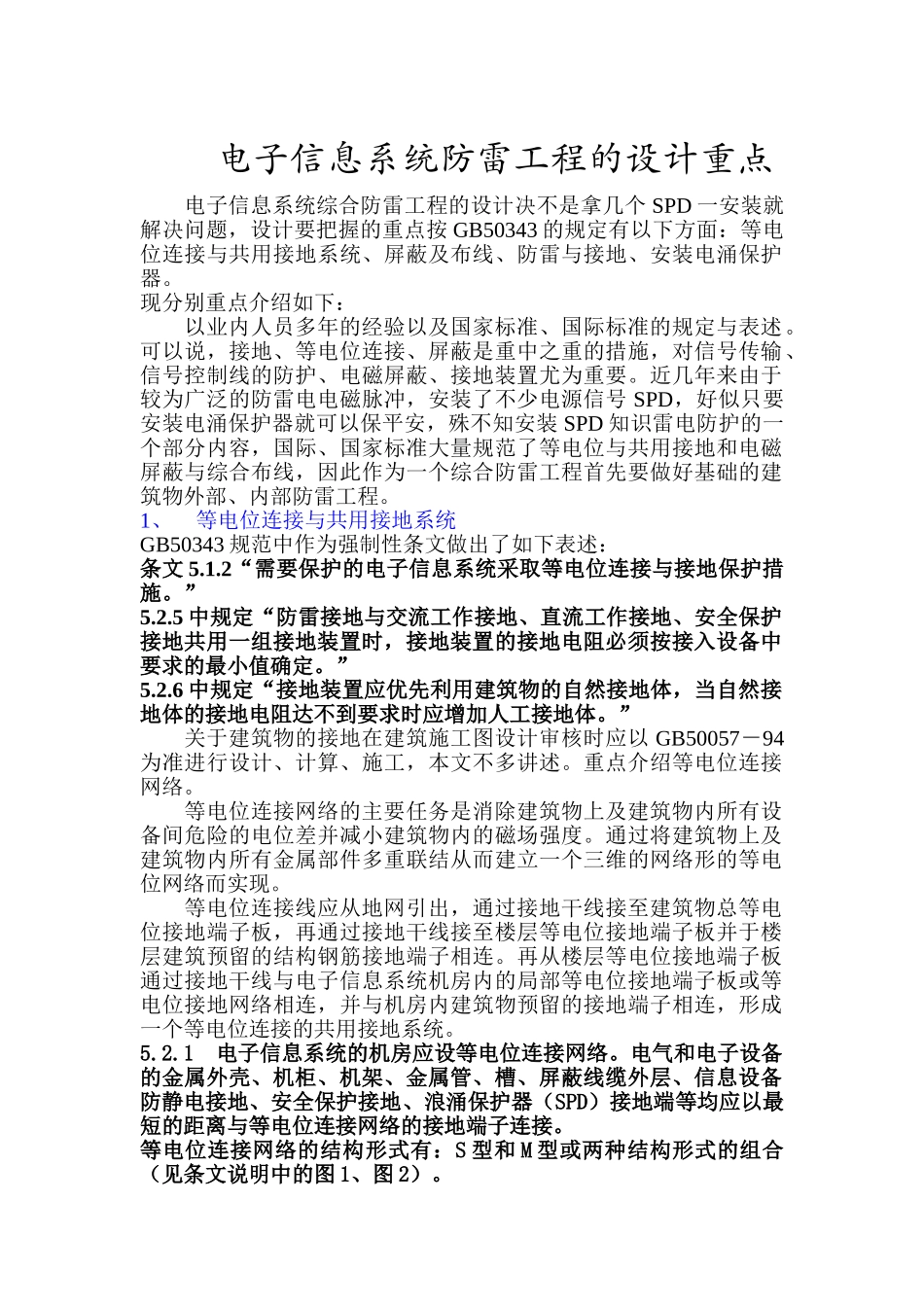

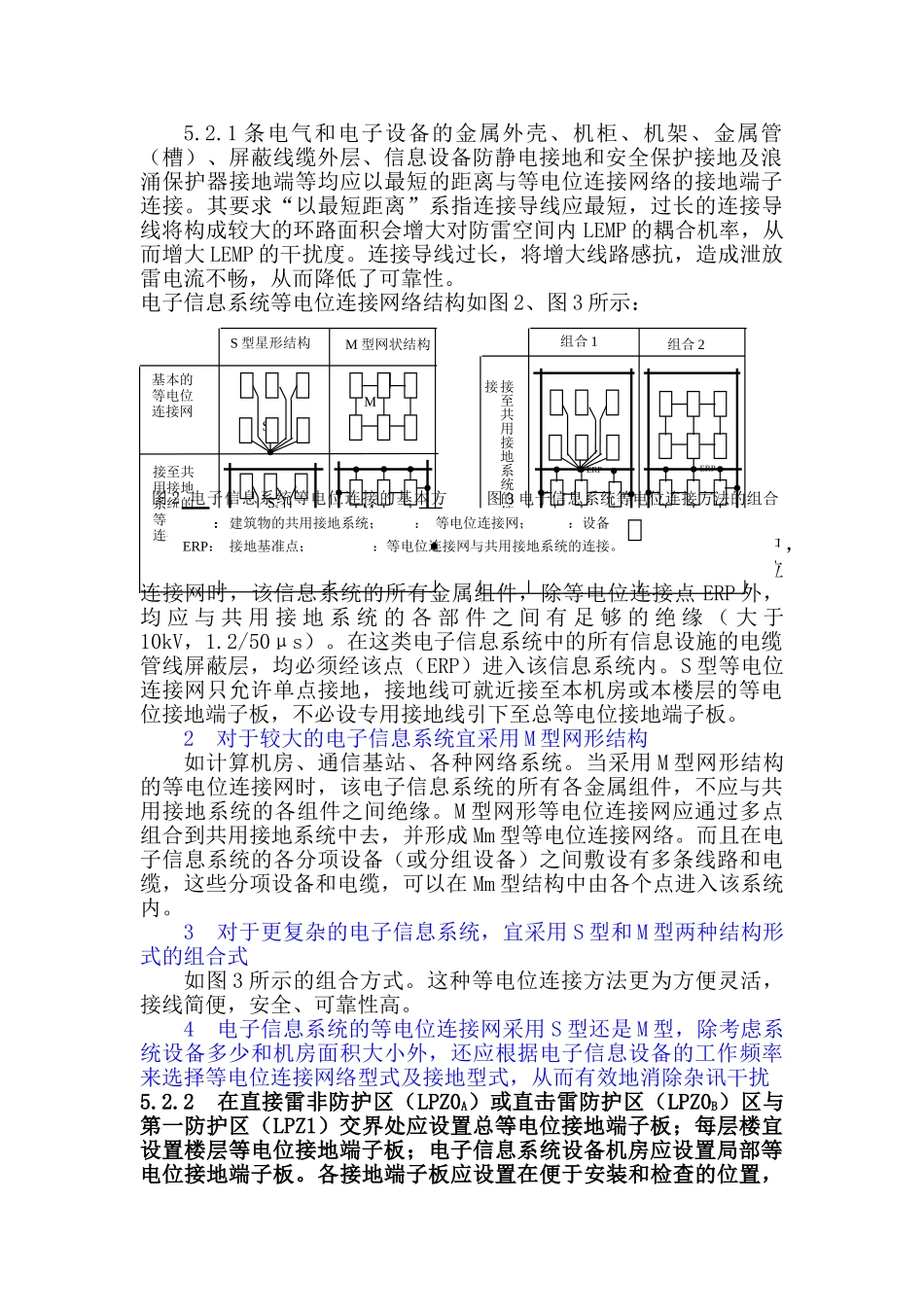

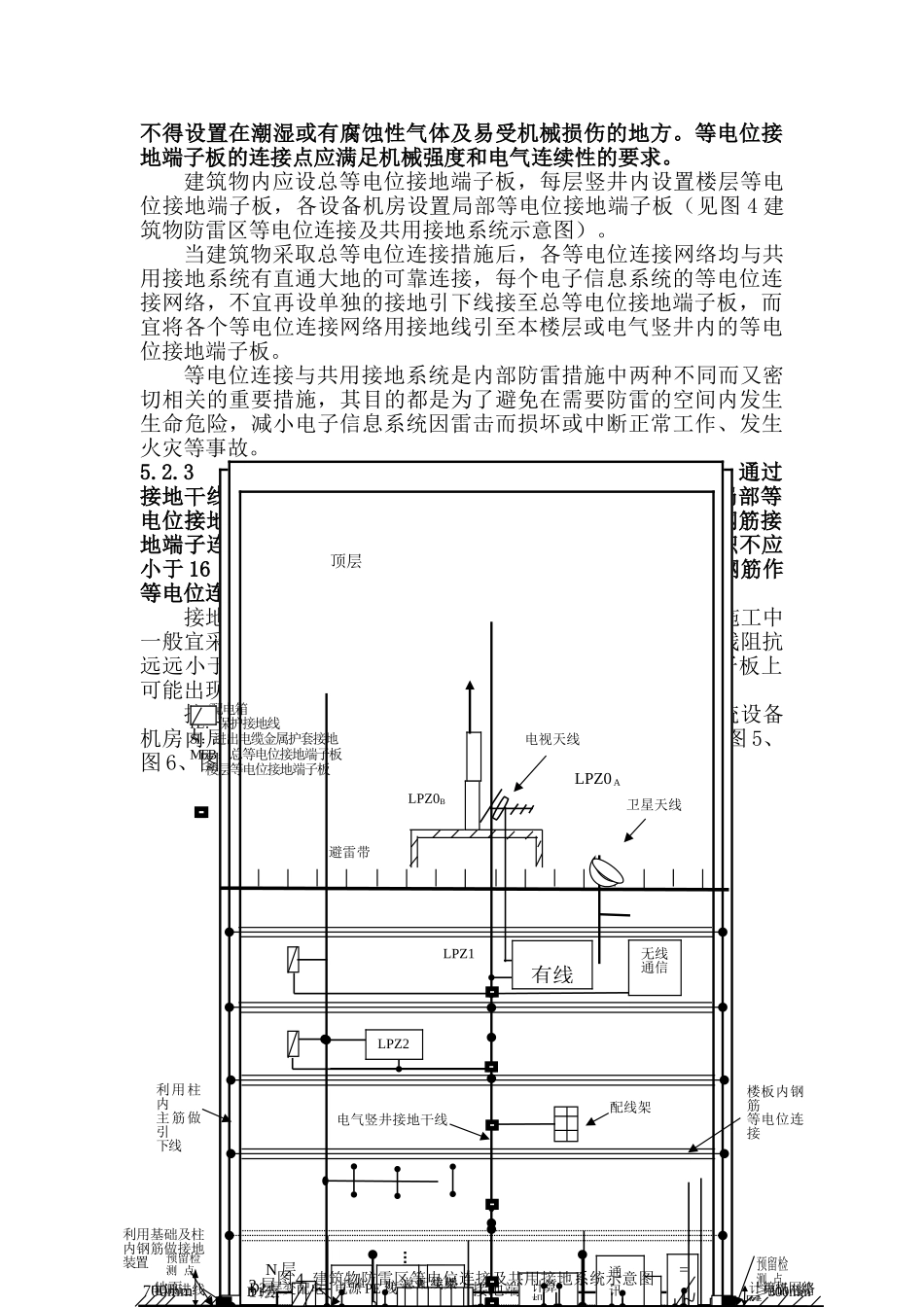

电子信息系统防雷工程的设计重点电子信息系统综合防雷工程的设计决不是拿几个SPD一安装就解决问题，设计要把握的重点按GB50343的规定有以下方面：等电位连接与共用接地系统、屏蔽及布线、防雷与接地、安装电涌保护器。现分别重点介绍如下：以业内人员多年的经验以及国家标准、国际标准的规定与表述。可以说，接地、等电位连接、屏蔽是重中之重的措施，对信号传输、信号控制线的防护、电磁屏蔽、接地装置尤为重要。近几年来由于较为广泛的防雷电电磁脉冲，安装了不少电源信号SPD，好似只要安装电涌保护器就可以保平安，殊不知安装SPD知识雷电防护的一个部分内容，国际、国家标准大量规范了等电位与共用接地和电磁屏蔽与综合布线，因此作为一个综合防雷工程首先要做好基础的建筑物外部、内部防雷工程。1、等电位连接与共用接地系统GB50343规范中作为强制性条文做出了如下表述：条文5.1.2“需要保护的电子信息系统采取等电位连接与接地保护措施。”5.2.5中规定“防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻必须按接入设备中要求的最小值确定。”5.2.6中规定“接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。”关于建筑物的接地在建筑施工图设计审核时应以GB50057－94为准进行设计、计算、施工，本文不多讲述。重点介绍等电位连接网络。等电位连接网络的主要任务是消除建筑物上及建筑物内所有设备间危险的电位差并减小建筑物内的磁场强度。通过将建筑物上及建筑物内所有金属部件多重联结从而建立一个三维的网络形的等电位网络而实现。等电位连接线应从地网引出，通过接地干线接至建筑物总等电位接地端子板，再通过接地干线接至楼层等电位接地端子板并于楼层建筑预留的结构钢筋接地端子相连。再从楼层等电位接地端子板通过接地干线与电子信息系统机房内的局部等电位接地端子板或等电位接地网络相连，并与机房内建筑物预留的接地端子相连，形成一个等电位连接的共用接地系统。5.2.1电子信息系统的机房应设等电位连接网络。电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接。等电位连接网络的结构形式有：S型和M型或两种结构形式的组合（见条文说明中的图1、图2）。5.2.1条电气和电子设备的金属外壳、机柜、机架、金属管（槽）、屏蔽线缆外层、信息设备防静电接地和安全保护接地及浪涌保护器接地端等均应以最短的距离与等电位连接网络的接地端子连接。其要求“以最短距离”系指连接导线应最短，过长的连接导线将构成较大的环路面积会增大对防雷空间内LEMP的耦合机率，从而增大LEMP的干扰度。连接导线过长，将增大线路感抗，造成泄放雷电流不畅，从而降低了可靠性。电子信息系统等电位连接网络结构如图2、图3所示：1S型结构一般宜用于电子信息设备相对较少或局部的系统中，如消防、建筑设备监控系统、扩声等系统。当采用S型结构等电位连接网时，该信息系统的所有金属组件，除等电位连接点ERP外，均应与共用接地系统的各部件之间有足够的绝缘（大于10kV，1.2/50μs）。在这类电子信息系统中的所有信息设施的电缆管线屏蔽层，均必须经该点（ERP）进入该信息系统内。S型等电位连接网只允许单点接地，接地线可就近接至本机房或本楼层的等电位接地端子板，不必设专用接地线引下至总等电位接地端子板。2对于较大的电子信息系统宜采用M型网形结构如计算机房、通信基站、各种网络系统。当采用M型网形结构的等电位连接网时，该电子信息系统的所有各金属组件，不应与共用接地系统的各组件之间绝缘。M型网形等电位连接网应通过多点组合到共用接地系统中去，并形成Mm型等电位连接网络。而且在电子信息系统的各分项设备（或分组设备）之间敷设有多条线路和电缆，这些分项设备和电缆，可以在Mm型结构中由各个点进入该系统内。3对于更复杂的电子信息系统，宜采用S型和M型两种结构形式的组合式如图3所示的组合方式。这种等电位连接方法更为方便灵活，接线简便，安全、可靠性高...
