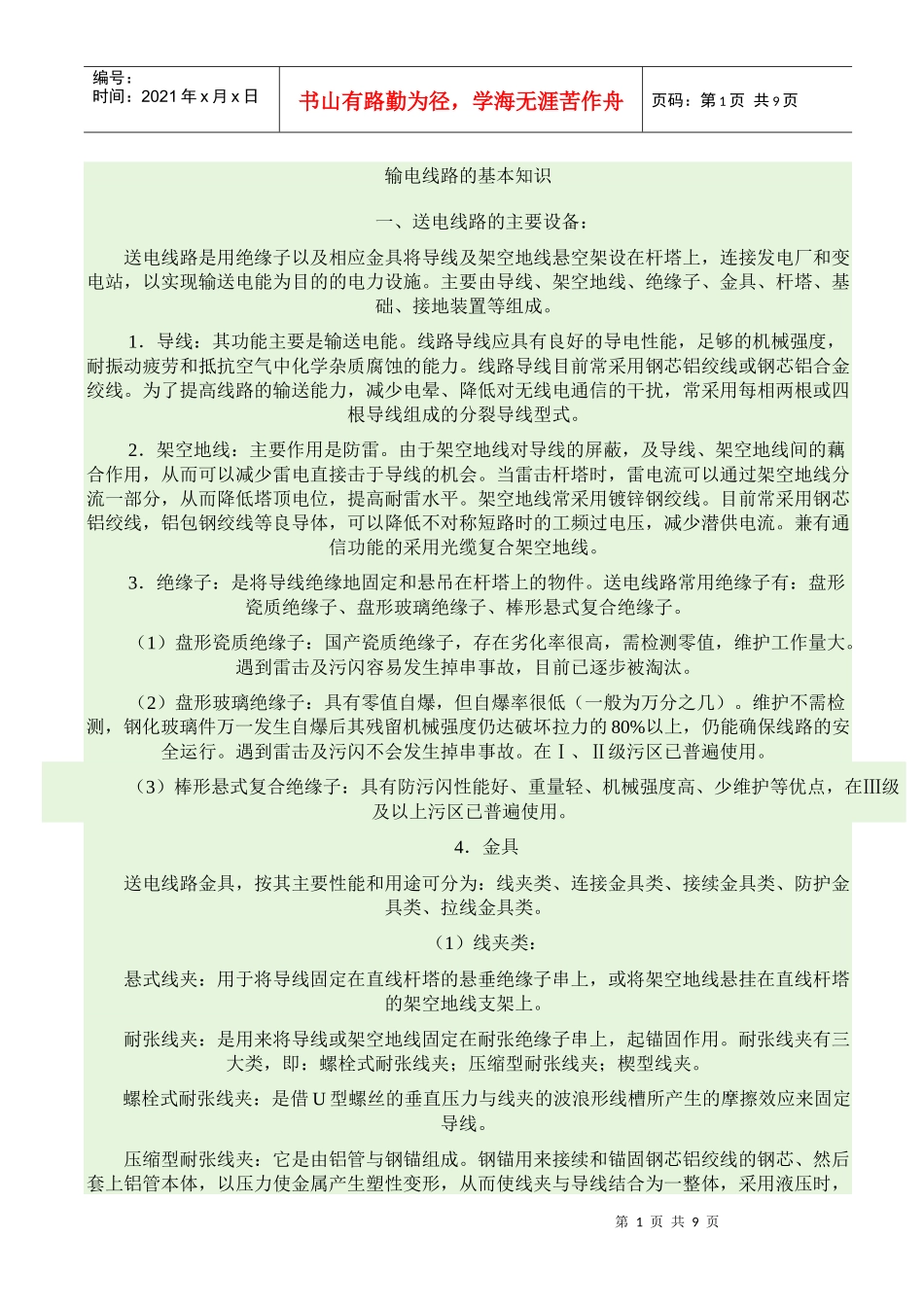

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页输电线路的基本知识一、送电线路的主要设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。主要由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。1．导线：其功能主要是输送电能。线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。线路导线目前常采用钢芯铝绞线或钢芯铝合金绞线。为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采用每相两根或四根导线组成的分裂导线型式。2．架空地线：主要作用是防雷。由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的机会。当雷击杆塔时，雷电流可以通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。架空地线常采用镀锌钢绞线。目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。兼有通信功能的采用光缆复合架空地线。3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。（1）盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。遇到雷击及污闪容易发生掉串事故，目前已逐步被淘汰。（2）盘形玻璃绝缘子：具有零值自爆，但自爆率很低（一般为万分之几）。维护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。遇到雷击及污闪不会发生掉串事故。在Ⅰ、Ⅱ级污区已普遍使用。（3）棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少维护等优点，在Ⅲ级及以上污区已普遍使用。4．金具送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。（1）线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。耐张线夹：是用来将导线或架空地线固定在耐张绝缘子串上，起锚固作用。耐张线夹有三大类，即：螺栓式耐张线夹；压缩型耐张线夹；楔型线夹。螺栓式耐张线夹：是借U型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦效应来固定导线。压缩型耐张线夹：它是由铝管与钢锚组成。钢锚用来接续和锚固钢芯铝绞线的钢芯、然后套上铝管本体，以压力使金属产生塑性变形，从而使线夹与导线结合为一整体，采用液压时，第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页应用相应规格的钢模以液压机进行压缩。采用爆压时，可采用一次爆压或二次爆压的方式，将线夹和导线（架空地线）压成一个整体。楔型线夹：用来安装钢绞线，紧固架空地线及拉线杆塔的拉线。它利用楔的劈力作用，使钢绞线锁紧在线夹内。（2）连接金具类：连接金具是用来将绝缘子串与杆塔之间，线夹与绝缘子串之间，架空地线线夹与杆塔之间进行连接的金具。常用的连接金具有：球头挂环、碗头挂板、U型挂环、直角挂板等。（3）接续金具类：用于导线的接续及架空地线的接续，耐张杆塔跳线的接续。定型的接续金具有：钳压接续金具、液压接续金具、螺栓接续金具、爆压接续金具。（4）防护金具类：用于防护导线，架空地线振动的防震锤、护线条、阻尼线；用于抑制次档距振动的间隔棒；用于防护绝缘子串产生电晕的屏蔽环及均压环等。（5）拉线金具类：用于调整和稳固杆塔拉线的金具有：可调式UT型线夹；钢线卡子、及双拉线联板等。5．杆塔：杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。常规杆塔型号表示方法：（1）按杆塔用途分类代号含义：Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔（2）按杆塔外形或导线布置型式代号含义：S——上字型SZ——正伞型C——叉骨型（鸟骨型...
